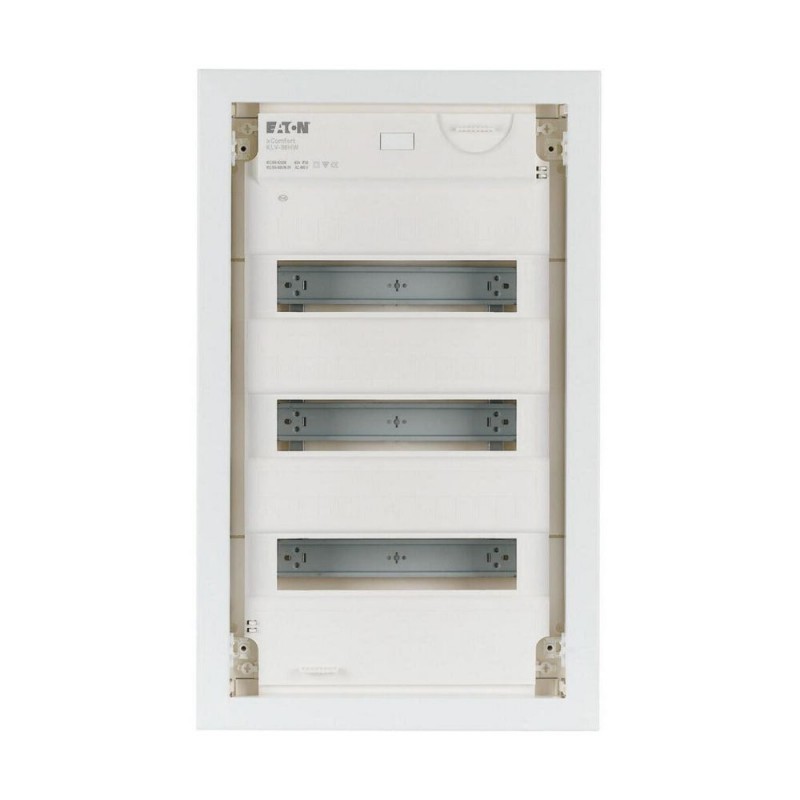

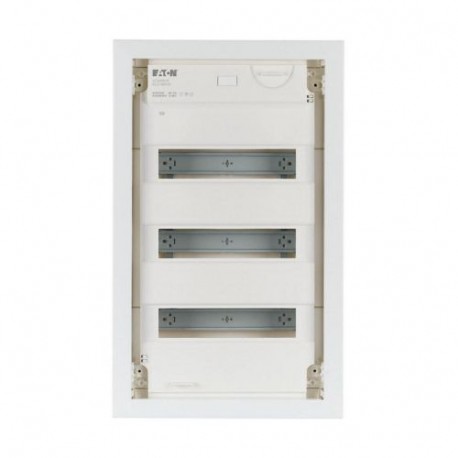

KLV-36HWS-SF 178827 EATON ELECTRIC xComfort KLV
KLV-36HWS-SF
178827
EATON-MOELLER
xComfort - KLV
caja para montaje empotrado pladur 3 filas puerta metálica empotrada
Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
Cajas y pequeños armarios de distribución
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Hueco de la pared compacto de la placa de distribución; 3-filas; super-delgada hoja de acero de la puerta
La segunda generación de KLV hueco de la pared compacto de la placa de distribución, Clase de protección II, caja de plástico con hoja de acero de la puerta, de la portada, sellar y láser-inscrito en conformidad con la norma IEC/EN 60670-24, más 2-espacio-unidad de reserva por fila, marcando la ranura en la caja de la pared, uno-de-un-una especie de super-slim marco de la puerta de diseño, robusta puerta de la leva de bloqueo, opcionalmente reemplazable con enclavamiento de seguridad, cable de retención para el cableado aseado, disponible opcionalmente en forma de entrega de los proyectos, opcional puerta con marco con solicitó color de RAL, amplia gama de accesorios, equipos suministrados: el alojamiento, proveedor del dispositivo, de la portada, neutro y conductor de protección de los terminales con SK terminal de tornillo de la tecnología, nivel de burbuja, 3D, elemento de regulación para el montaje diseñado para ajustar la profundidad de montaje de hasta 18 mm, cable de retención, hueco de la pared anker, instrucciones de instalación, imprintable hoja de embalaje especial diseñado para cumplir con la vida real de los requisitos de la aplicación. Normas: En conformidad con la norma IEC/EN 60670-24, DIN 43871, IEC/EN 62208 y, en consecuencia, aprobado para tableros de distribución, como se define en la norma IEC/EN 61439-3.
Programa de entrega
Imagen del producto
La función básica de
Dispositivo básico
La función del producto
Instalación de tableros de distribución
Gama de productos
KLV DBO
Diseño
Hueco de la pared
En el sitio de instalación
Interior
Tipo de instalación
Hueco de la pared de montaje
La Puerta/De La Solapa
Blanco
Grado de Protección
IP30
Color
Blanco
Módulo de rack
Rail-marco
Cubierta de protección contra el contacto accidental
De plástico
Filas [Count]
Tres
Módulo de unidades por fila
Doce
Descripción
IP30
Clase de protección II
Caja de plástico con hoja de acero de la puerta, blanco (RAL 9016)
Clase de protección II
Caja de plástico con hoja de acero de la puerta, blanco (RAL 9016)
Entradas de Cable
Las entradas de cables en la parte superior y la parte inferior, lado posterior de la placa de
PE y N terminales de diseño
Terminales de tornillo
PE y N los terminales [Número x de área de sección transversal]
PE: 25 x (0.75 - 16)
N: 25 x (0.75 - 16)
N - Fi: 4x (0.75-16) mmDos
N: 25 x (0.75 - 16)
N - Fi: 4x (0.75-16) mmDos
Los equipos suministrados
La pared del comedero
Puerta/Marco
Dispositivo de rieles de soporte
Portada
Neutro y conductor de protección de los terminales con SK terminal de tornillo de la tecnología
Nivel de burbuja para nivelar
Ajuste 3D elemento para el montaje diseñado para ajustar la profundidad de montaje de hasta 18 mm
Cable de retención
Dispositivo de rieles de soporte
Instrucciones de instalación
Imprintable hoja
Puerta/Marco
Dispositivo de rieles de soporte
Portada
Neutro y conductor de protección de los terminales con SK terminal de tornillo de la tecnología
Nivel de burbuja para nivelar
Ajuste 3D elemento para el montaje diseñado para ajustar la profundidad de montaje de hasta 18 mm
Cable de retención
Dispositivo de rieles de soporte
Instrucciones de instalación
Imprintable hoja
Datos técnicos
General
Normas
IEC/EN 62208, IEC/EN 60670-24
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura ambiente
-5 - +40 °C
Grado de Protección
IP30
Clase de protección
II (totalmente aisladas)
Tensión nominal [Ue]
400 V AC
Frecuencia nominal [f]
50 Hz
Características de los materiales
Material
Polystyren (de plástico)
Hoja de acero con recubrimiento en polvo
Hoja de acero con recubrimiento en polvo
Color
blanco (RAL 9016)
Propiedades de los materiales
MecánicaResistencia a los impactos
IK05
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual, a ras de montaje [PV]
20 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual, a ras de montaje [PV]
43 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
850 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK05
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP30
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 400 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
4 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.
Datos técnicos ETIM 7.0
Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387011])
El método de montaje
Hueco de la pared
Número de filas
Tres
Ancho en el número de separaciones modulares
Doce
Tipo de cubierta
Puerta
Modelo de portada
Con la muesca
Transparente de la cubierta/de la puerta
No
Material de la carcasa
De plástico
Altura
590 mm
Ancho
360 mm
Profundidad
100 mm
Construido en profundidad
88 mm
De la profundidad interior
75 mm
En riel DIN
Sí
Con placa de montaje
No
Extensión posible
Sí
EMC-versión
Sí
Color
Blanco
RAL-número de
Nueve mil dieciseis
Grado de protección (IP)
IP30
Con bloqueo
No
Tipo de cierre
Otros
Dimensiones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON ENVOLVENTES ES.pdf | 7 Mbytes |
|
