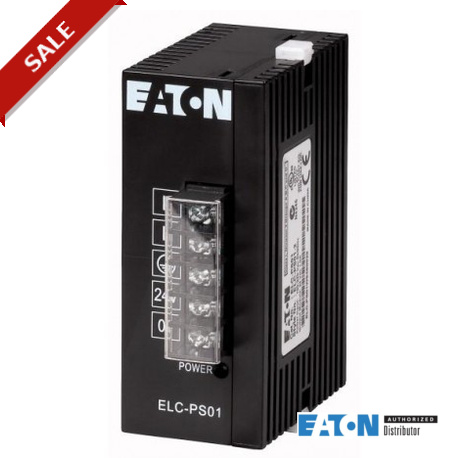

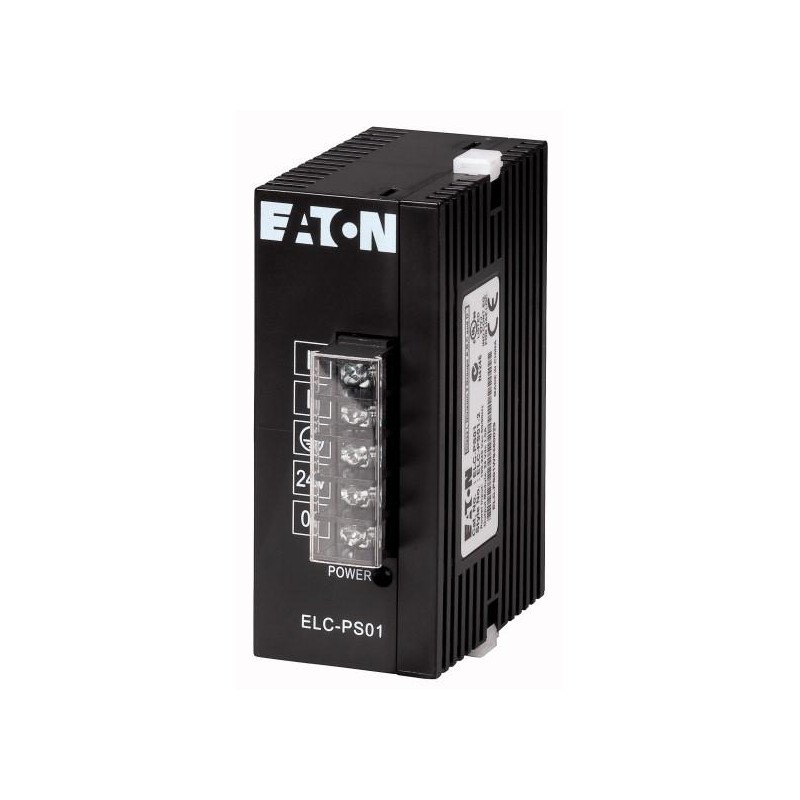

ELC-PS01 135239 EATON ELECTRIC Transformadores
ELC-PS01
135239
EATON-MOELLER
Transformadores
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Entrega de programa
Gama de productos | Fuentes de alimentación ELC-PS | ||
Subrango | unidad de fuente de alimentación | ||
Fases | De una sola fase | ||
Rango de tensión de entrada | 85 - 264 V AC | ||
Voltaje Nominal de entrada | 100 - 240 V AC | ||
Tensión nominal de salida | 24 V DC (± 3%) | ||
La corriente de salida nominal | Un | 1 | |
Potencia de salida nominal | W | 24 |
Datos técnicos
| Características de entrada | |||
Voltaje Nominal de entrada | 100 - 240 V AC | ||
| Características de salida | |||
Potencia de salida nominal | W | 24 | |
Tensión nominal de salida | 24 V DC (± 3%) | ||
La disipación de calor | W | 6 | |
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 0 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 0 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 6 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | 0 | |
Ambiente de funcionamiento temperatura máx. | °C | 50 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | Cumple con la norma de producto. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
| De baja tensión de componentes industriales (EG000017) / DC-fuente de alimentación (EC002540) | |||
| Ingeniería eléctrica, automatización, ingeniería de control de procesos / fuente de Alimentación / fuente de Alimentación (otros) / DC-fuente de alimentación ([email protected] [AFZ644012]) | |||
Voltaje tipo de tensión de alimentación | CA | ||
1º de secundaria de la tensión de salida | V | 24 - 24 | |
2º de secundaria de la tensión de salida | V | 0 - 0 | |
3 de secundaria de la tensión de salida | V | 0 - 0 | |
Max. la corriente de salida 1 | Un | 1 | |
Max. la corriente de salida 2 | Un | 0 | |
Max. la corriente de salida 3 | Un | 0 | |
El voltaje secundario ajustable | Sí | ||
Valor Nominal de la tensión de salida 1 | V | 24 | |
Valor Nominal de la tensión de salida 2 | V | 0 | |
Valor Nominal de la tensión de salida 3 | V | 0 | |
Valor Nominal de la corriente de salida 1 | Un | 1 | |
Valor Nominal de la corriente de salida 2 | Un | 0 | |
Valor Nominal de la corriente de salida 3 | Un | 0 | |
Corto-circuito a prueba de | Sí | ||
Voltaje de suministro nominal en AC 50 Hz | V | 85 - 264 | |
Voltaje de suministro nominal en AC 60 Hz | V | 85 - 264 | |
Nominal tensión de alimentación en DC | V | 0 - 0 | |
La tensión de salida estabilizada | No | ||
El consumo de energía | VA | 0 | |
Potencia de salida | W | 24 | |
Estabilizado | Sí | ||
Tipo de conexión eléctrica | Tornillo de conexión | ||
Montaje en riel posible | Sí | ||
Montaje en la pared posible | No | ||
Modular versión | Sí | ||
Ancho en el número de separaciones modulares | 0 | ||
Built-in de ancho | mm | 36.5 | |
Construido en altura | mm | 90 | |
Montaje directo posible | No | ||
Ancho | mm | 36.5 | |
Altura | mm | 90 | |
Profundidad | mm | 60 | |
Adecuado para las funciones de seguridad | No | ||
SIL según IEC 61508 | Ninguno | ||
Nivel de rendimiento acc. EN ISO 13849-1. | Ninguno | ||
Grado de protección (IP) | - | ||
