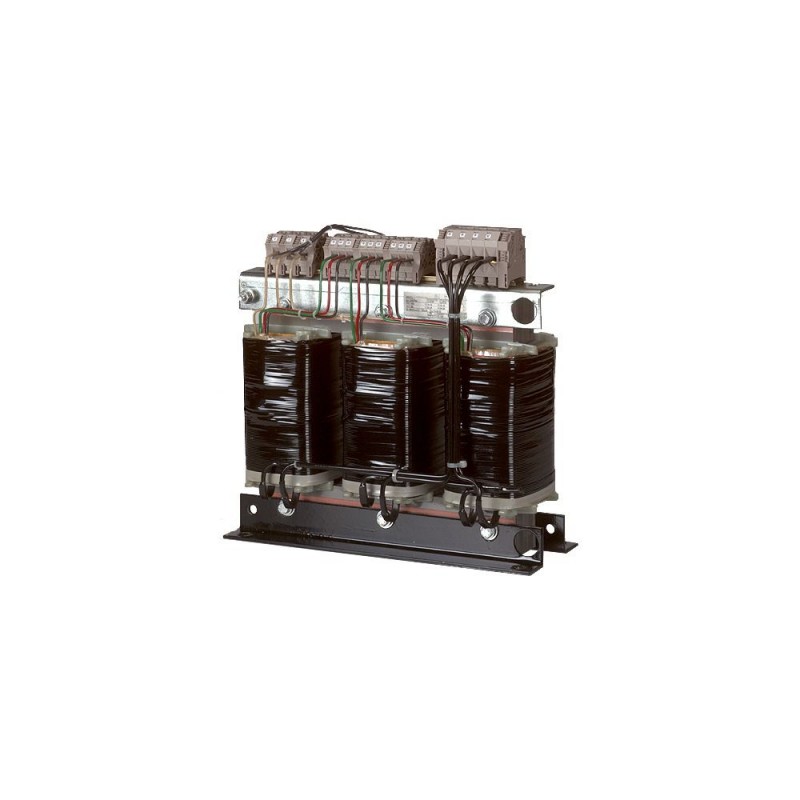

DTZ20(*/*)* 914815 EATON ELECTRIC Transformador trifásico de control, Aislamiento y seguridad 20 kVA Tensión..
DTZ20(*/*)*
914815
-
EATON-MOELLER
Transformador trifásico de control, Aislamiento y seguridad; 20 kVA; Tensión personalizable
Transformador trifásico de control, Aislamiento y seguridad 20 kVA
Transformador de seguridad aislante de control trifásico, 20 kVA, tensión de entrada nominal 50 – 950 ± 5 % V, tensión de salida nominal 18,5 – 1000 V
Interruptores de baja tensión > Transformador de control trifásico
Transformadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Tres-fase de control de aislamiento de transformador de seguridad, de 20 kVA, tensión Nominal de entrada tensión 50 – 950 ± 5 % V, tensión de salida Nominal 18.5 – 1000 V
Trifásico transformador de control se realiza de acuerdo a VDE LAS 0550, VDE las 0550 part1, IEC/EN 61558-2-2, VDE0570 parte 2-2 como transformador de seguridad VDE 0570 parte 2-6 y como transformador de aislamiento VDE 0570 parte 2-4, OVE. Nominal de la tensión de entrada seleccionable de 50-950V +-5%, tensión nominal de salida puede ser seleccionado de 18,5 - 1000 potencia nominal de 20 kVA (*/*) = comodín para una tensión nominal de entrada tensión / voltaje nominal de salida
Programa de entrega
Gama de productos
Tres-fase de DTZ control de transformadores
Tensión nominal de entrada tensión de
50 – 950 ± 5 % V
Tensión nominal de salida
18.5 – 1000 V
Potencia nominal
20 kVA
Corto tiempo de clasificación
50 kVA
Cu factor de
45,00 kg
Notas
- Los transformadores con el rango de tensiones de salida ≦ 50 V puede ser utilizado como transformadores de seguridad IEC/EN 61558.
- Carcasa IP65 bajo petición.
Al realizar el pedido, la parte no. debe incluir la siguiente información:
DTZ0.1(*/*)*1. Comodín ≙ voltaje Nominal de entrada
2º Comodín ≙ voltaje de salida Nominal
3 de Comodín ≙ de Configuración
Ejemplo de pedido- parte deseada no. DTZ0.1
- Deseado de entrada nominal tensión de 200 V
- Deseado de salida voltaje nominal de salida 18.5 V
- Configuración deseada Dy(n)5
La parte correcta no. es
DTZ0.1(200/18.5)DY(N)5
Adicional tomas ￫ 931897
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
540 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / trifásico transformador de control (EC002485)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Transformador, convertidor, la bobina / de Control / transformador trifásico transformador de control ([email protected] [AAB619015])
Construido como transformador de seguridad
Sí
Construido como transformador de aislamiento
Sí
Construido como el ahorro de energía del transformador
No
Tensión primaria 1
50 - 950 V
Tensión primaria 2
50 - 950 V
Tensión primaria 3
50 - 950 V
Tensión primaria 4
50 - 950 V
Tensión primaria 5
50 - 950 V
Tensión primaria 6
50 - 950 V
Tensión primaria 7
0 - 0 V
Tensión primaria 8
0 - 0 V
Tensión primaria 9
0 - 0 V
Tensión primaria 10
0 - 0 V
El voltaje secundario 1
18.5 - 1000 V
El voltaje secundario 2
18.5 - 1000 V
El voltaje secundario 3
18.5 - 1000 V
La tensión secundaria 4
18.5 - 1000 V
El voltaje secundario 5
18.5 - 1000 V
El voltaje secundario 6
18.5 - 1000 V
La tensión secundaria 7
0 - 0 V
El voltaje secundario 8
0 - 0 V
El voltaje secundario 9
0 - 0 V
El voltaje secundario 10
0 - 0 V
El sistema de cableado
Otros
Potencia nominal
20000 VA
Tipo de material aislante acc. IEC 85
B
Corto-circuito a prueba de
No
Relación de corto circuito tensión
3.5 %
Material Conductor
Cobre
Ancho
450 mm
Altura
434 mm
Profundidad
251 mm
Grado de protección (IP)
IP00
Grado de protección (NEMA)
Otros
Aprobaciones
Normas De Producto
IEC/EN 61558-2-2; marcado CE
UL File No.
–
UL Categoría de Control No.
XPTQ2, XPTQ8
Archivo CSA No.
–
CSA Clase No.
–
América Del Norte Certificación
–
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP00, UL/CSA Tipo: -
Dimensiones
① El mayor voltaje nominal de operación se aplica
② Terminales ≦ 25
③ Conexión zapatas > 63 a
② Terminales ≦ 25
③ Conexión zapatas > 63 a
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
