> >>D150-CI43 038560 0002502194 ELECTRIC Covers, transparent, HxWxD 250x375x50mm
Anterior producto Siguiente producto

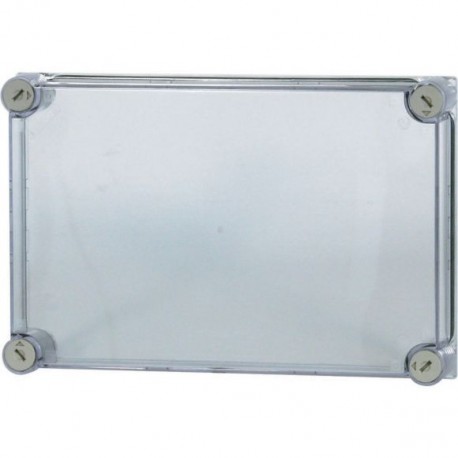

D150-CI43 038560 0002502194 EATON ELECTRIC Covers, transparent, HxWxD 250x375x50mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D150-CI43 038560 0002502194 EATON ELECTRIC Covers, transparent, HxWxD 250x375x50mm

D150-CI43

038560

0002502194

EATON-MOELLER

Covers, transparent, HxWxD=250x375x50mm

Más detalles


Sistemas de armarios eléctricos > Elemento de techo / suelo (carcasa/armario de control)

Cajas aislantes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $79.15
Precio unitario: $79.15

Cantidad Precio
1+$79.15
2+$69.61
3+$64.17
4+$61.09
5+$60.68
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Tapa transparente, gris ahumado, P=250x375x50mm
Cubierta transparente ahumado, grado de protección IP65, patentado cubrir los elementos de fijación integrado de sobrepresión de compensación, sellables de los sujetadores de la cubierta continua de espuma de empaque, profundidad de montaje con placa de montaje=150mm, puede ser utilizado para CI bases E, X y V, el mecanismo de la cerradura tipo: accionamiento con herramientas (no accesibles a personal no calificado)

Programa de entrega

3200DRW-29
Gama de productos
xEnergy de Seguridad de la Ci
La función básica de
Entornos básicos
La función del producto
Carcasa
Accesorios
Carcasa sin aberturas
Sola unidad/unidad Completa
Sistema Modular
Normas
EN 62208
EN 61439-2
Descripción
Cierre hermético de los sujetadores de la cubierta
Tipo de cubierta
Transparente
Color
Transparente, gris ahumado
Dimensiones
Ancho
375 mm
Altura
250 mm
Profundidad de montaje:
150 mm
Para el uso con
U-CI43...

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
14 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
13 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
13 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
28 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
27 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
26 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
850 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
10 kg por caja con bastidor de soporte y elevación de la ayuda cumplidos; montado y asegurado como por las últimas aplicable hoja de instrucciones.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK10
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP65, con la unidad base
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 1000 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
8 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

Gabinete de recintos (EG000011) / Top-/elemento de cubierta del suelo (gabinete/armario de distribución) (EC000744)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, gabinete Eléctrico, la vivienda, el / rack de Techo elemento (el armario) / parte Superior de la cubierta/cubierta superior del elemento (armario eléctrico ) ([email protected] [ACN616011])
Adecuado para el techo de tablones de madera
No
Adecuado para la parte inferior de tablones de madera
No
Ancho
375 mm
Altura
250 mm
Profundidad
50 mm
Adecuado para el cerramiento del edificio de ancho
0 mm
Adecuado para el cerramiento del edificio profundidad
0 mm
Material
De plástico
El acabado de la superficie
Sin tratamiento
Color
Otros
RAL-número de
Cero
Con de-aireación
No
Conveniente para al aire libre de set-up
Sí
Con entrada de cable
No
