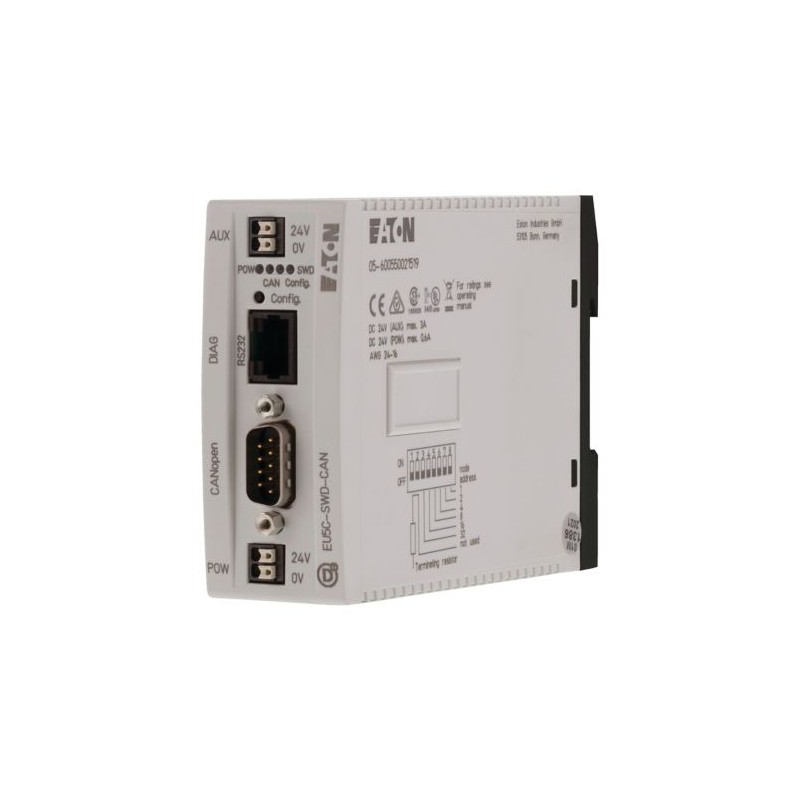

Normas
IEC/EN 61131-2
EN 50178
AprobacionesAprobaciones
UL
CSA
Aprobacionesenvío de clasificación
DNV GL
BV
LRS
Dimensiones (W x H x D)
35 x 90 x 127 mm
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Posición de montaje
Como se requiere
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 61131-2:2008)Amplitud constante de 3,5 mm
5 - 8,4 Hz
Vibraciones (IEC/EN 61131-2:2008)La aceleración constante 1 g
8.4 - 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
9 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Compatibilidad electromagnética (EMC)
Categoría de sobretensión
II
Grado de contaminación
Dos
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de aire (Nivel 3)
8 kV
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de contacto (Nivel 2)
4 kV
Los campos electromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Supresión de interferencia de Radio
EN 55011 Clase a
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)De bus de campo cable
1 kV
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)SmartWire-DT cable
1 kV
Sobretensión (IEC/EN 61131-2:2008, Nivel 1)Cable de alimentación de la
0.5 kV
Irradiaba RFI (IEC/EN 61131-2:2008, Nivel 3)
10 V
Condiciones de funcionamiento
Condiciones climáticas ambientalesClimáticas de corrección
En conformidad con la norma IEC 60068-2
Condiciones climáticas ambientalesTemperatura ambienteOperación [ϑ]
-25 - +55 °C
Condiciones climáticas ambientalesTemperatura ambienteAlmacenamiento [ϑ]
-40 - +70 °C
Las condiciones atmosféricasDe humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
Las condiciones atmosféricasLa presión de aire (funcionamiento)
795 - 1080 hPa
Tensión de alimentación UAux
Tensión nominal [UAux]
24 VCC (-15/+20%) V
Ondulación Residual de la tensión de entrada
≦ 5 %
Protección contra inversión de polaridad
Sí
Clasificación de cortocircuito
no, fusible externo FAZ Z3
Pérdida de potencia [P]
Normalmente 1 W
Potencial de aislamiento
No
Voltaje nominal de operación de 24-V-DC esclavos
typ. UAux- 0.2 V
Tensión de alimentación UPow
Tensión de alimentación [UPow]
24 VCC (-15/+20%) V
De entrada tensión de ondulación
≦ 5 %
Siemens MPI, (opcional)
sí
Corriente nominal [I]
0.6 a
La prueba de sobrecarga
sí
Corriente de irrupción y la duración
12,5/6 ms
La disipación de calor en 24 V DC
3.8 W
Potencial de aislamiento entre UPowy 15 V SmartWire-DT tensión de alimentación
No
Puenteo de caídas de tensión
10 ms
La tasa de repetición de
1 s
Indicación del estado de
sí LED
SmartWire-DT tensión de alimentación
Voltaje nominal de funcionamiento [Ue]
14,5 ± 3 % V
Clasificación de cortocircuito
Sí
Conexión de tensiones de alimentación
Tipo de conexión
Empuje en las terminales
Flexible con el casquillo
0.25 - 1.5 mmDos
UL/CSA sólido o trenzado
24 - 16 AWG
Tipo de estación
SmartWire-DT master
Número de SmartWire-DT esclavos
Noventa y nueve
Las Tasas De Baudios
Cien veinticinco
250 kBd
Indicación del estado de
SmartWire-DT master LED: rojo/verde
Configuraciones de LED: LED rojo/verde
Conexiones
Plug de 8 polos
Conector
Hoja terminal SWD4-8MF2
Interface de bus de campo
Tipo de módulo
CANopen® esclavo
Los datos de entrada, máx.
128 Byte
Los datos de salida, máx.
128 Byte
Velocidad En BaudiosLas Tasas De Baudios
hasta 1 MBit/s
Velocidad En BaudiosVelocidad de baudios
automático
Dirección de la estación de
2 ... 32
La asignación de direcciones
viaDIP interruptor
Pantalla de estado de la interfaz [Multi color]
PUEDE LED
Resistencia de terminación
Conmutable a través de interruptores DIP
El diseño de la conexión de bus de campo
1 x clavija SUB-D de 9 polos
Potencial de aislamiento
Sí
Datos técnicos en la hoja de catálogo
Otros datos técnicos (hoja de catálogo)
Notas
Si contactores con un total de corriente consumo de > 3 están conectados a un alimentador de energía módulo de EU5C-SWD-PF1/2 tiene que ser utilizado.
Si SWD módulos con un total de consumo de corriente > 0,7 a están conectados a un alimentador de energía módulo de EU5C-SWD-PF2 tiene que ser utilizado.
