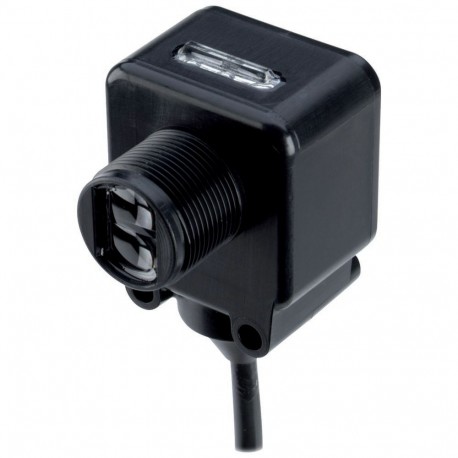

E65-SMPR3-HL 135720 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 3m 4 L 10-30 V DC Claro NPN PNP 33x41.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E65-SMPR3-HL 135720 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 3m 4 L 10-30 V DC Claro NPN PNP 33x41..

E65-SMPR3-HL

135720

EATON-MOELLER

Detector fotoeléctrico reflexivo; Sn=3m; 4 L; 10-30 V DC; Claro; NPN; PNP; 33x41x37; Material aislante; Cable 2 m

Detector fotoeléctrico reflexivo; Sn=3m; 4 L; 10-30 V DC; Claro; NPN;

Más detalles


Sensores > Sensor fotoeléctrico reflectante

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $121.74
Precio unitario: $121.74

Cantidad Precio
1+$121.74
2+$103.43
3+$95.98
4+$94.19
5+$94.19
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Fotoeléctricos reflex, Sn=3m, 4L, 10-30 VCC, claro, NPN, PNP, quad 40, material aislante, cable 2m
Serie E65-SM, características del producto: indicaciones de la intensidad luminosa del voltaje de salida y TargetLock™, targetLock™ simplifica la configuración y garantiza un funcionamiento óptimo. Modelos Perfecto Prox® reconocer, a la misma tasa de flujo, con el objetivo de elementos de diferente color y de ignorar los objetos en el fondo. Los modelos de CC característica de la PNP y NPN salidas. Los rayos de medición visible en todos los modelos, para facilitar la instalación, y la orientación de los sensores fotoeléctricos. Diseño compacto para ahorrar espacio de instalación. Diferentes opciones de montaje, incluyendo el estándar de rosca de 18 mm. Protección contra corto-circuito, sobrecarga y polaridad. Los sensores fotoeléctricos están disponibles como una sola forma, la reflex polarizado, el reflejo difuso con supresión de fondo (Perfect Prox®.

Programa de entrega

La función básica de
Los sensores ópticos
Surtido
Serie E65 SM
Posibilidad de conexión a la
Cable de conexión de 2 m
Diseño (dimensiones exteriores)
33 x 41 x 37 mm
Tensión nominal [Uy]
10 - 30 V DC
Nominal distancia de la apertura [Sn]
3000 mm
Descripción
la luz polarizada
en combinación con el reflector
Enlace
4-alambre
La función
fotoeléctricos reflex
termoplástico
material aislante
Interruptor de
NPN
PNP
Principio de conexión
el cambio a claro
Notas
en combinación con el reflector
Información relevante para la exportación a América del Norte

Normas de producto, UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE

UL File No. E166051

UL Categoría de Control No. NRKH, NRKH7

Archivo CSA No. UL informe se aplica tanto a Canadá como a NOSOTROS

CSA Clase No. –

América del norte Certificación UL, certificado por UL para uso en Canadá

Max. Clasificación de tensión de 30 V DC

Grado de Protección IEC: IP68, IP69K; UL/CSA Tipo: 1, 3, 4, 4x, 6, 6P, 12, 13

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +55
Operación [ϑ]
-25 - +55 °C
Almacenamiento [ϑ]
-25 - +70 °C
Resistencia a los golpes
Cincuenta
La duración de la descarga de 10 ms g
Grado de protección
IP68, IP69
Parámetros
Nominal distancia de aperturaNominal distancia de la apertura [Sn]
3000 mm
El flujo de
≦ 3 mm
Tensión nominal [Uy]
10 - 30 V DC
Max. corriente de carga [Lay]
< 100 mA
Empleo actual en el estado conectado a 24 V DC [Ib]
20 mA
El tiempo de respuesta
1 ms
Indicación del estado de conmutación
LED rojo
Indicación de la tensión de trabajo
LED verde
La amplificación límite
Amarillo
Funciones de protección
protección contra corto circuitos
Protección contra polaridad inversa
Protección contra rotura de cable
Enlace
4-alambre
DiseñoDiseño (dimensiones exteriores)
33 x 41 x 37 mm
Posibilidad de conexión a la
Cable de conexión de 2 m
termoplástico
material aislante

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+55 °C

Datos técnicos de acuerdo a ETIM 7.0

sensores (EG000026) / retro-reflectante sensor (EC002717)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Tuberías / Detector de medición / Sensor / Barrera de luz de reflexión ([email protected] [AKP251013])
mensaje de pre-falla
no
con el tiempo la función de
no
distancia de conmutación nominal
3000 mm
max. distancia de conmutación
0 mm
la corriente de salida máx.
100 miliamperios
reflector incluido en la entrega
no
salida analógica 0 V ... 10 V
no
salida analógica 0 ... 20 mA mA
no
salida analógica 4 ... 20 mA mA
no
salida analógica de -10 V ... +10 V
no
con otros de salida analógica
no
método de ajuste de la
otros
con la interfaz de comunicación analógica
no
con la interfaz de comunicación as-Interface
no
con la interfaz de comunicación CANOpen
no
con la interfaz de comunicación DeviceNet
no
con la interfaz de comunicación Ethernet
no
con la interfaz de comunicación INTERBUS
no
con la interfaz de comunicación PROFIBUS
no
con interfaz de comunicación RS 232
no
con interfaz de comunicación RS 422
no
con RS 485 interfaz de comunicación
no
con la interfaz de comunicación ssD
no
con la comunicación de la interfaz ssI
no
número de salidas de semiconductor con función de señalización
Dos
número de salidas de señal de contacto de la función
Cero
número de salidas de semiconductor seguras
Cero
número de salidas de contacto seguro
Cero
la ejecución de la interfaz para la comunicación segura
la ejecución de la conexión eléctrica
cable
el funcionamiento de la salida de conmutación
PNP/NPN
la ejecución de la función de conmutación
otros
clase de la protección de los recursos
categoría de protección contra explosión de gas
sin
categoría de la protección contra explosión de polvo
sin
la forma de la caja
bloque
el ancho del sensor
33 mm
el diámetro del sensor
0 mm
la altura del sensor
43 mm
la longitud del sensor
41 mm
función de contacto
con el cambio a la luz
material de la superficie óptica
de plástico
el material de la caja
de plástico
max. la corriente de salida en la salida segura
0 miliamperios
la distancia del reflector min.
0 mm
temperatura ambiente
25 - 55
el tiempo de reacción
0 ms
ámbito de aplicación el ámbito de la protección
0 metros
frecuencia de conmutación
500 Hz
tipo de protección según IEC 61496-1
voltaje de conmutación de los OSSD en estado Alto
30 V
tensión de alimentación piloto clasificado con Nosotros para AC 50 Hz
0 - 0 V
tensión de alimentación piloto clasificado con Nosotros para AC 60 Hz
0 - 0 V
tensión de alimentación piloto clasificado con Nosotros para DC
10 - 30 V
tipo de tensión de alimentación
DC
con la función de monitorización de dispositivos conectados en serie
no
láser clase de protección
sin
la longitud de onda del sensor de
660 nm
tipo de luz
otros
la luz del punto
0 mm
con el bloque de la reinicie
no
adecuado para las funciones de seguridad
no
grado de protección (IP)
IP67
tipo de protección (NEMA)
4X

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
E166051
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
UL informe se aplica tanto a Canadá como a NOSOTROS
CSA Clase No.
–
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP68, IP69K; UL/CSA Tipo: 1, 3, 4, 4x, 6, 6P, 12, 13

Tamaño

1360DIM-318
1360DIM-320
