> >>E65-SMPR3-HD 135718 ELECTRIC Detector fotoeléctrico reflexivo Sn 3m 4 L 10-30 V DC Oscuro NPN PNP 33x4..
Anterior producto Siguiente producto

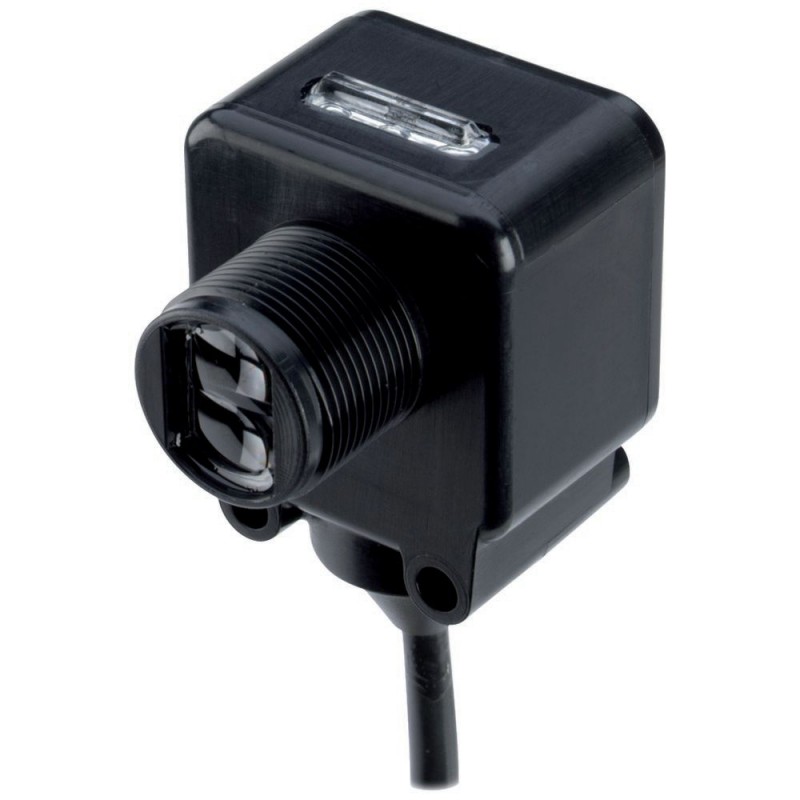

E65-SMPR3-HD 135718 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 3m 4 L 10-30 V DC Oscuro NPN PNP 33x4.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E65-SMPR3-HD 135718 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 3m 4 L 10-30 V DC Oscuro NPN PNP 33x4..

E65-SMPR3-HD

135718

EATON-MOELLER

Detector fotoeléctrico reflexivo; Sn=3m; 4 L; 10-30 V DC; Oscuro; NPN; PNP; 33x41x37; Material aislante; Cable 2 m

Detector fotoeléctrico reflexivo; Sn=3m; 4 L; 10-30 V DC; Oscuro; NPN;

Más detalles


Sensores > Sensor fotoeléctrico reflectante

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $123.40
Precio unitario: $123.40

Cantidad Precio
1+$123.40
3+$107.10
5+$100.08
7+$96.58
9+$94.61
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Retroflective de detección del sensor, Sn=3m, 4L, 10-30 VCC, oscuridad, NPN, PNP, quad 40, material aislante, la línea de 2m
E65-serie SM, características de producto: brillante indicadores para el voltaje de salida y TargetLock™, targetLock™ simplifica la configuración de trabajo y garantiza una alta fiabilidad de funcionamiento. El Perfecto Prox® modelos de detectar objetivos con diferentes colores en la misma gama, ignorando que los objetos del fondo. DC-modelos de función de la PNP y NPN salidas. visible haz de detección en todos los modelos permite ver donde el haz se dirige para la rápida descarga de montaje y alineación. Diseño compacto para ahorrar espacio de montaje a ras. Múltiples opciones de montaje, incluyendo el estándar de rosca de 18 mm. Corto-circuito, sobrecarga y protección contra la inversión de polaridad. La familia en pleno incluye thru-beam, polarizado reflejo difuso reflexivo y Perfecto Prox® antecedentes de rechazo.

Programa de entrega

La función básica de
Los sensores ópticos
Gama de productos
E65 Serie SM
Para la conexión de:
2 m de cable de conexión
Diseño (dimensiones exteriores)
33 x 41 x 37 mm
Tensión nominal [Ue]
10 - 30 V DC
Nominal distancia de conmutación [Sn]
3000 mm
Descripción
la luz polarizada
para la combinación con reflector
Conexión
4-alambre
La función
Reflejo de sensor fotoeléctrico
Material
Material aislante
Tipo de conmutación
NPN
PNP
Principio de conexión
Oscuro de conmutación
Notas
para la combinación con reflector
Información relevante para la exportación a América del Norte

Normas de producto, UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE

UL File No. E166051

UL Categoría de Control No. NRKH, NRKH7

Archivo CSA No. UL informe se aplica tanto a Canadá como a NOSOTROS

CSA Clase No. –

América del norte Certificación UL, certificado por UL para uso en Canadá

Max. Clasificación de tensión de 30 V DC

Grado de Protección IEC: IP68, IP69K; UL/CSA Tipo: 1, 3, 4, 4x, 6, 6P, 12, 13

Datos técnicos

General
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +55
Operación [ϑ]
-25 - +55 °C
Almacenamiento [ϑ]
-25 - +70 °C
Mecánica de resistencia a los golpes
Cinquenta
La duración de la descarga de 10 ms g
Grado de Protección
IP68, IP69
Características
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
3000 mm
Rango de
3 mm
Tensión nominal [Ue]
10 - 30 V DC
Corriente de carga máxima [Ie]
< 100 mA
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
20 mA
El tiempo de respuesta
1 ms
Indicación del estado de conmutación
LED rojo
Voltaje de operación de la pantalla
LED verde
Límite de ganancia
Amarillo
Funciones de protección
Corto-circuito del dispositivo de protección
Protección contra inversión de polaridad
Protección contra rotura de cable
Conexión
4-alambre
EstiloDiseño (dimensiones exteriores)
33 x 41 x 37 mm
Para la conexión de:
2 m de cable de conexión
Material
Material aislante

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C

Datos técnicos ETIM 7.0

Sensores (EG000026) / Reflexión barrera de luz (EC002717)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / sensor Optoelectrónico / Reflexión barrera de luz ([email protected] [AKP251013])
Pre aviso de fallo
No
Con el tiempo la función de
No
Distancia de conmutación nominal
3000 mm
Max. distancia de conmutación
0 mm
Max. la corriente de salida
100 mA
Reflector incluido
No
Salida analógica 0 V ... 10 V
No
Salida analógica 0 ... 20 mA mA
No
Salida analógica 4 ... 20 mA mA
No
Salida analógica de -10 V ... +10 V
No
Con otra salida analógica
No
Procedimiento de ajuste
Otros
Con la interfaz de comunicación analógica
No
Con la interfaz de comunicación as-Interface
No
Con la interfaz de comunicación CANOpen
No
Con la interfaz de comunicación DeviceNet
No
Con la interfaz de comunicación Ethernet
No
Con la interfaz de comunicación INTERBUS
No
Con la interfaz de comunicación PROFIBUS
No
Con interfaz de comunicación RS-232
No
Con interfaz de comunicación RS-422
No
Con interfaz de comunicación RS-485
No
Con la interfaz de comunicación SSD
No
Con la comunicación de la interfaz SSI
No
Número de salidas de semiconductor con la señalización de la función
Dos
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de interfaz para la comunicación de seguridad
Tipo de conexión eléctrica
Cable
Tipo de salida de conmutación
PNP/NPN
Tipo de función de interruptor de
Otros
Operación en el agente de seguridad de la clase
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
El tipo de construcción de vivienda
Cuboide
El ancho del sensor
33 mm
Sensor de diámetro
0 mm
La altura de sensor
43 mm
Longitud de sensor
41 mm
Modo de detección
Oscuro de conmutación
Material de la superficie óptica
De plástico
Material de la carcasa
De plástico
Max. la corriente de salida en la protegida de salida
0 mA
Min. reflector distancia
0 mm
Temperatura ambiente
25 - 55 °C
El tiempo de reacción
0 ms
Rango de transmisión de la seguridad en el campo
0 m
Frecuencia de conmutación
500 Hz
Tipo de seguridad acc. IEC 61496-1
"Tensión de conmutación de OSSD en estado ""alta"""
30 V
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
10 - 30 V
Voltaje de tipo
DC
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Láser clase de protección
Ninguno
La longitud de onda del sensor de
660 nm
Tipo de luz
Otros
Punto de luz
0 mm2
Con reiniciar el bloqueo
No
Adecuado para las funciones de seguridad
No
Grado de protección (IP)
IP67
Grado de protección (NEMA)
4X

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
E166051
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
UL informe se aplica tanto a Canadá como a NOSOTROS
CSA Clase No.
–
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP68, IP69K; UL/CSA Tipo: 1, 3, 4, 4x, 6, 6P, 12, 13

Dimensiones

1360DIM-318
1360DIM-320

Datasheet - PDF

▲
