> >>Q18S1R-GN 062151 ELECTRIC Selector de llave 16 mm 18x18 mm Enclavamiento 2 posiciones Verde
Anterior producto Siguiente producto

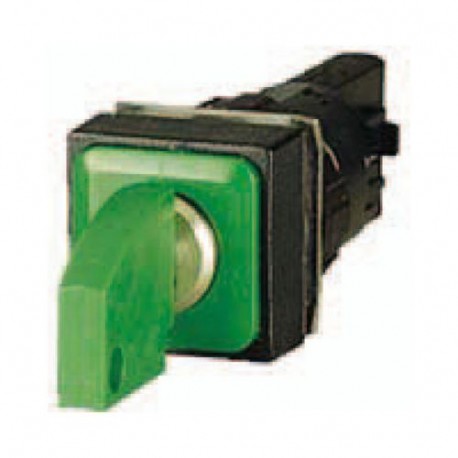

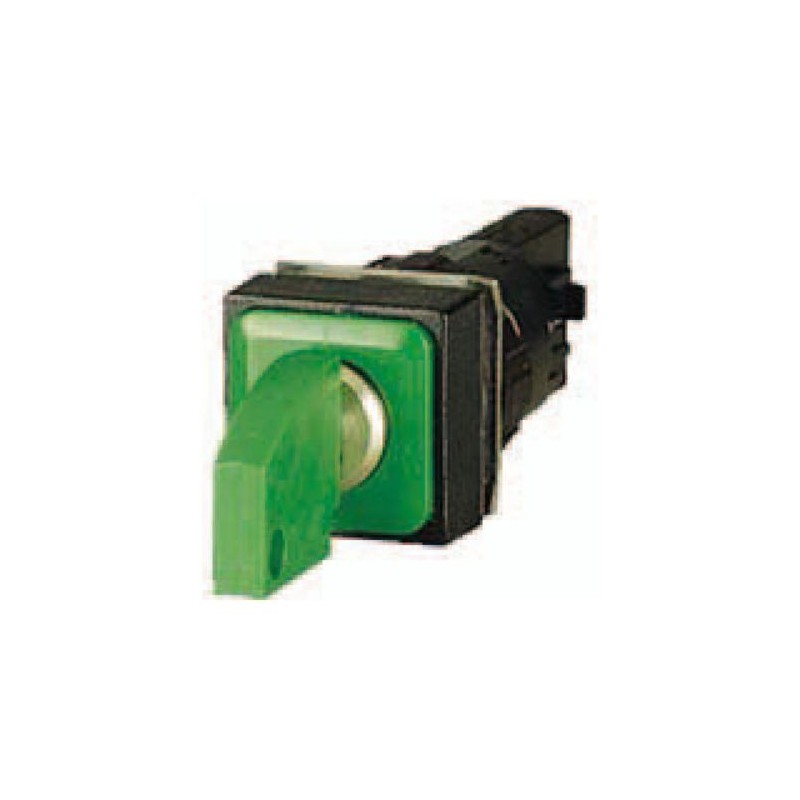

Q18S1R-GN 062151 EATON ELECTRIC Selector de llave 16 mm 18x18 mm Enclavamiento 2 posiciones Verde Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

Q18S1R-GN 062151 EATON ELECTRIC Selector de llave 16 mm 18x18 mm Enclavamiento 2 posiciones Verde

Q18S1R-GN

062151

EATON-MOELLER

Selector de llave; 16 mm; 18x18 mm; Enclavamiento; 2 posiciones; Verde

Más detalles


Interruptores de baja tensión > Elemento frontal para interruptor selector

Auxiliares de mando y señalización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $30.58
Precio unitario: $30.58

Cantidad Precio
1+$30.58
2+$30.58
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Botón de la llave, 2 posiciones, verde, permanente
Botón de la llave, Rango: RMQ16, sola Unidad, tipo de construcción: tecla de comando, permanente, 2 posiciones, Grado de protección: IP65, Sin cara anillo, Conexión SmartWire-DT: no, frontal Dimensiones: frente a las Dimensiones de 18 x 18 mm, Con 1 tecla, Para cada color hay una clave correspondiente, → accesorios,, Grado de protección: IP65

Programa de entrega

Surtido
RMQ16
La función básica de
Interruptores de llave
Una sola unidad/aparato completo
Una sola unidad
Diseño
tecla de control de
permanente
Función: [= pulso]
45°
2 ubicaciones
Ubicación de extractabilidad de la clave
El
Cero
Grado de protección
IP65
Anillo frontal
Sin la cara del anillo
Conexión SmartWire-DT
no
Frente a las dimensiones
Frente a las dimensiones de 18 x 18 mm
Información sobre la magnitud de la oferta
Con la tecla 1
Datos de pedido
Para cada color hay una clave correspondiente, → accesorios,
Notas

Cerraduras adicionales a una sola combinación (cada color corresponde a un bloqueo)

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947, VDE 0660
Vida mecánica [Operaciones]
>3 x 10Seis
Frecuencia de conmutación [op/h]
≦ 1800
A la par de la unidad
≦ 0,4 Nm
Grado de protección según IEC/EN 60529
IP65
Adecuación a los climas
Calor húmedo, constante, según IEC 60068-2-78
El calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteun día
-25 - +60 °C
Temperatura ambienteen caso de que
- 25 - 40 °C
Posición de montaje
opcional
Resistencia a los golpes
> 40
de acuerdo con IEC 60068-2-27
Duración de la descarga, 11 ms
de media onda g
Secciones de conexión
0,5 - 1,0 mmDos
Conector Faston
2,8 x 0,8 mm según DIN 46244
Conector Faston
2,8 x 0,8 mm DIN 46247 y IEC 60760
Contactos de relé
Tensión nominal soportada de impulso [Uimp]
800 V AC
Tensión nominal de aislamiento [Uel]
250 V
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Uy]
24 V CA
Seguridad contra falsas maniobras24 V DC/5 mA [HF]
< 10-7, < 1 salto sobre 107 maniobrasError de frecuencia
Seguridad contra falsas maniobras5 V DC/1 mA [HF]
< 5 x 10-6, < 1 salto de 5 x106 operaciones de error de Frecuencia
El uso de las mangas de aislamiento ISH2.8
>24 V AC/DC recomendado
>50 V AC 120 V DC obligatorio, también en los ataques a los terminales faston macho gratis

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
0 A
Disipación por polo, como una función de la corriente [Pvid]
0 W
La disipación del dispositivo, como una función de la corriente [Pvid]
0 W
Estática de la disipación, independiente de la corriente [Pvs]
0 W
Disipación de potencia [Pve]
0 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+60 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
a petición
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
No aplicable.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).

Datos técnicos de acuerdo a ETIM 7.0

el equipo eléctrico en baja tensión (EG000017) / elemento frontal para interruptor selector (EC000222)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Canalización de / en Tecnología, de Bajo Voltaje / Unidad de Control Para la Señalización Y / Elemento frontal para interruptor selector ([email protected] [AKF031014])
número de posiciones de conmutación
Dos
la ejecución de la unidad de elemento
clave
de fundición de aluminio
no
el color del elemento de accionamiento
verde
el color de la tapa del faro
otros
la forma de la lente
plaza
el diámetro del agujero
16 mm
el ancho de la abertura
0 mm
altura de la abertura
0 mm
la función de conmutación con broche de cierre
sí
toque
no
con anillo de frente
sí
el material del anillo frontal
de plástico
anillo de color frontal
negro
grado de protección (IP), frente
IP65
tipo de protección (NEMA)
Uno

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cuarenta y seis mil quinientos cincuenta y dos
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo 1

Tamaño

116X006
Los elementos de accionamiento y señalización de
La ejecución de la plaza de
