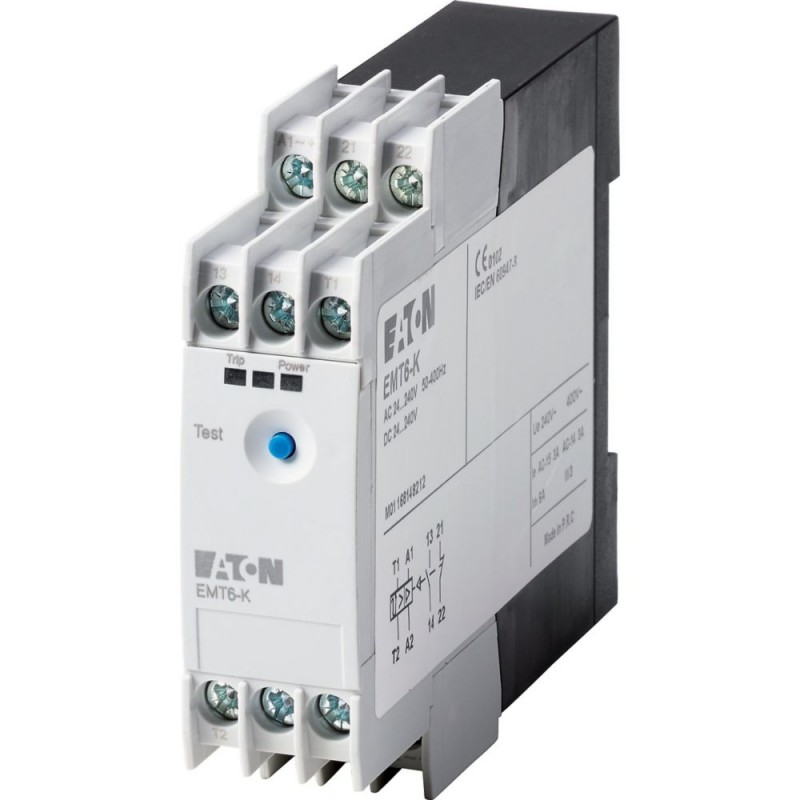

Normas
IEC/EN 60947, VDE 0660, EN 55011
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78; calor Húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 45 °C
Temperatura ambienteAlmacenamiento
- 45 - 85 °C
Posición de montaje
Como se requiere
Mecánica de la resistencia de choque de la mitad-sinusoidal de choque de 10 ms IEC 60068-2-27
10 g
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Aislamiento de seguridad según EN 61140entre los contactos
250 V AC
Aislamiento de seguridad según EN 61140entre los contactos y de la fuente de alimentación
250 V AC
Auxiliar y los circuitos de control
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Se aplica el valor de partida con la versión 001.
Categoría de sobretensión/grado de contaminación
III/3
Terminal de capacidades de los Auxiliares y de los circuitos de controlSólido
1 x (0.5 - 2.5)
2 x (0.5 - 1.5) mmDos
Terminal de capacidades de los Auxiliares y de los circuitos de controlFlexible con el casquillo
1 x (0.5 - 2.5)
2 x (0.5 - 1.5) mmDos
Terminal de capacidades de los Auxiliares y de los circuitos de controlSólido o trenzado
20 - 14 AWG
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
1 x 6 mm
Auxiliar del circuito de potencia
Tensión nominal de aislamiento [Uyo]
300 V
Tensión nominal de aislamiento [Uyo]
400 V
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]CA--14Hacer contacto300 V [Ie]
Tres
Corriente de operación nominal [Ie]CA--14Hacer contacto380 V 400 V 415 V [Ie]
Tres
Corriente de operación nominal [Ie]CA--14Hacer contacto
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]CA--14Rotura de contacto300 V [Ie]
Tres
Corriente de operación nominal [Ie]CA--14Rotura de contacto380 V 400 V 415 V [Ie]
Tres
Corriente de operación nominal [Ie]CA--14Rotura de contacto
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]AC-15Hacer contacto220 V 230 V 240 V [Ie]
Tres
Corriente de operación nominal [Ie]AC-15Hacer contacto300 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Hacer contacto380 V 400 V 415 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Hacer contacto
Se aplica el valor de partida con la versión 001.
Corriente de operación nominal [Ie]AC-15Rotura de contacto220 V 230 V 240 V [Ie]
Tres
Corriente de operación nominal [Ie]AC-15Rotura de contacto300 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Rotura de contacto380 V 400 V 415 V [Ie]
Uno
Corriente de operación nominal [Ie]AC-15Rotura de contacto
Se aplica el valor de partida con la versión 001.
Max. corto-circuito del dispositivo de protecciónFusible [gG/gL]
6 Un
Tensión nominal de aislamiento [Uyo]
240 V
Tensión nominal [Ue]
240 V
Pick-up y drop-out valores
0.85 - 1.1 x Ue
El consumo de energíaCA
3.5 VA
El consumo de energíaDC
2 W
La recuperación en aprox.
1600 Ω
Circuito del Sensor de
Circuito del Sensor de parámetros en la USy +20 °C:
max. La longitud del Cable del sensor de 250m (no aislados)
Total resistencia al frío ∑ RK≦ 1500 Ω
- RT1-T2(T1, T2 corto): IT1-T2= 1.9 mA
- RT1-T2(4 kΩ): UT1-T2= max. 3 V DC, MET1-T2= max. 0.8 mA
- RT1-T2(T1, T2 abierto): UT1-T2= 5.1 V DC tipo. (5.5 V DC máx.)
Compatibilidad electromagnética (EMC)
La descarga electrostática (ESD)estándar aplicado
IEC/EN 61000-4-2
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI)estándar aplicado
IEC/EN 61000-4-3
Los campos electromagnéticos (RFI)
80 - 1000 MHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
EN 55011
Clase B
Ráfaga
Los cables de la fuente: 2
Los cables de señal: 1
de acuerdo a la norma IEC/EN 61000-4-4 kV
la potencia de los pulsos (Sobrecarga)
2 kV (simétrica)
4 kV (asimétrica)
de acuerdo a la norma IEC/EN 61000-4-5
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
