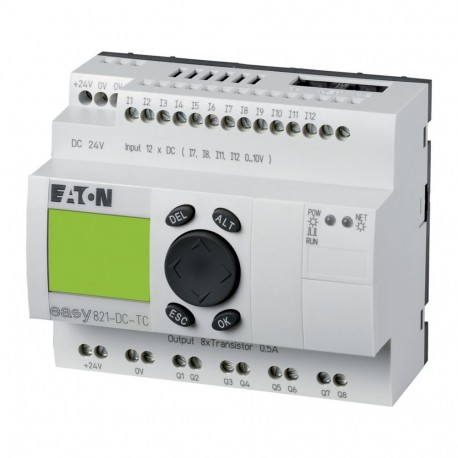

EASY821-DC-TC

256273

0004520968

EATON-MOELLER

Relé programable Easy500; 24 V DC; 12 ED(4EA), 8SR; Con Pantalla; Con Reloj; Con EasyNet

Más detalles


Controladores industriales (PLC) > Módulo lógico

Relés programables EASY y pantallas MFD

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Relé de Control de 24 V DC, 12DI(4AI), 8DO-Trans, la pantalla, el tiempo, ampliable, easyNet
Ampliable retransmisión de control electrónico, voltaje nominal de funcionamiento 24VDC, 12 entradas digitales de 24VDC, 4 entradas pueden ser utilizadas como entradas analógicas, 8 salidas de transistor de 24 vcc, teclado, display LCD, interruptor de tiempo, sistema de bus de easyNet en la junta, easyLink, ampliable con entradas y salidas digitales, ampliable a los sistemas de bus as-Interface / PROFIBUS-DP / CANopen / DeviceNet, personalizado etiquetado de relé de control con la inscripción de software Labeleditor la entrega del relé de control con el programa de usuario posible.

Programa de entrega

La función básica de
easy800 (ampliable, easyNet)
Descripción
Expandible: Digital/entradas/salidas analógicas y COMO-Interfaz PROFIBUS-DP, CANopen®, DeviceNet sistemas de bus
Sistema de Bus de easyNet en la junta
personalizado láser de inscripción o entrega con el programa de usuario posible, con FÁCIL-COMBINACIÓN-* producto (artículo Nº 2010781)
Entradas
Digital
Doce
de que puede ser utilizado como analógicas
Cuatro
Salidas
Cantidad de salidas
Transistor: 8
Salidas
8 Número de
Transistor
Ocho
Características adicionales
Reloj de tiempo Real
✔
Pantalla y teclado
✔
Expansiones
Ampliable
En red (easyNet)
Tensión de alimentación
24 V DC
Software
EASY-SOFT-PRO

Datos técnicos

General
Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Aprobaciones
CSA
UL
EAC
Dimensiones (W x H x D)
107.5 x 90 x 72 (6 PE) mm
Peso
0,3 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Terminal de capacidades
Sólido
0.2/4 (AWG 22 - 12) mmDos
Flexible con el casquillo
0.2/2.5 (AWG 22 - 12) mmDos
Destornillador estándar
0.8 x 3.5 mm
Max. par de apriete
0,6 Nm
Condiciones climáticas ambientales
Temperatura ambiente de operación
En conformidad con la norma IEC 60068-2-1, -25 - +55 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
0 - 55 °C
Almacenamiento [ϑ]
En conformidad con la norma IEC 60068-2-1, -2, -14
-40 - +70 °C
humedad relativa
en conformidad con IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones
De acuerdo con IEC 60068-2-6
amplitud constante 0,15 mm: 10 - 57
la aceleración constante de 2 g: de 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
III/2
La descarga electrostática (ESD)estándar aplicado
según EN 61000-4-2 IEC
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
EN 55011 Clase B
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4 kV
la potencia de los pulsos (Sobrecarga)
de acuerdo a la norma IEC/EN 61000-4-5
1 kV (los cables de la fuente, simétrica)
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real

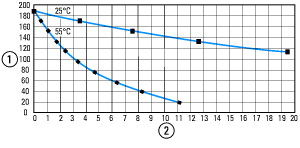

252U067
① Copia de seguridad de tiempo (horas) con completamente cargada condensador de doble capa
② Vida útil (años)
La precisión del reloj en tiempo real para entradas
typ. ± 2 (± 0.2 h⁄Año) s/día
dependiendo de la temperatura del aire ambiente de las fluctuaciones de hasta ± 5 s/día (± 0,5 h⁄año) son posibles
Precisión de repetición de los relés de temporización
La precisión de los relés de temporización (de valores)
± 0.02 %
ResoluciónLa Gama "S"
5 ms
ResoluciónRango De "M:S"
1 s
ResoluciónRango "H:M"
1 min
Retentiva de la memoria
Los ciclos de escritura de la memoria retentiva
DiezDoce(leer⁄ciclos de escritura)
Fuente de alimentación
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Ondulación Residual
≦ 5 %
Siemens MPI, (opcional)
sí
La corriente de entrada
140 mA a Ue
De huecos de tensión
≤ En conformidad con IEC 61131-2
≤ 20 ms
Fusible
≧ 1A (T) UNA
Pérdida de potencia [P]
Normalmente 3.4 W
Entradas digitales de 24 V DC
Número de
Doce
Entradas pueden ser utilizadas como entradas analógicas
4 (I7, I8, I11, I12)
Pantalla De Estado
Display LCD
Potencial de aislamiento
de fuente de alimentación: no
entre las entradas digitales: no
a partir de las salidas: sí
la interfaz/tarjeta de memoria: no
a easyLink: no
a easyNet: sí
Tensión nominal [Ue]
24 V DC
Voltaje de entrada
Señal 0: ≦ 5 (I1 - I6, I9, I10, ≦ 8 (I7, I8, I11, I12)
Señal 1: ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) V DC
La corriente de entrada de la señal de 1
I1 - I6, I9, I10: 3.3 (24 V DC)
I7, I8, I11, I12: 2.2 (24 V DC) mA
Tiempo de desaceleración
20 (0 -> 1/1 -> 0, de Rebote EN)
normalmente 0.025 (0 -> 1/1 -> 0, de Rebote FUERA, I1 - I4)
normalmente 0.25 (0 -> 1/1 -> 0, de Rebote FUERA, I5, I6, I9, I10)
normalmente 0.15 (0 -> 1/1 -> 0, de Rebote FUERA, I7, I8, I11, I12) ms
La longitud del Cable
100 (sin blindaje) m
Contador de frecuenciaNúmero de
4 (I1, I2, I3, I4)
Contador de frecuenciaContador de frecuencia
≦ 5 kHz
Contador de frecuenciaForma de pulso
Plaza
Contador de frecuenciaPulso pausa relación
1:1
Contador de frecuenciaLa longitud del Cable
≦ 20 (seleccionados) m
Contador IncrementalNúmero de contador de entradas
2 (I1 + I2, I3 + I4)
Contador IncrementalContador de frecuencia
≦ 3 kHz
Contador IncrementalForma de pulso
Plaza
Contador IncrementalLa señal de desplazamiento
90°
Contador IncrementalPulso pausa relación
1:1
Rápido contador de entradasNúmero de
4 (I1, I2, I3, I4)
Rápido contador de entradasLa longitud del Cable
≦ 20 (seleccionados) m
Rápido contador de entradasContador de frecuencia
≦ 5 kHz
Rápido contador de entradasForma de pulso
Plaza
Rápido contador de entradasPulso pausa relación
1:1
Entradas digitales de 24 V de CA
Pantalla De Estado
Display LCD
Entradas analógicas
Número de
4 (I7, I8, I11, I12)
Potencial de aislamiento
de fuente de alimentación: no
entre las entradas digitales: no
a partir de las salidas: sí
la interfaz/tarjeta de memoria: no
a easyLink: no
a easyNet: sí
Tipo de entrada
El voltaje de DC
El alcance de la señal
0-10 V DC
Resolución
0.01 V analógico
0.01 V digital
De 10 Bits (valor 0 - 1023)
Impedancia de entrada
11.2 kΩ
La precisión del valor realdos dispositivos de la serie
± 3 %
La precisión del valor realEn un solo dispositivo
± 2, (I7, I8, I11, I12) ± 0.12 V %
Tiempo de conversión analógica/digital
cada ciclo de CPU ms
La corriente de entrada
< 1 mA
La longitud del Cable
≦ 30, proyectó m
Salidas de Transistor
Número de
Ocho
Tensión nominal [Ue]
24 V DC
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Ondulación Residual
5 %
Corriente de la fuente de
Norma./max. 18/32 en señal de 0
24/44 en señal de 1 mA
Siemens MPI, (opcional)
sí (Aviso: Un corto-circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
Potencial de aislamiento
de fuente de alimentación: sí
A partir de las entradas: sí
entre las entradas digitales: no
para la interfaz: sí
a easyLink: sí
a easyNet: sí
Corriente de operación nominal en la señal "1" DC por canal [Ie]
max. 0.5 a
Lámpara de carga sin Rvpor canal
3 (Q1 - Q4)
5 (P5 - P8) W
Corriente Residual en el 0 de la señal por canal
< 0,1 mA
Max. la tensión de salida
2.5 (señal 0 en la carga externa < 10 MΩ)
U = Ue- 1 V (señal 1 en la Ie= 0,5 A) V
Protección de corto circuito
Sí, electrónicos (Q1 - Q4), térmica (P5 - P8)
Corto-circuito de corriente de disparo para Run≦ 10 mΩ
0.7 ≦ yoe≦ 2 por salida
dependiendo del número de canales activos y su carga de Un
Total de corriente de corto circuito
8 Un
Pico de corriente de corto circuito
16 Un
Térmica de recorte
Sí
Max. frecuencia de funcionamiento constante con carga resistiva
40000 Operaciones/h
La conexión en paralelo de salidasCon carga resistiva, inductiva de la carga externa es un supresor del circuito, la combinación dentro de un grupo
Grupo 1: T1 a T4
Grupo 2: P5 - P8
La conexión en paralelo de salidasNúmero de salidas [máx.]
Cuatro
La conexión en paralelo de salidasMax. corriente total
Grupo 1: Q1 - Q4 Un
Salida de indicación de estado
Display LCD
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoEl factor de utilización
1 g
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoMax. frecuencia de conmutación máx. factor del deber
Dependiendo del circuito supresor de Operaciones
Tensión de alimentación UAux
Pérdida de potencia [P]
3.4 W
Red de easyNet
Velocidad de transferencia de datos/distancia
1000 KBit/s, 6 m
500 KBit/s, 25 m
250 Kbit/s, 40 m
125 Kbit/s, 300 m
50 KBit/s, 300 m
20 KBit/s, 700 m
10 KBit/s, 1000 m
Las longitudes de 40 m sólo puede obtenerse con cables reforzados de la sección transversal y el adaptador de terminal.
Potencial de aislamiento
de la fuente de alimentación POW: sí
A partir de las entradas: sí
a partir de las salidas: sí
a easyLink: sí
para la interfaz: sí
La terminación de Bus (primera y última estación)
sí
Tipos de Terminal
RJ45, 8-polig
Capacidad del Terminal
hasta 1000 m, < 16 mΩ/m: 1.5 (AWG: 16)
hasta 600 m, < 26 mΩ/m: 0.75 - 0.8 (AWG: 18)
hasta 600 m, < 26 mΩ/m: 0.5 - 0.6 (AWG: 20, 19)
hasta 400 m, < 40 mΩ/m: 0.34 - 0.5 (AWG: 22, 21, 20)
hasta 250 m, < 60 mΩ/m: 0.25 - 0.34 (AWG: 23, 22)
hasta 175 m, < 70 mΩ/m: 0.13 (AWG: 26)
hasta 40 m, < 140 mΩ/m: 1.5 (AWG: 16)

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
3.4 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico ([email protected] [AKE539014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Corriente de conmutación
0.5 a
Número de entradas analógicas
Cuatro
Número de salidas analógicas
Cero
Número de entradas digitales
Doce
Número de salidas digitales
Ocho
Con salida de relé
No
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Tres
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Con pantalla
Sí
Grado de protección (IP)
IP20
Dispositivo básico
Sí
Ampliable
Sí
Dispositivo de expansión
No
Con temporizador
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Ninguno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
107.5 mm
Altura
90 mm
Profundidad
72 mm

Aprobaciones

Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

252X011

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
