> >>+NZM4-4-XT 266722 ELECTRIC Detección fallo a tierra, 4P
Anterior producto Siguiente producto

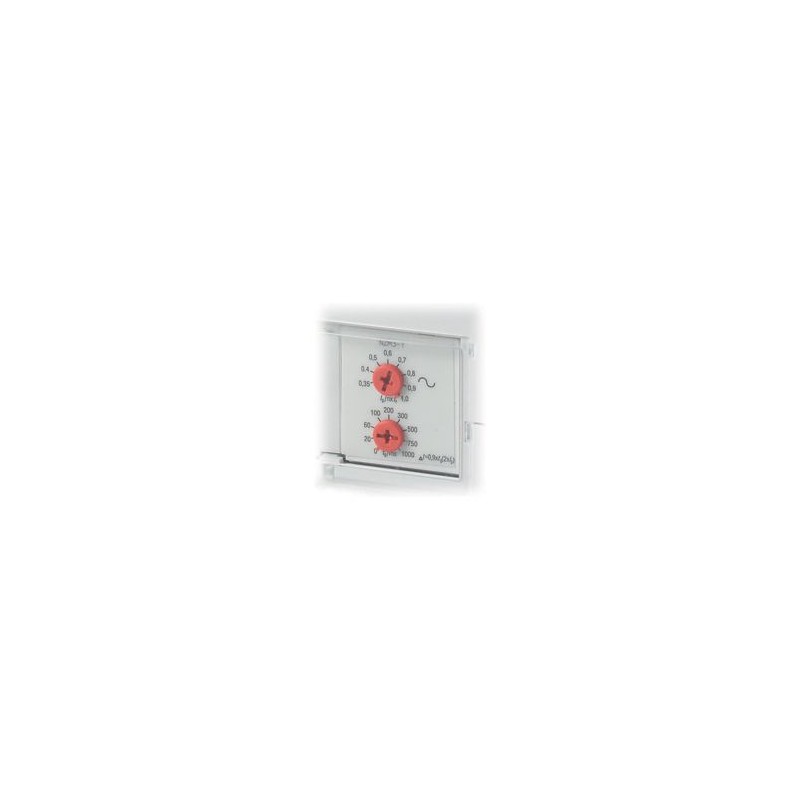

+NZM4-4-XT 266722 EATON ELECTRIC Detección fallo a tierra, 4P Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+NZM4-4-XT 266722 EATON ELECTRIC Detección fallo a tierra, 4P

+NZM4-4-XT

266722

EATON-MOELLER

Detección fallo a tierra, 4P. Únicamente se puede vender montada.

Detección fallo a tierra, 4P

Más detalles


Interruptores de baja tensión > Liberación de corriente residual para disyuntor

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Ir al producto alternativo: NZM4-4-XKVI2P 180020

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


De defecto a tierra de la liberación, 4p
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: no UL/CSA aprobado. No depende de la red y de las tensiones de control. Ig = 0.35-0.4-0.5-0.6-0.7-0.8-0.9-1.0 xIn, tg = 0-20-60-100-200-300-500-750-1000ms. Sólo es adecuado para su uso en combinación con interruptores de circuito de haber electrónica de prensa. No en combinación con el motor-circuito de protección para interruptores de NZM..-ME.. Visualización de los fallos a tierra opcional DMI módulo de comunicación. Puede ser utilizado para NZM4-4, N4-4

Programa de entrega

Descripción
no UL/CSA aprobado
No depende de la red y de los voltajes de control
Yog= 0.35 - 0.4 - 0.5 - 0.6 - 0.7 - 0.8 - 0.9 - 1.0 x In
tg= 0 - 20 - 60 - 100 - 200 - 300 - 500 - 750 - 1000 ms
Para el uso con
Para el uso con
NZM4-4
Notas

Sólo es adecuado para su uso en combinación con interruptores de circuito de haber electrónica de prensa.

No puede ser usado en conjunción con disyuntor NZM...‐YO... para la protección del motor.

Visualización de los fallos a tierra opcional DMI módulo de comunicación.

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / corriente Residual de liberación por el poder del disyuntor de circuito (EC001021)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de Falla de interruptor para el circuito de interruptores [email protected] [AKF009013])
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Nominal de la corriente de falla
630 - 1600 a
Max. el poder sobre el tiempo de retardo
1000 ms
Retardo ajustable
Sí
Max. nominal tensión de funcionamiento de la Ue
690 V

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
