> >>MCSN22 048187 ELECTRIC Presostato de potencia 3 contactos 25 bar
Anterior producto Siguiente producto

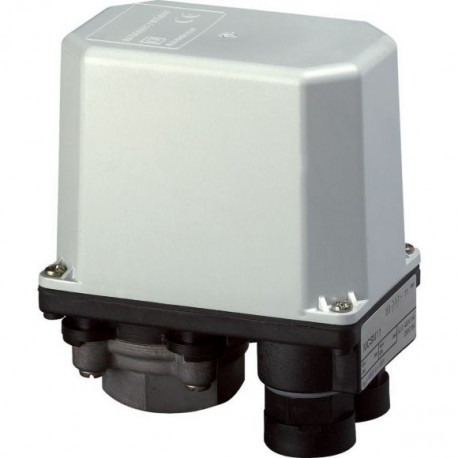

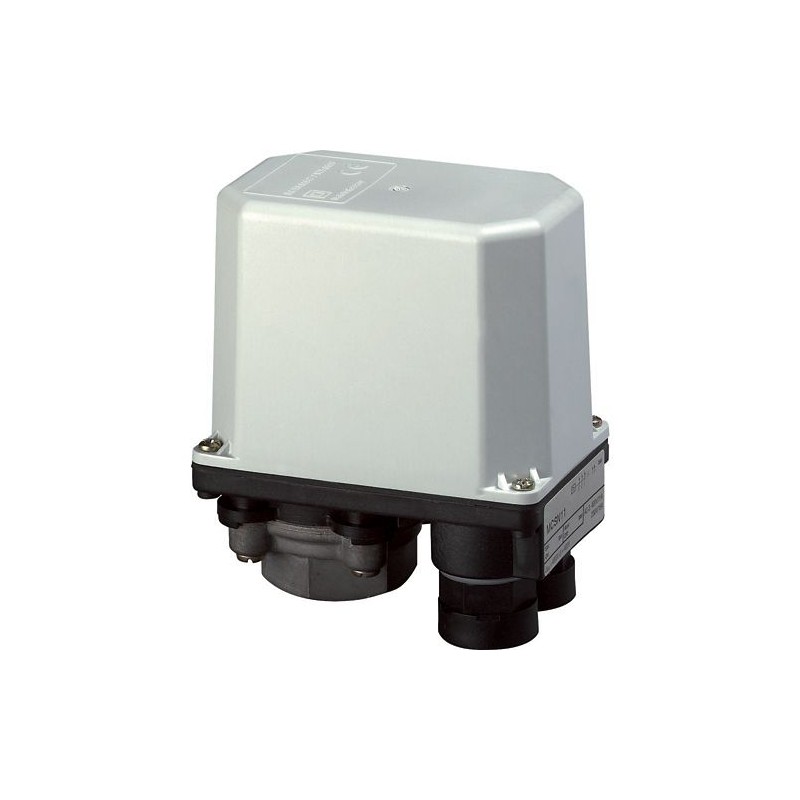

MCSN22 048187 EATON ELECTRIC Presostato de potencia 3 contactos 25 bar Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MCSN22 048187 EATON ELECTRIC Presostato de potencia 3 contactos 25 bar

MCSN22

048187

EATON-MOELLER

Presostato de potencia; 3 contactos; 25 bar

Más detalles


Interruptores de baja tensión > Interruptor de presión

Interruptores de posición

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $188.09
Precio unitario: $188.09

Cantidad Precio
1+$188.09
2+$169.22
3+$163.54
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptor de presión, 3p, 25bar
EN 60947-5-1 IEC, IP65_x, monitoreo de la presión de los medios líquidos y gaseosos, e. g. de aire comprimido, para la conmutación de cargas, hacer y romper la presión: ajustables por separado

Programa de entrega

Nota sobre el uso
Este producto cumple con la Directiva de Baja Tensión 2014/35/CE y EMC Directiva 2014/30/CE y cumple con los requisitos de la norma en 60947-5-1. Este producto no cumple con el ferrocarril de la industria de los requisitos de la norma. En consecuencia, el usuario debe revisar por separado para la aplicación específica a la mano.
Gama de productos
Los interruptores de presión con contactos principales
Grado de Protección
IP65
Número de polos
De 3 polos
De corte de la presión y de la presión de desconexión:
independienteel ajuste stepless.
Todos los puntos de intersección en el diagrama de área se pueden establecer.
132U010

Min. diferencia de conmutación: 3.0 bar

Ejemplo:

Corte la presión de 17,5 bar

La presión de 7.8 bar

Variable de conmutación diferencial
Max. la presión de funcionamiento
25 bar
Notas

Características

:
  • Con tapa de terminales como estándar
  • 1 aislamiento de conductor de protección terminal
  • 1 aislado N terminal
  • 2 entrada de cable nocauts para M20 sin prensaestopas
  • IP65 junto con V-racor atornillado para cables M20
  • La presión de la brida del tubo de R½"
  • por favor, pregunte: tubería de Presión de la brida R¼"
  • La membrana de neopreno

R ¼ " corresponde a G ¼

R ½ " corresponde a G ½ según ISO 228-1

Para su uso como un motor interruptor de carga según IEC/EN 60947-4-1 para:

Corriente trifásica

Corriente monofásica

La corriente directa DC-3

Para su uso como interruptor de control:

Cortar y cortar las presiones son preestablecidas de fábrica según se especifica con el tipo sufijo ￫ 203948

Datos técnicos

General
Normas
IEC/EN 60947-4-1
La presión de prueba
32 bar
La ruptura de la presión
90 bar
Frecuencia de operación [Operaciones/h]
≦ 1500
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - 70
Grado de Protección
IP65
Posición de montaje
Como se requiere
Mecánica de la resistencia de choque IEC 60068-2-27 [Media sinusoidal de choque de 20 ms]
> 10 g
Resistencia a la vibración acc. IEC/EN 60068-2-6 [Amplitud 1 mm]
36 Hz
la esperanza de vida [Operaciones ]
0.5 x 10Seis
Terminal de capacidadesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesFlexible con férulas según DIN 46228
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDos
Terminaciones
Plano terminal con sujeción arandela
Terminal de tornillo
M4
Par de apriete de los terminales de tornillo
1.2 Nm
Contactos/capacidad de conmutación
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
400 V
Categoría de sobretensión/grado de contaminación
III/3
Max. corto-circuito del dispositivo de protecciónSin fusibles
PKZM0-20 Tipo
Max. corto-circuito del dispositivo de protecciónFusible [gG/gL]
20 Un
Tipo de coordinación
Uno
Nominal de la corriente de cortocircuito [Iq(= R actual)]
1 kA
AC-3Corriente de operación nominal230 V
15 Un
AC-3Corriente de operación nominal400 V
11.5 Una
AC-3Potencia nominal P230 V
4 kW
AC-3Potencia nominal P400 V
5.5 kW
DC - 3Corriente de operación nominal24 V
16 Un
DC - 3Corriente de operación nominal110 V
12,5
DC - 3Corriente de operación nominal250 V
2 Un
Frecuencia nominal [f]
50 Hz

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / interruptor de Presión (EC000243)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / equipo de Monitoreo (de bajo voltaje interruptor de la tecnología) / control de Presión de los equipos ([email protected] [AKF108014])
Adecuado como guardia de
Sí
Adecuado como regulador de 2 puntos
Sí
Adecuado como limitador de
No
Max. presión de operación
25000 hPa
Involucrar a presión
0 - 18.5 bar
Ajuste inicial
0 - 0 hPa
Interruptor de presión
0 - 22 bar
Final de la configuración
0 - 0 hPa
La presión diferencial de conmutación
0 bar
Max. la presión de prueba
32 bar
Presión de rotura
90 bar
Temperatura media
25 - 80 °C
Conexión
Interior de la rosca gas cilíndrica (G)
Tamaño de la rosca
1/2 pulgada
Tensión nominal Ue en CA 50 Hz
0 - 400 V
Tensión nominal Ue en el AC 60 Hz
0 - 400 V
Tensión nominal Ue en DC
0 - 250 V
Valor inicial del rango de medición de presión
0 Pa
Valor final del rango de medición de presión
0 Pa
El funcionamiento nominal de alimentación en AC-3 A 400 V
5.5 kW
Capacidad de conmutación en el AC-3, 240 V
0 kA
El funcionamiento nominal actual de la Ie en AC-1, 400 V
0 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
11.5 Una
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
Tipo de conexión eléctrica
Tornillo de conexión
Número de contactos normalmente cerrados como contacto principal
Tres
Número de contactos principales como contacto normalmente abierto
Cero
Ajustable rango de corriente
0 - 0 de Un
Con el funcionamiento de la mano
No
Con el manual del interruptor de encendido/apagado
No
Versión electrónica
No
Con pantalla
No
A prueba de explosión
No
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Otros
Altura
110 mm
Ancho
60 mm
Diámetro
0 mm
Profundidad
96 mm

Aprobaciones

Normas De Producto
CSA-CC22.2 Nº 14
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-06
América Del Norte Certificación
Certificación CSA

Dimensiones

132X007
132X002
132X003

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
