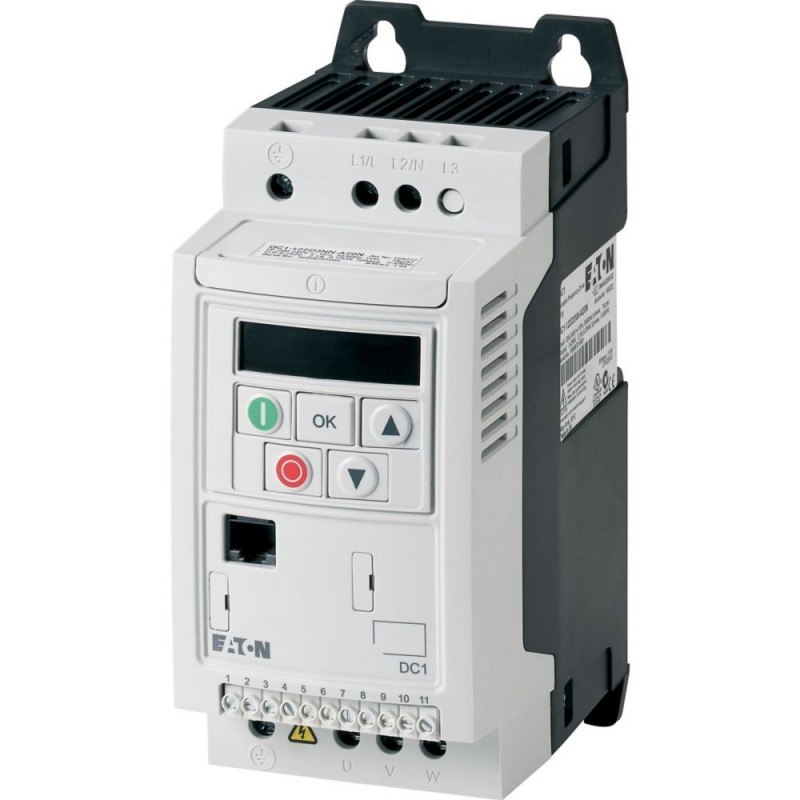

DC1-122D3NN-A20N
169222
EATON-MOELLER
1
PowerXL Drive - Serie DC1
Convertidores de Frecuencia Power XL
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gama de productos | Unidades de frecuencia Variable | ||
Parte del grupo de referencia (por ejemplo, DIL) | DC1 | ||
Voltaje de operación nominal | Ue | Corriente ALTERNA de 230 V, 1 fase 240 V CA, monofásico | |
Tensión de salida Ve | U2 | 230 V CA, 3-fase 240 V CA, 3-fase | |
Tensión de red (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
Corriente de operación nominal | |||
En el 150% de sobrecarga | Yoe | Un | 2.3 |
Nota | Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C | ||
Nota | La sobrecarga de ciclo para 60 s cada 600 s | ||
Asignado potencia del motor | |||
Nota | para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | La sobrecarga de ciclo para 60 s cada 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 0.37 |
150 % de Sobrecarga | YoM | Un | 2 |
Nota | en 220 - 240 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | 0.5 |
150 % de Sobrecarga | YoM | Un | 2.2 |
Grado de Protección | IP20/NEMA 0 | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
Conexión al bus de campo (opcional) | SmartWire-DT | ||
Equipado con | 7-pantalla digital de la asamblea | ||
Tamaño de fotograma | FS1 | ||
Conexión SmartWire-DT | con SmartWire-DT módulo DX-NET-SWD3 |
General | |||
Normas | Especificación de requisitos generales: IEC/EN 61800-2 Requisitos de EMC: IEC/EN 61800-3 Requisitos de seguridad: IEC/EN 61800-5-1 | ||
Certificaciones | CE, UL, cUL, c-Tick, Ukr Sepro, EAC | ||
La calidad de la producción | RoHS, ISO 9001 | ||
Climáticas de corrección | w | % | < 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo |
Temperatura ambiente | |||
operación (150 % de sobrecarga) | °C | -10 - +50 | |
Almacenamiento | °C | -40 - +60 | |
Nivel de interferencia de Radio | |||
Interferencias de Radio de clase (EMC) | C1, C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario. | ||
Medio ambiente (EMC) | 1º y 2º entornos | ||
la máxima longitud del cable de motor | Yo | m | C3 ≤ 25 m |
Posición de montaje | Vertical | ||
Altitud | m | 0 - 1000 m sobre el nivel del mar Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m max. 4000 m | |
Grado de Protección | IP20/NEMA 0 | ||
Protección contra los contactos directos | BGV A3 (VBG4, los dedos y el dorso de la mano la prueba) | ||
Circuito principal | |||
Suministro de | |||
Voltaje de operación nominal | Ue | Corriente ALTERNA de 230 V, 1 fase 240 V CA, monofásico | |
Tensión de red (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
Corriente de entrada (150% de sobrecarga) | YoLN | Un | 5 |
Configuración del sistema | CA sistemas de alimentación con toma de tierra del centro de punto | ||
Frecuencia de alimentación | fLN | Hz | 50/60 |
Rango de frecuencia | fLN | Hz | 48 - 62 |
Interruptor de red-en la frecuencia de | Máximo de una vez cada 30 segundos | ||
Sección de potencia | |||
La función | Inversor de frecuencia interna de enlace de CC y el inversor IGBT | ||
Corriente de sobrecarga (150% de sobrecarga) | YoL | Un | 3.45 |
max. corriente de arranque (Alta Carga) | YoH | % | 175 |
Nota acerca de max. corriente de arranque | durante 2 segundos cada 20 segundos | ||
Tensión de salida Ve | U2 | 230 V CA, 3-fase 240 V CA, 3-fase | |
La Frecuencia De Salida | f2 | Hz | 0 - 50/60 (max. 500) |
Frecuencia de conmutación | fPWM | kHz | 16 ajustable 4 - 32 (sonora) |
Modo De Operación | U/f control Control de velocidad con compensación de deslizamiento | ||
Resolución de frecuencia (valor de consigna) | Hz | 0.1 | |
Corriente de operación nominal | |||
En el 150% de sobrecarga | Yoe | Un | 2.3 |
Nota | Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C | ||
La pérdida de potencia | |||
La disipación de calor a la corriente de operación nominal | PV | W | 18.5 |
La eficiencia | % | 95 | |
Máxima corriente de fuga a tierra (PE) sin motor | YoPE | mA | < 1 |
Equipado con | 7-pantalla digital de la asamblea | ||
Tamaño de fotograma | FS1 | ||
Motor alimentador | |||
Nota | para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | La sobrecarga de ciclo para 60 s cada 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 0.37 |
Nota | en 220 - 240 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | 0.5 |
máxima admisible de la longitud del cable | Yo | m | proyectó: 50 se tamiza, con motor de cierre: 100 no: 75 no, con motor de cierre: 150 |
La potencia aparente | |||
La potencia aparente nominal de funcionamiento 230 V | S | kVA | 0.92 |
La potencia aparente nominal de operación de 240 V | S | kVA | 0.96 |
La función de frenado | |||
Estándar de par de frenado | max. 30 % MN | ||
DC par de frenado | ajustable a 100 % | ||
Sección de Control de | |||
Tensión de referencia | Us | V | 10 V DC (máx. 10 mA) |
Entradas analógicas | 2, parametrizables, 0 - 10 V DC, 0/4 - 20 mA | ||
Salidas analógicas | 1, parametrizables, 0 - 10 V | ||
Entradas digitales | 4, parametrizables, max. 30 V DC | ||
Salidas digitales | 1, parametrizables, 24 V DC | ||
Salidas de relé | 1, parametrizables, N/a, 6 a (250 V AC-1) / 5 a (30 V DC-1) | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
Asignado de conmutación y los elementos de protección | |||
El Cableado De Alimentación Eléctrica | |||
IEC (Tipo B, gG), 150 % | FAZ-B10/1N | ||
UL Clase CC, J) | Un | 10 | |
150 % de sobrecarga (CT/IHa 50 °C) | DX-LN1-006 | ||
Motor alimentador | |||
150 % de sobrecarga (CT/IHa 50 °C) | DX-LM3-005 | ||
150 % de sobrecarga (CT/IHa 50 °C) | DX-SIN3-004 |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 2.3 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 18.5 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 0 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -10 | |
Ambiente de funcionamiento temperatura máx. | °C | 50 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857) | |||
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kv ([email protected] [AKE177011]) | |||
La tensión de red | V | 200 - 240 | |
La frecuencia de la corriente | 50/60 Hz | ||
Número de fases de entrada | 1 | ||
Número de fases de salida | 3 | ||
Max. la frecuencia de salida | Hz | 500 | |
Max. la tensión de salida | V | 230 | |
La corriente de salida nominal I2N | Un | 2.3 | |
Max. salida en cuadrática de la carga nominal de la tensión de salida | kW | 0.37 | |
Max. salida en carga lineal en el voltaje de salida nominal | kW | 0.37 | |
Con unidad de control | Sí | ||
Aplicación en el área industrial de la zona permitida | Sí | ||
Aplicación en las doméstica y comercial de la zona permitida | Sí | ||
Apoyo a protocolo TCP/IP | No | ||
El apoyo de protocolo de PROFIBUS | No | ||
El apoyo de protocolo para PUEDE | Sí | ||
El apoyo de protocolo para INTERBUS | No | ||
El apoyo de protocolo para ASI | No | ||
Apoyar protocolo KNX | No | ||
Apoyar el protocolo MODBUS | Sí | ||
El apoyo de protocolo de Datos para la Carretera | No | ||
El apoyo de protocolo para DeviceNet | No | ||
El apoyo de protocolo para SUCONET | No | ||
El apoyo de protocolo de LON | No | ||
Apoyar el protocolo PROFINET IO | No | ||
El apoyo de protocolo para PROFINET CBA | No | ||
El apoyo de protocolo para SERCOS | No | ||
Apoyar protocolo Foundation Fieldbus | No | ||
Apoyar el protocolo de EtherNet/IP | No | ||
Apoyar el protocolo de Seguridad as-Interface en el Trabajo | No | ||
El apoyo de protocolo para DeviceNet Safety | No | ||
El apoyo de protocolo para INTERBUS-Safety | No | ||
Apoyar protocolo PROFIsafe | No | ||
El apoyo de protocolo para SafetyBUS p | No | ||
El apoyo de protocolo para otros sistemas de bus | No | ||
Número de HW-interfaces Ethernet industrial | 0 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS-232 | 0 | ||
Número de HW-interfaces RS-422 | 0 | ||
Número de HW-interfaces RS-485 | 1 | ||
Número de HW-interfaces de serie TTY | 0 | ||
Número de HW-interfaces USB | 1 | ||
Número de HW-interfaces paralelo | 0 | ||
Número de HW-interfaces de otros | 0 | ||
Con interfaz óptica | No | ||
Con la conexión de la PC | Sí | ||
Integrada de la resistencia a la ruptura | No | ||
Operación de 4 cuadrantes posible | No | ||
Tipo de convertidor | U converter | ||
Grado de protección (IP) | IP20 | ||
Altura | mm | 184 | |
Ancho | mm | 81 | |
Profundidad | mm | 124 | |
Relación simétrica neto de la tolerancia de frecuencia | % | 5 | |
Relación simétrica neto actual de tolerancia | % | 10 |
Normas De Producto | UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE | ||
UL File No. | E172143 | ||
UL Categoría de Control No. | LA SECUNDARIA NORTH MOUNTAIN, NMMS7 | ||
Archivo CSA No. | UL informe se aplica tanto a los EE.UU. y Canadá | ||
América Del Norte Certificación | En la lista UL, certificado por UL para uso en Canadá | ||
Diseñado especialmente para América del Norte | No | ||
Adecuado para | Circuitos | ||
Max. Clasificación De Voltaje | 1~ 240 V de CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey) | ||
Grado de Protección | IEC: IP20 |
