> >>NZM4-XKM2S-1600 284473 ELECTRIC Ampliación de conexión, 2 lado del interruptor., vertical, 3P, 1600A
Anterior producto Siguiente producto

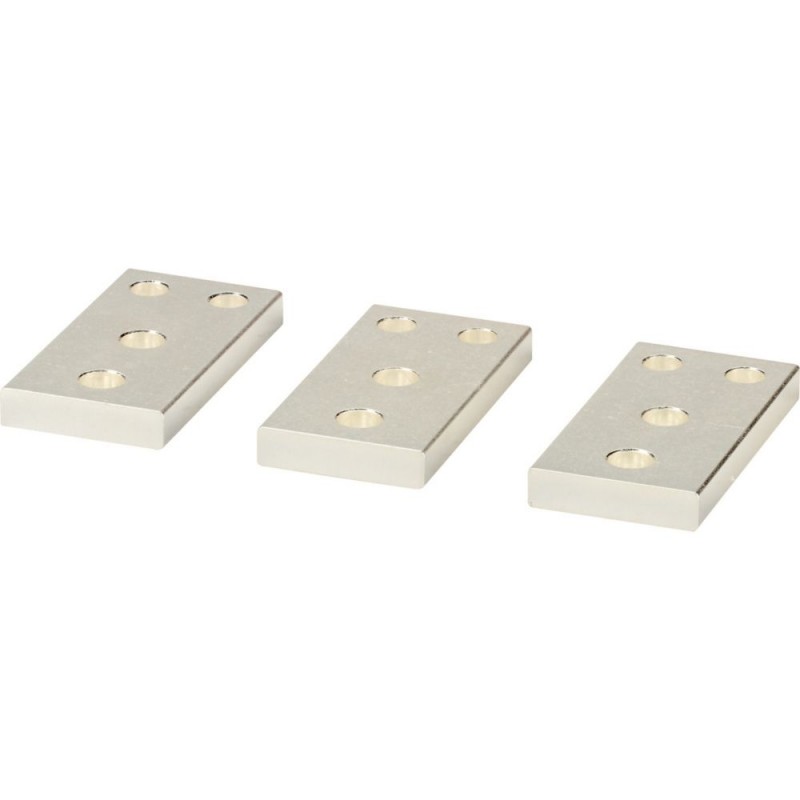

NZM4-XKM2S-1600 284473 EATON ELECTRIC Ampliación de conexión, 2 lado del interruptor., vertical, 3P, 1600A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM4-XKM2S-1600 284473 EATON ELECTRIC Ampliación de conexión, 2 lado del interruptor., vertical, 3P, 1600A

NZM4-XKM2S-1600

284473

EATON-MOELLER

Ampliación de conexión, 2 lado del interruptor., vertical, 3P, 1600A

Placa modular, 2 orificios, vertical, 3p, 1600A

Más detalles


Interruptores de baja tensión > Expansión de la conexión de fase

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $82.14
Precio unitario: $82.14

Cantidad Precio
1+$82.14
2+$70.96
3+$67.85
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Módulo de la placa, 2 hoyos, vertical, 3p, 1600A
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: parte no. contiene piezas para un terminal situado en la parte superior o inferior de 3 o 4 polos de los interruptores. aislamiento mediante NZM4(-4)-XKSA cubierta o NZM4(-4)-XKP fase de aislante necesario. Puede ser utilizado para: NZM4, N(S)4

Programa de entrega

Accesorios
Módulo de la placa de
Descripción
Dos agujeros
Número de conductores
De 3 polos
Corriente nominal [In]
≦ 1600 a
Para el uso con
NZM4, N(S)4
Terminal de capacidades
Tipo de conductorCu/Al cable
Cable de cobre de zapatas
Terminal de capacidadesflexible
2 x 95 - 300 mmDos
AWG/kcmil
2 x 000 - 500 mmDos
Terminal de capacidades
Cu tira (número de segmentos x ancho x segmento de espesor)
(2 x) 10 x 40 x 1.0
(2 x) 10 x 50 x 1.0 mmDos
Cobre embarrado de ancho x espesor [Ancho]
(2 x) 40 x 10
(2 x) 50 x 10 mm
Notas

Tipo contiene piezas para un terminal situado en la parte superior o inferior de 3 o 4 polos interruptores de circuito.

Aislamiento a través de la cubierta de NZM4(-4)-XKSA o fase aislador NZM4(4)-XKP necesario.

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Conexión de la veleta/fase separador (EC002019)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de Conexión / paletas/fase separador ([email protected] [ACN990012])
Adecuado para el número de polos
Tres

Aprobaciones

Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947, marcado CE
UL File No.
E31593
UL Categoría de Control No.
DIHS
Archivo CSA No.
Veintidos mil ochenta y seis
CSA Clase No.
1432-01
América Del Norte Certificación
En la lista UL, certificación CSA
Adecuado para
Consulte el componente principal de la información

Dimensiones

1230DIM-191

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
