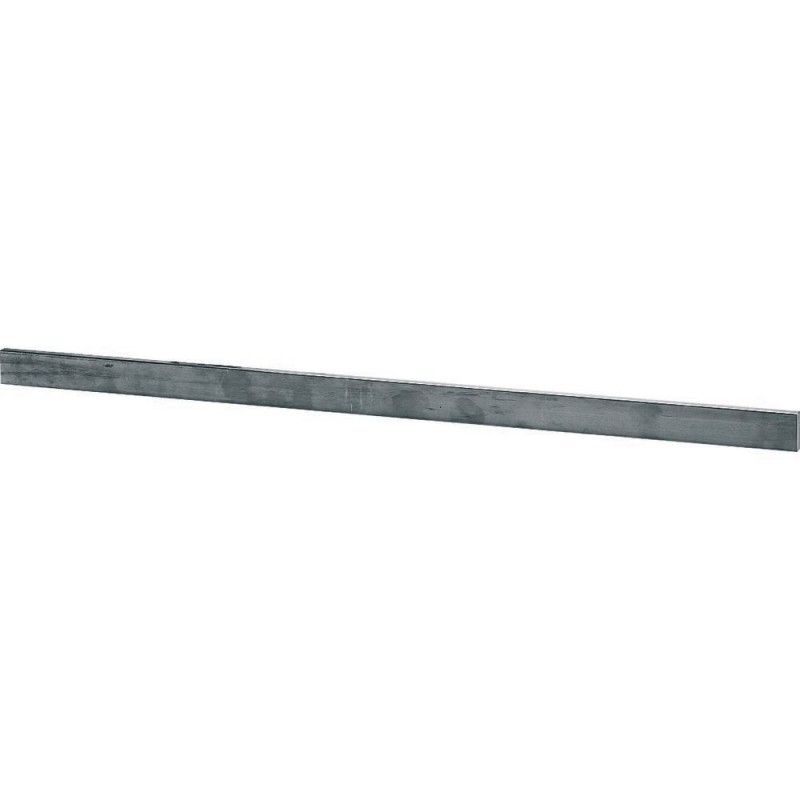

CU20X5 044092 EATON MOELLER Pletina de cobre Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CU20X5 044092 EATON MOELLER Pletina de cobre

CU20X5

044092

EATON - MOELLER

Disponible

Envío el hoy

Pletina de cobre

Más detalles


Cajas Distribucion Armarios Electricos Envolventes

Envolventes para la distribución hasta 4000A - EATON - MOELLER

Accesorios para armarios - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+$25.84
8+$23.27
15+$22.76
22+$22.49
29+$22.33
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



Delivery programme
Product range
  60 mm system
Accessories
  Flat copper bars
Single unit/Complete unit
  Modular system
Description
  Flat copper busbars
Surface finish
  Tinned
Rated operational current
IeCSA250
Length
 mm1500
For use with
  SH0635/3
Cu factor
 kg1,34
Copper busbars

Width
 mm20
Height
 mm5
Interval between busbar centres
 mm60
Material
  Copper, tinned
Notes

Calculating material allowance → General information chapter

Selecting the busbar cross-section and the device to be used → Engineering chapter

Technical data
General
Standards
  EN 13061, UL 508
Utilization categories
  Type tested low-voltage switchgear and controlgear assemblies (TTA); IEC/EN 60439-1, VDE 0660 Part 500
Type tested low-voltage switchgear and controlgear assemblies that are accessible for operations by unskilled persons (distribution board); IEC/EN 60439-3, VDE 0660 part 504
Ambient temperature

Operating ambient temperature max.
 °C+35
Installation conditions
  Indoor-/outdoor installation
Interval between busbar centres
 mm60
Contacts
Interval between busbar centres
 mm60
Rated uninterrupted current
  With temperature deviations, DIN 43671 stipulates that a correction factor k2 must be taken into account
Rated uninterrupted current
IuA
Tu = 35 °C and Ts = 65 °C

with 12 x 5 mm bar
IuA200
with 20 x 5 mm busbar
IuA320
with 30 x 5 mm bar
IuA450
with 12 x 10 mm bar
IuA360
with 20 x 10 mm busbar
IuA520
with 30 x 10 mm busbar
IuA630
Electrical data
Rated operational current
IeA250
Material characteristics
Material
  Copper, tinned
Colour
  RAL 7032, pebble grey
Surface finish
  Tinned
Notes


For rated uninterrupted current lu of the contact the following applies: according to DIN 43671 correction factor k2 must be taken into account in case of different temperatures.

Design verification as per IEC/EN 61439(Show features)(Hide features)
Technical data for design verification

Operating ambient temperature max.
 °C35

Datasheet - PDF
