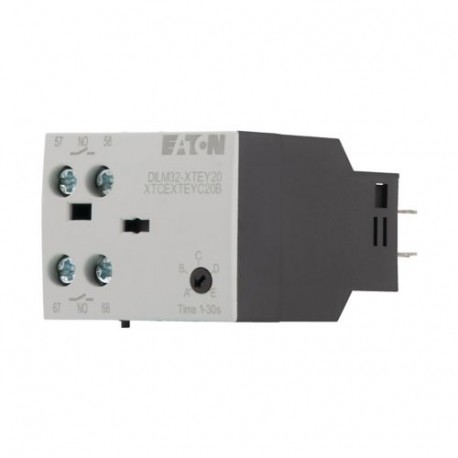

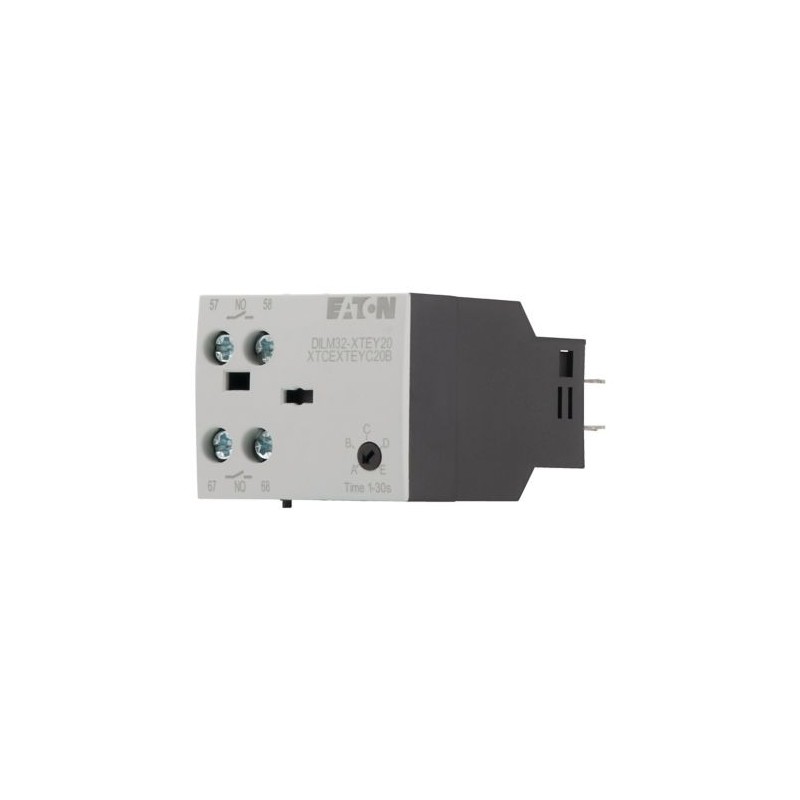

Normas
DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA
La esperanza de vida, mecánicaAC operados [Operaciones]
3 x 10Seis
La esperanza de vida, mecánicaDC operado [Operaciones]
3 x 10Seis
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Temperatura ambienteAlmacenamiento
- 40 - 80 °C
Posición de montaje
Como necesario, excepto suspendido
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msN/S de contacto
6 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msN/C contacto
6 g
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Terminal de capacidadesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesSólido o trenzado
18 - 14 AWG
Terminal de tornillo
M3.5
Destornillador Pozidriv
2 Tamaño de la
Destornillador estándar
0.8 x 5.5
1 x 6 mm
Max. par de apriete
1.2 Nm
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
250 V AC
Tensión nominal [Ue]
250 V
Corriente de operación nominal [Ie]AC-15220 V 230 V 240 V [Ie]
Tres
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [24 V]
Uno
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [60 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [110 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [220 V]
0.1 a
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [24 V]
Uno
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [60 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [110 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [220 V]
0.1 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [24 V]
Uno
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [60 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [110 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [220 V]
0.1 a
Aislamiento de seguridad según EN 61140entre bobina y contactos auxiliares
250 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
250 V AC
Corriente térmica convencional [Ith]
4 Un
Clasificación de cortocircuito sin soldaduramax. fusible
4 gG/gL
Tolerancia de tensiónPick-up de voltajeAC operados[Pick-up]
0.85 - 1.1 x Uc
Tolerancia de tensiónPick-up de voltajeDC operado [Pick-up][Pick-up]
0.7 - 1.2 x Uc
El consumo de energía60 °C [Sellado]
2 VA
El consumo de energíaAC operados [Sellado]
1.8 W
factor del deber
100 % DF
Frecuencia de operación máximaMax. frecuencia de operación
3600 Ops/h
Frecuencia de operación máximaPuede ser combinado con contacto auxiliar
360 Ops./h
Corriente térmica convencional Ith= YoeAC-1En retrasada
< 50 ms
Corriente térmica convencional Ith= YoeAC-1Apagado retardado
< 200 ms
AC operados 50 Hz [Desviación]
< 5 %
El tiempo de recuperación (después de 100% de tiempo de retraso)
70 ms
contacto tiempo de cambioDILM32-XTEE11/DILM32-XTED11 [tu]
10 ms
contacto tiempo de cambioDILM32-XTEY20 [tu]
50 ms
Notas
Para la corriente de operación nominal: Hacer y romper condiciones a DC-13, L/R constante, como se indica
Max. fusibles para protección de corto circuito: hoja Transparente "Fusibles" de tiempo/corriente de características (consultar precios)
Para pick-up, CC de operar:Puro DC, AC puente rectificador o alisado de doble rectificación de onda.
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
B300
Contactos auxiliaresServicio De PilotoCC operada
R300
Contactos auxiliaresDe Uso GeneralCA
240 V
Contactos auxiliaresDe Uso GeneralCA
5 Un
Contactos auxiliaresDe Uso GeneralDC
24 V
Contactos auxiliaresDe Uso GeneralDC
5 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
5 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
Cien veinticinco
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
Cien veinticinco
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (fusible)
10/100 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. Fusible
125/70 Clase J A
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (CB)
10/65 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. CB
50/32 Un
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (fusible)
10/100 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. Fusible
125/125 Clase J A
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (CB)
10/22 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. CB
50/32 Un
