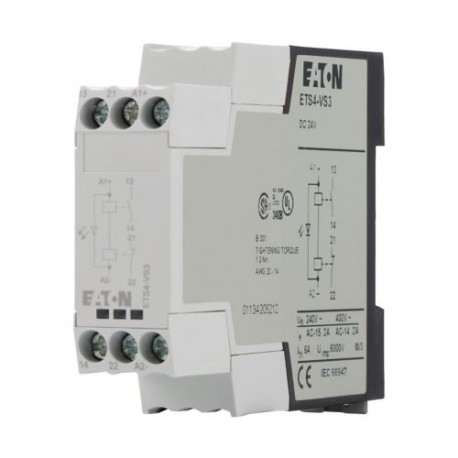

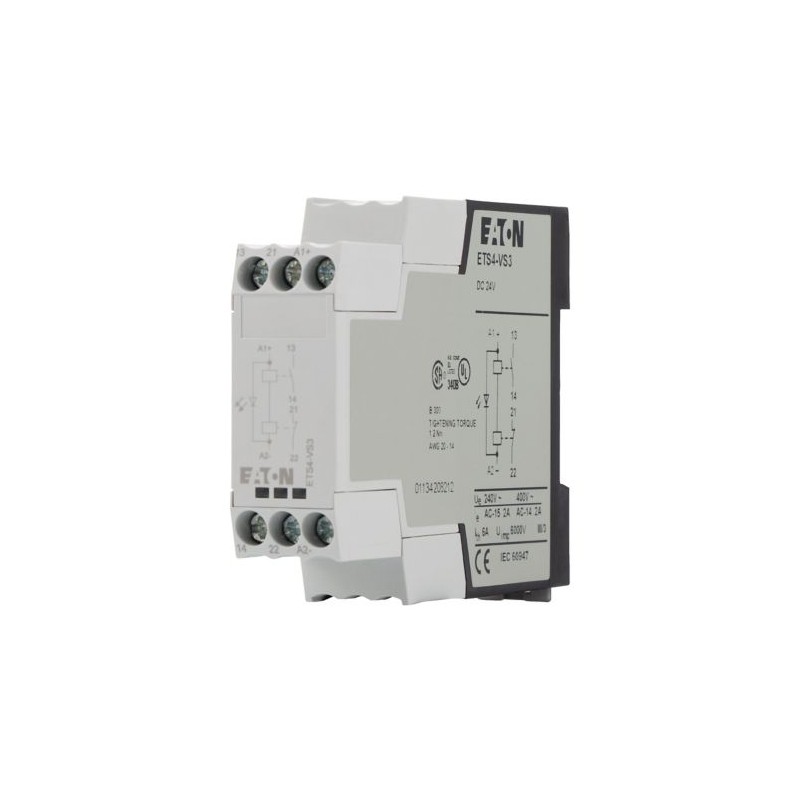

Normas
IEC/EN 60947, VDE 0660, UL, CSA
La esperanza de vida, mecánicaDC operado [Operaciones]
30 x 10Seis
Frecuencia de operación máximaDC operado [Operaciones]
72000 x 10Seis
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 45 °C
Posición de montaje
Como se requiere
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 20 msN/S de contacto
10 g
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Terminal de capacidadesNotas
Sólo el uso de la igualdad de secciones transversales.
Terminal de capacidadesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesSólido o trenzado
16 - 14 AWG
Terminal de tornillo
M3.5
Destornillador Pozidriv
2 Tamaño de la
Destornillador estándar
0.8 x 5.5
1 x 6 mm
Max. par de apriete
1.2 Nm
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/2
Tensión nominal de aislamiento [Uyo]
440 V AC
Tensión nominal [Ue]
440 V CA
Corriente de operación nominal [Ie]AC-15220 V 230 V 240 V [Ie]
2 Un
Corriente de operación nominal [Ie]AC-15380 V 400 V 415 V [Ie]
2 Un
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [24 V]
2.6
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [60 V]
Uno
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [110 V]
0.6 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 15 msContactos en serie:1 [220 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [24 V]
2 Un
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [60 V]
0.6 a
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [110 V]
0.08 a
Corriente de operación nominal [Ie]DC-13DC L/R ≦ 50 msContactos en serie:1 [220 V]
0.08 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [24 V]
0.6 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [60 V]
0.2 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [110 V]
0.08 a
Corriente de operación nominal [Ie]DC-13DC-13 L/R - 300 msContactos en serie:1 [220 V]
0.03 Un
Circuito de Control de la fiabilidad [tasa de fallos]
<10-8, < un fallo en 100 millones de operaciones
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Corriente térmica convencional [Ith]
6 Un
Vida útil de los componentesAC-15230 V, Ie= 0.1 A [Operaciones]
7 x 10Seis
Vida útil de los componentesAC-15230 V, Ie= 1.2 [Operaciones]
1 x 10Seis
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
4 Un rápido
Tolerancia de tensiónPick-up de voltajeDC operado [Pick-up][Pick-up]
0.85 - 1.2 x Uc
El consumo de energíaDC operado [Pull-in = sellado]
0.6 W
factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)DC operado el cierre de retrasoTiempos de conexión, CC operada, max. el cierre de retraso
7 ms
El tiempo de cambio en el 100 % de US(valor recomendado)CC operada, retardo de apertura
3 ms
Notas
Para la corriente de operación nominal: Hacer y romper condiciones a DC-13, L/R constante, como se indica
Max. fusibles para protección de corto circuito: hoja Transparente "Fusibles" de tiempo/corriente de características (consultar precios)
Para pick-up, CC de operar:Puro DC, AC puente rectificador o alisado de doble rectificación de onda.
Para la conexión sección transversal: sólo el uso de la igualdad de secciones transversales
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
B300
