> >>NZM3-XTVD 260170 0004358799 ELECTRIC Maneta rotativa a puerta, candable, NZM3
Anterior producto Siguiente producto

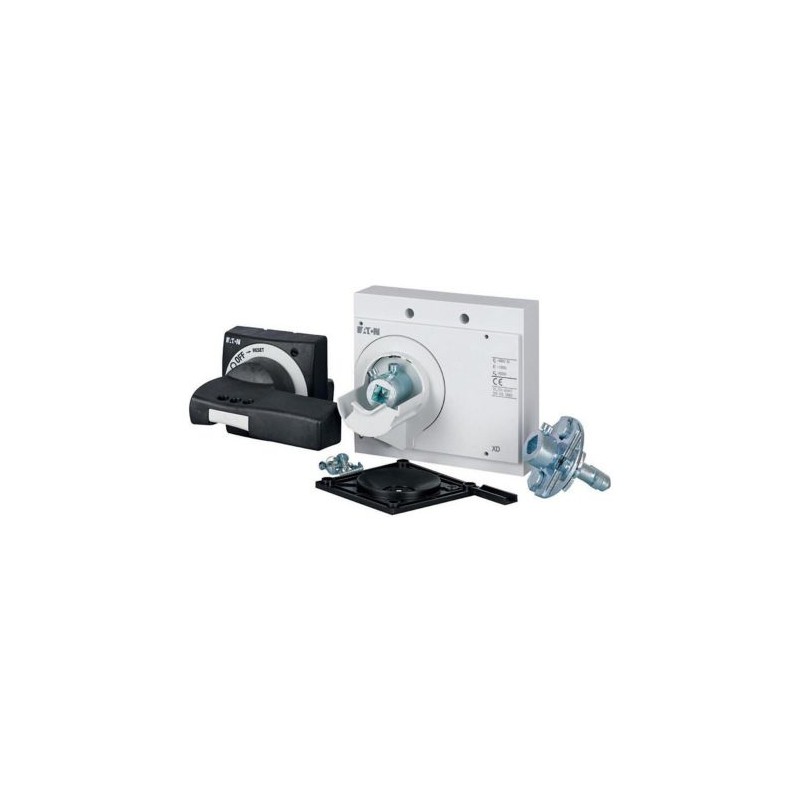

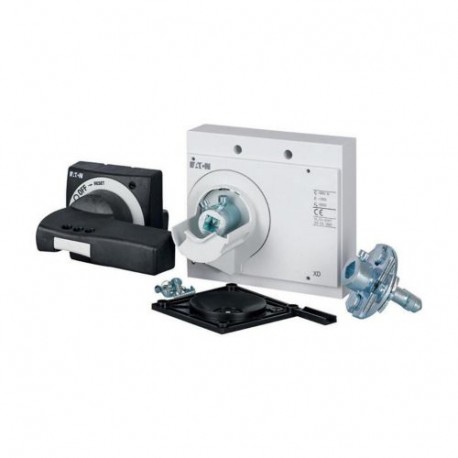

NZM3-XTVD 260170 0004358799 EATON ELECTRIC Maneta rotativa a puerta, candable, NZM3 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM3-XTVD 260170 0004358799 EATON ELECTRIC Maneta rotativa a puerta, candable, NZM3

NZM3-XTVD

260170

0004358799

EATON-MOELLER

Maneta rotativa a puerta, candable, NZM3

Más detalles


Interruptores de baja tensión > Maneta para dispositivos de conmutación

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $128.74
Precio unitario: $128.74

Cantidad Precio
1+$128.74
2+$115.54
3+$110.16
4+$109.47
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Puerta de acoplamiento giratorio de la manija, cerradura, tamaño 3
Accesorios opcionales para el interruptor de potencia de la serie NZM ofrece un amplio portafolio de posibilidades de aplicación para uso en todo el mundo. Modular de los grupos funcionales que hacen de montaje sencillo y flexible. Nota: Completa incluyendo rotatorio de la unidad y las partes de acoplamiento. Externo de advertencia de la placa/etiqueta de designación puede ser recortada en. Estándar, negro/gris. Bloqueable en la posición 0 en la empuñadura con hasta 3 candados. Con enclavamiento de puerta. Puede ser utilizado con: NZM3(-4), PN3(-4), N(S)3(-4)

Programa de entrega

Gama de productos
Accesorios
Accesorios
Puerta de acoplamiento giratorio de la manija
Norma/Autorización
UL/CSA, IEC
Tamaño de construcción
NZM3
Descripción
Puerta de acoplamiento giratorio de la manija de la operación del interruptor a través de la cerrada de la puerta del panel de control
La función
Estándar, negro/gris
Clase de protección
IP66
UL/CSA Tipo 4X, Tipo 12
De la instalación de cierre
bloqueable en la posición 0 en la empuñadura con hasta 3 candados
Con enclavamiento de puerta
Enclavamiento de puerta
No derrotado en el cerrado de posiciones DE APAGADO y encendido
Puede ser modificado en el desbloqueo EN la posición
Puede ser modificado de tal manera que puede ser derrotado desde el exterior utilizando un destornillador
La puerta se puede abrir en OFF
Proyecto de planificación de la información
Externo de advertencia de la placa/etiqueta de designación puede ser recortada en.
Completa incluyendo rotatorio de la unidad y las partes de acoplamiento
Eje de extensión, además, necesario.
Para el uso con
NZM3(-4), PN3(-4), N(S)3(-4)
con cerradura
solo
Notas

Interruptor también puede ser instalado en una posición de acostado de 90 ° a la izquierda/derecha, con la mano todavía en la misma posición.

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Asa para poder interruptor de circuito (EC000229)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Asa para dispositivos de conmutación ([email protected] [AKF012014])
Con cerradura
Sí
Color
Negro
Adecuado para parada de emergencia
No
Con eje de extensión de la
No
Adecuado para la alimentación de interruptor de circuito
Sí
Adecuado para el interruptor-seccionador
Sí

Aprobaciones

Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947, marcado CE
UL File No.
E140305
UL Categoría de Control No.
DIHS
Archivo CSA No.
Cero veintidos mil ochenta y seis
CSA Clase No.
1437-01
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP66, UL/CSA Tipo 4X, 12

Dimensiones

123X368
123X196
123X489
Mínimo de la puerta de acoplamiento giratorio manija de la puerta del despacho de punto de pivote
