> >>NZM2-XRD220-250DC 115395 ELECTRIC Motor accionamiento a distancia, 220-250VDC, styard
Anterior producto Siguiente producto

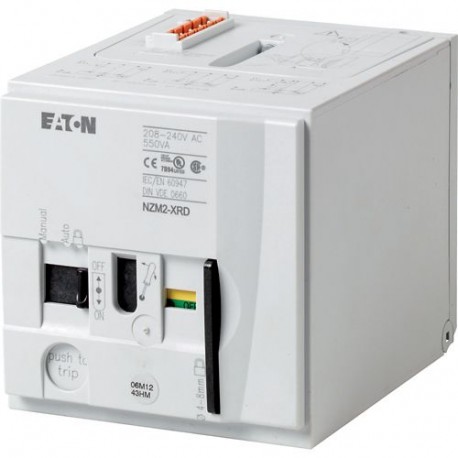

NZM2-XRD220-250DC 115395 EATON ELECTRIC Motor accionamiento a distancia, 220-250VDC, styard Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM2-XRD220-250DC 115395 EATON ELECTRIC Motor accionamiento a distancia, 220-250VDC, styard

NZM2-XRD220-250DC

115395

EATON-MOELLER

Motor accionamiento a distancia, 220-250VDC, styard

Operador remoto, 220-250 VCC, estándar

Más detalles


Interruptores de baja tensión > Accionamiento eléctrico para disyuntor

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $563.72
Precio unitario: $563.72

Cantidad Precio
1+$563.72
2+$563.72
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Operador remoto, 220-250VDC, estándar
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: para el control remoto de la conmutación de los interruptores de circuito y los interruptores-seccionadores. ENCENDIDO y APAGADO y restablecimiento por medio de cable de dos o tres cables de control. Cambio Local a mano posible. bloqueable en la posición 0 del operador remoto con hasta 3 candados (hasp espesor: 4–8mm). Interruptor deslizante para Auto o Manual. Max. número de contactos auxiliares: 2 estándar de los contactos auxiliares, 1 viaje de indicación de interruptores auxiliares No puede ser combinada con interruptor-seccionador PN.. No puede ser combinado con enclavamiento mecánico. Puede ser utilizado para: NZM2(-4) , N(N/S)2(-4)

Programa de entrega

Gama de productos
Accesorios
Accesorios
Operador remoto, estándar
Frecuencia nominal de funcionamiento
DC
Norma/Autorización
UL/CSA, IEC
Tamaño de construcción
NZM2
Descripción

Para la conmutación remota de interruptores de circuito y los interruptores-seccionadores.

ENCENDIDO y APAGADO y restablecimiento por medio de cable de dos o tres cables de control.

Cambio Local a mano posible.

Bloqueable en la posición 0 del operador remoto con hasta 3 candados (hasp espesor: 4 mm a 8 mm)

Tenga en cuenta durante la ingeniería:
Tres cables de control Terminal 70/71:
NZM-XR: Contacto de carga de acuerdo a los datos técnicos
NZM2-DIFRACCIÓN DE RAYOS X: Completa la corriente fluye a través del contacto durante la hacen y se rompen!
RMQ serie de elementos de contacto puede ser utilizado para la NZM2(3.4)-XR(D)...operadores remotos.
-De dos hilos de control Terminal de 75:
NZM-XR: La disponibilidad operacional de la señal cuando la tapa está cerrada y no bloqueada.
NZM2-DIFRACCIÓN DE RAYOS X: La disponibilidad operacional de la señal cuando se desliza el interruptor de Auto.
Deslizando el interruptor con tres posiciones: Manual/Automático/Bloqueado fiable
la diferenciación de conectado posiciones.
AC-15: 400 V; 2
DC-13: 220 V; 0.2 A
Tres cables de control con retorno automático a la posición 0 después de que el interruptor se ha disparado
Ciclo de conmutación:
En paralelo operador remoto de la conexión
El cierre de retraso
110 – 170 ms
Tiempo de descanso
110 – 170 ms
Nominal de la tensión de control [Us]
220 - 250 V DC V
Número de polos
3/4 polos
Para el uso con
NZM2(-4)
N(S)2(-4)
Proyecto de planificación de la información
Interruptor deslizante para "Auto" o "Manual"
Max. número de contactos auxiliares: 2 estándar de los contactos auxiliares, 1 viaje de indicación de interruptores auxiliares
No puede ser combinada con interruptor-seccionador PN...
No se puede combinar con enclavamiento mecánico
No instale M22-CK11(20/02) de doble contactos auxiliares en el centro de contacto auxiliar de la ranura en NZM2-DIFRACCIÓN de rayos x
Ingeniería de la información (hoja de catálogo)

Datos técnicos

Operador remoto
Nominal de la tensión de control [Us]DC [Us]
220-250 V DC
Rango de operaciónCA
0.85 - 1.1 x Us
Rango de operaciónDC
0.85 - 1.1 x Us
Potencia del MotorDC24 V ... 30 V DC [P]
450 W
Mínimo de duración de la señal decon el interruptor de on
100 ms
Mínimo de duración de la señal decon interruptor de apagado
100 ms
La esperanza de vida, mecánica [Operaciones]
Veinte mil
Frecuencia de operación máximaMax. frecuencia de operación
120 operaciones/h
Terminal de capacidadesSólido o conductor flexible, con virola
0,75 - 2,5 mmDos
Terminal de capacidades
18 ... 14 AWG

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / operador de Motor para la alimentación en el disyuntor (EC001030)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / accionamiento Eléctrico para interruptores de circuito ([email protected] [AKF010013])
Tipo de interruptor de la unidad de
La unidad de Motor
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
220 - 250 V
Voltaje tipo de accionamiento
DC

Aprobaciones

Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947, marcado CE
UL File No.
E140305
UL Categoría de Control No.
DIHS
Archivo CSA No.
Cero veintidos mil ochenta y seis
CSA Clase No.
1437-01
América Del Norte Certificación
En la lista UL, certificación CSA

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
