INX40B4-32W
150123
EATON-MOELLER
1

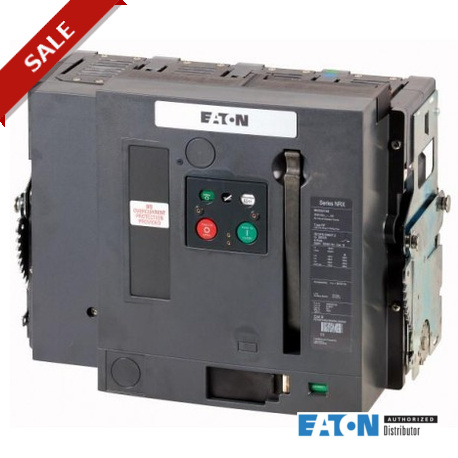

RES6324WSW0NMNN2MNDX Interruptor-Seccionador,4P,3200A,extraible
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gama de productos | Aire interruptores/interruptores-seccionadores | ||
Gama de productos | Abrir interruptores-seccionadores | ||
Rango De Corriente | Hasta 4000 a | ||
Tipo de instalación | Desmontables | ||
Tamaño de construcción | INX40 | ||
Sistema de liberación | sin libera | ||
Norma/Autorización | IEC | ||
Número de polos | 4 polos | ||
Grado de Protección | IP20, IP55 con tapa protectora, IP41 puerta de sellado marco | ||
opcionalmente fittable por el usuario con la gama completa de accesorios | |||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 3200 |
La capacidad de fabricación de Icm a 440 V 50/60 Hz | Yocm | kA | 145 |
t = 1 s | Yocw | kA | 66 |
t = 3 s | Yocw | kA | 66 |
General | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Almacenamiento | na de na | °C | -40 - +70 |
Temperatura ambiente | °C | -25 - +70 | |
Posición de montaje | |||
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 3200 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 560 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060010]) | |||
Versión como interruptor principal | Sí | ||
Versión de mantenimiento/servicio interruptor de | No | ||
Versión como interruptor de seguridad | No | ||
La versión de parada de emergencia de la instalación | No | ||
Versión como interruptor inversor | No | ||
Max. nominal tensión de funcionamiento de la Ue CA | V | 690 | |
Voltaje nominal de operación | V | 690 - 690 | |
Calificación permanente de la actual Iu | Un | 3200 | |
Calificación permanente de la corriente en AC-21, 400 V | Un | 0 | |
El funcionamiento nominal de alimentación en AC-3 A 400 V | kW | 0 | |
Nominal de corta duración corriente asignada lcw | kA | 66 | |
El funcionamiento nominal de alimentación en AC-23, 400 V | kW | 0 | |
De conmutación de potencia a 400 V | kW | 0 | |
Acondicionado nominal de corriente de corto circuito Ci | kA | 144 | |
Número de polos | 4 | ||
Número de contactos auxiliares como contacto normalmente cerrado | 0 | ||
Número de contactos auxiliares como contacto normalmente abierto | 0 | ||
Número de contactos auxiliares como de cambio de contacto | 2 | ||
La unidad de Motor opcional | Sí | ||
La unidad de Motor integrado | No | ||
Liberación de tensión opcional | Sí | ||
Dispositivo de construcción | Integrado en el dispositivo de la diapositiva en la técnica (extraíble) | ||
Adecuado para la planta de montaje | Sí | ||
Adecuado para montaje frontal 4-agujero | No | ||
Adecuado para montaje delantero centro | No | ||
Adecuado para la placa de distribución de la instalación | Sí | ||
Adecuado para el intermedio de montaje | No | ||
Color del elemento de control | Verde | ||
Tipo de elemento de control | Botón pulsador | ||
Interlockable | Sí | ||
Tipo de conexión eléctrica del circuito principal | La conexión ferroviaria | ||
Grado de protección (IP), frente | IP20 |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGUE EATON EN.pdf | 51 Mbytes | |
Int.-Seccionador,4P,3200A,extraible - EATON - INX40B4-32W - 150123 | 243 Kbytes |
