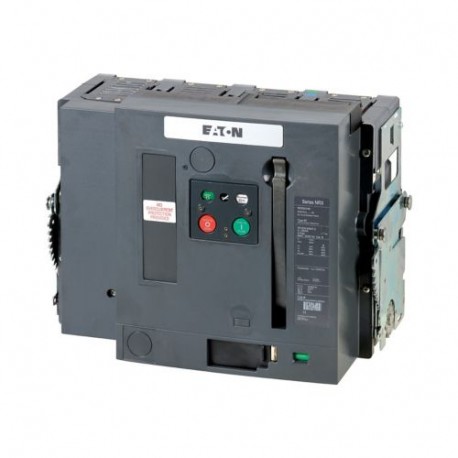

INX40B4-16W 150120 EATON MOELLER RES6164WSW0NMNN2MNDX Interruptor-Seccionador,4P,1600A,extraible Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

INX40B4-16W 150120 EATON MOELLER RES6164WSW0NMNN2MNDX Interruptor-Seccionador,4P,1600A,extraible

INX40B4-16W

150120

EATON - MOELLER

Disponible

Envío el hoy

Producto bajo demanda, no admite devolución.

RES6164WSW0NMNN2MNDX Interruptor-Seccionador,4P,1600A,extraible

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

Interruptores automáticos IZM - EATON - MOELLER

Interruptores seccionadores IN - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Aire interruptores/interruptores-seccionadores
Gama de productos
  Abrir interruptores-seccionadores
Rango De Corriente
  Hasta 4000 a
Tipo de instalación
  Desmontables
Tamaño de construcción
  INX40
Sistema de liberación
  sin libera
Norma/Autorización
  IEC
Número de polos
  4 polos
Grado de Protección
  IP20, IP55 con tapa protectora, IP41 puerta de sellado marco

  opcionalmente fittable por el usuario con la gama completa de accesorios
Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn1600
La capacidad de fabricación de Icm a 440 V 50/60 Hz
YocmkA145
t = 1 s
YocwkA66
t = 3 s
YocwkA66
Datos técnicos
General
Normas
  IEC/EN 60947
Temperatura ambiente

Almacenamiento
na de na°C-40 - +70
Temperatura ambiente
 °C-25 - +70
Posición de montaje

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn1600
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW255
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C70
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060010])
Versión como interruptor principal

Versión de mantenimiento/servicio interruptor de
  No
Versión como interruptor de seguridad
  No
La versión de parada de emergencia de la instalación
  No
Versión como interruptor inversor
  No
Max. nominal tensión de funcionamiento de la Ue CA
 V690
Voltaje nominal de operación
 V690 - 690
Calificación permanente de la actual Iu
 Un1600
Calificación permanente de la corriente en AC-21, 400 V
 Un0
El funcionamiento nominal de alimentación en AC-3 A 400 V
 kW0
Nominal de corta duración corriente asignada lcw
 kA66
El funcionamiento nominal de alimentación en AC-23, 400 V
 kW0
De conmutación de potencia a 400 V
 kW0
Acondicionado nominal de corriente de corto circuito Ci
 kA144
Número de polos
  4
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  2
La unidad de Motor opcional

La unidad de Motor integrado
  No
Liberación de tensión opcional

Dispositivo de construcción
  Integrado en el dispositivo de la diapositiva en la técnica (extraíble)
Adecuado para la planta de montaje

Adecuado para montaje frontal 4-agujero
  No
Adecuado para montaje delantero centro
  No
Adecuado para la placa de distribución de la instalación

Adecuado para el intermedio de montaje
  No
Color del elemento de control
  Verde
Tipo de elemento de control
  Botón pulsador
Interlockable

Tipo de conexión eléctrica del circuito principal
  La conexión ferroviaria
Grado de protección (IP), frente
  IP20

Datasheet - PDF

Title:Language:Size:Type:
pdf-Int.-Seccionador,4P,1600A,extraible - EATON - INX40B4-16W - 150120English243 Kbytespdf-Int.-Seccionador,4P,1600A,extraible - EATON - INX40B4-16W - 150120
