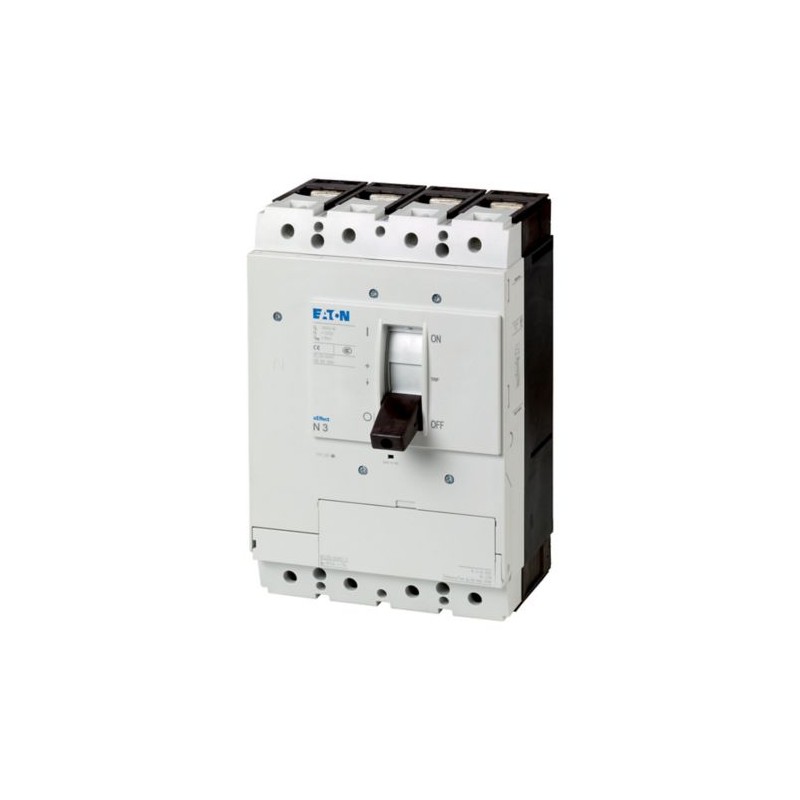

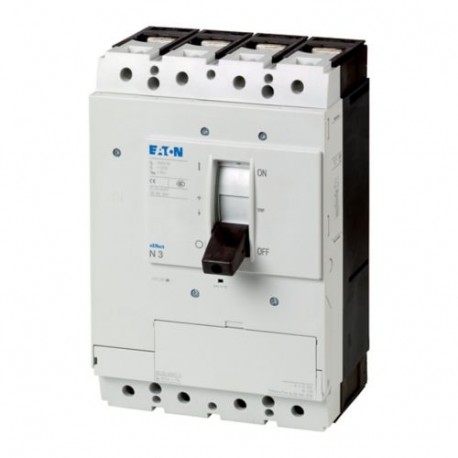

N3-4-400 266023 0004358932 EATON ELECTRIC Int. seccionador N, 4P 400A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

N3-4-400 266023 0004358932 EATON ELECTRIC Int. seccionador N, 4P 400A

N3-4-400

266023

0004358932

EATON-MOELLER

Int. seccionador N, 4P 400A

Más detalles


Interruptores de baja tensión > Seccionador

Interruptores Automáticos Caja Moldeada NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,109.27
Precio unitario: $1,109.27

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

Más Información



Interruptor-seccionador 4p 400A BG3
Interruptores-seccionadores N.. - Cumplir con las propiedades de aislamiento, incluso para la puesta a tierra de las redes de TI. Los accesorios, tales como el puente de los kits, terminales de conexión y de la puerta de acoplamiento giratorio asas de habilitar la instalación individual en los más variados sistemas de distribución. Interruptores auxiliares, voltaje de prensa y operadores remotos facilitar la señalización y automatización. Notas: interruptor principal entre sus características positivas de la unidad de acuerdo a la norma IEC/EN 60204 und VDE 0113. Aislar características según IEC/EN 60947-3 y VDE 0660. barras de la etiqueta de la cubierta de acuerdo a VDE 0160 Parte 100.

Programa de entrega

Gama de productos
Interruptores-seccionadores
Función de protección
Los seccionadores/interruptores principales
Norma/Autorización
IEC
Tipo de instalación
Fijo
Tamaño de construcción
N3
Descripción
Interruptor principal características, incluyendo la tracción positiva a la norma IEC/EN 60204 y VDE 0113.
Aislar las características de la norma IEC/EN 60947-3 y VDE 0660.
Barras de la etiqueta de la cubierta VDE 0160 Parte 100.
Número de polos
4 polos
Equipo estándar
Tornillo de conexión
Posiciones del interruptor de
I, +, 0
Corriente nominal = corriente ininterrumpida nominal [In= You]
Cuatrocientos
Protección del cortocircuito máx. fusible gL-característica
630 gL

Datos técnicos

General
Normas
IEC/EN 60947
Protección contra los contactos directos
El dedo y la parte posterior de la mano la prueba de la norma DIN EN 50274/VDE 0106 parte 110
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
20 (media sinusoidal de choque de 20 ms) g
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Posición de montajePosición de montaje
Vertical y 90° en todas las direcciones
Con la corriente residual de liberación XFI:
- NZM1, N1, NZM2, N2: vertical y 90° en todas las direcciones
con el plug-in adaptador de elementos
- NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierda
con extraíble de la unidad:
- NZM3, N3: vertical, 90 ° a la izquierda
- NZM4, N4: vertical
con operador remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y 90° en todas las direcciones

La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
En el área de los dispositivos HMI: IP20 (basic tipo de protección)
Grado de protecciónCerramientos
Con aislante de sonido envolvente: IP40
Con puerta de acoplamiento giratorio de la manija: IP66
Grado de protecciónTerminaciones
Túnel terminal: IP10
Fase aislador y la banda terminal: IP00
Interruptores-seccionadores
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Frecuencia nominal de funcionamiento [f]
50/60 Hz
Corriente nominal = corriente ininterrumpida nominal [In= You]
Cuatrocientos
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 690 V
Nominal de corto circuito de la capacidad de fabricación [Icm]
690 V 50/60 H [Ic]
25 kA
Nominal de corta duración corriente asignada
t = 0,3 s [Icw]
12 kA
t = 1 s [Icw]
12 kA
Nominal condicional de la corriente de cortocircuito [kA]
Con fusible
PN3(N3)-400...630: 630 a gG/gL
400 ... 415 V
100 kA
690 V
80 kA
Con aguas abajo del fusible
PN3(N3)-400...630: 630 a gG/gL
400 ... 415 V
100 kA
690 V
80 kA
Clasificados de decisiones y la capacidad de romper
Corriente de operación nominal [Ie]AC-22/23A415 V [Ie]
Seiscientos treinta
Corriente de operación nominal [Ie]AC-22/23A690 V [Ie]
Seiscientos treinta
La esperanza de vida, mecánica [Operaciones]
Quince mil
Max. frecuencia de operación
60 Ops/h
La esperanza de vida, eléctricos
AC-1400 V, 50/60 Hz [Operaciones]
Cinco mil
AC-1415 V 50/60 Hz [Operaciones]
Cinco mil
AC-1690 V 50/60 Hz [Operaciones]
Tres mil
AC-3400 V, 50/60 Hz [Operaciones]
Tres mil
AC-3415 V 50/60 Hz [Operaciones]
Tres mil
AC-3690 V 50/60 Hz [Operaciones]
Dos mil
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Accesorios opcionales
Caja terminal
Túnel terminal
de conexión en la parte posterior
Conductores de cobre y cablesCaja terminalSólido
2 x 16 mmDos
Conductores de cobre y cablesCaja terminalCadena
1 x (35 - 240)
2 x (25 - 120) mmDos
Conductores de cobre y cablesTúnel terminalCadena1-agujero
1 x (25 - 185) mmDos
Conductores de cobre y cablesTúnel terminalCadenaDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
Conductores de cobre y cablesPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x 16
2 x 16 mmDos
Conductores de cobre y cablesPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 120)
2 x (25 - 120) mmDos
Conductores de cobre y cablesPerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de ancho de extensión
2 x 300 mmDos
Al de los conductores, Al cableTúnel terminalSólido
1 x 16 mmDos
Al de los conductores, Al cableTúnel terminalCadena1-agujero
1 x (25 - 185)2)mmDos
Al de los conductores, Al cableTúnel terminalCadena
2)Je nach Kabelhersteller bis zu 240 mm2 anschließbar.
Al de los conductores, Al cableTúnel terminalCadenaDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
Al de los conductores, Al cablePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x 16
2 x (10 - 16) mmDos
Al de los conductores, Al cablePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 120)
2 x (25 - 120) mmDos
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2 x) 10 x 50 x 1.0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
20 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (10 x 50) mm

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Cuatrocientos
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
43.2 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060013])
Versión como interruptor principal
Versión de mantenimiento/servicio interruptor de
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
Versión como interruptor inversor
No
Número de interruptores
Uno
Max. nominal tensión de funcionamiento de la Ue CA
690 V
Voltaje nominal de operación
690 - 690 V
Calificación permanente de la actual Iu
Cuatrocientos
Calificación permanente de la corriente en AC-23, 400 V
0 Un
Calificación permanente de la corriente en AC-21, 400 V
0 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
Nominal de corta duración corriente asignada lcw
12 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
200 kW
De conmutación de potencia a 400 V
0 kW
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Número de polos
Cuatro
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
La unidad de Motor integrado
No
Liberación de tensión opcional
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para la planta de montaje
Adecuado para montaje frontal 4-agujero
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
Adecuado para el intermedio de montaje
Color del elemento de control
Negro
Tipo de elemento de control
Eje de balancín de la palanca de
Interlockable
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Grado de protección (IP), frente
IP20
Grado de protección (NEMA)

Dimensiones

123X332
① Golpe de la zona, la separación mínima a las partes adyacentes
② La separación Mínima a las partes adyacentes
123X553

Datasheet - PDF

Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
