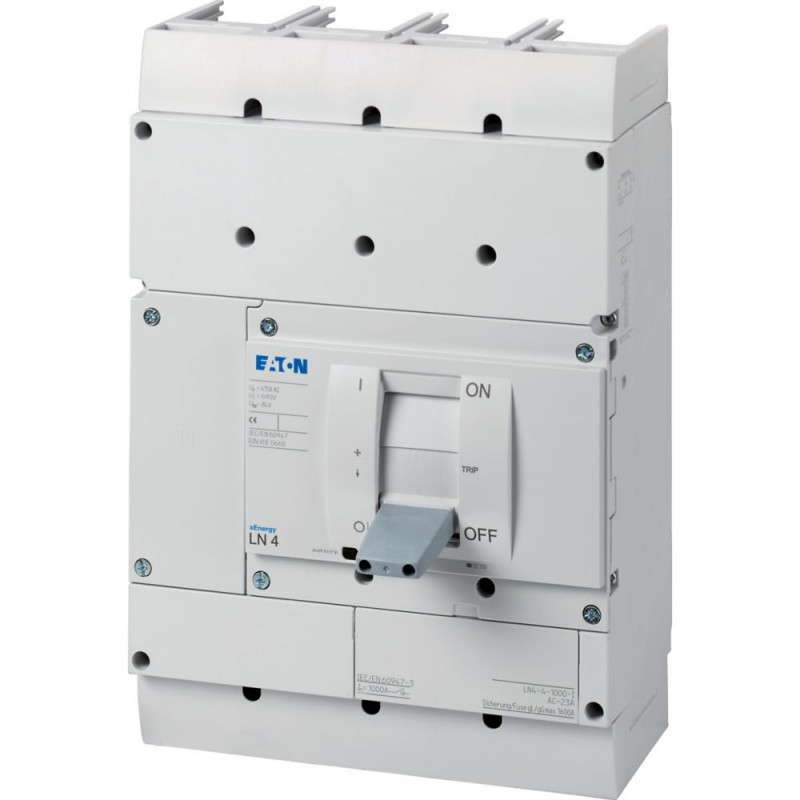

Interruptores-seccionadores
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Frecuencia nominal de funcionamiento [f]
50/60 Hz
Corriente nominal = corriente ininterrumpida nominal [In= You]
Mil
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 525 V
Nominal de corto circuito de la capacidad de fabricación [Icm]
Nominal de corta duración corriente asignada
Nominal condicional de la corriente de cortocircuito [kA]
Con fusible
N4-630...1600: 2 x 800 a gG/gL
Con aguas abajo del fusible
N4-630...1600: 2 x 800 a gG/gL
Clasificados de decisiones y la capacidad de romper
Corriente de operación nominal [Ie]415 V [Ie]
1600 a
Corriente de operación nominal [Ie]690 V [Ie]
1600 a
Corriente de operación nominal [Ie]415 V [Ie]
1600 a
Corriente de operación nominal [Ie]690 V [Ie]
1600 a
La esperanza de vida, mecánica [Operaciones]
Diez mil
Max. frecuencia de operación
60 Ops/h
La esperanza de vida, eléctricos
400 V, 50/60 Hz [Operaciones]
Tres mil
415 V 50/60 Hz [Operaciones]
Tres mil
690 V 50/60 Hz [Operaciones]
Dos mil
400 V, 50/60 Hz [Operaciones]
Dos mil
415 V 50/60 Hz [Operaciones]
Dos mil
690 V 50/60 Hz [Operaciones]
Mil
Total tiempo de descanso en corto-circuito
< 10 ms
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreTúnel terminalCadena4-agujero
4 x (50 - 240) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (120 - 185)
4 x (50 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
1 x (120 - 300) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (95 - 300) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble orificio [min.]
2 x (95 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble orificio [máx.]
4 x (35 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de ancho de extensión
4 x 300
6 x (95 - 240) mmDos
Al de los conductores, cable de CuTúnel terminalCadena4-agujero
4 x (50 - 240) mmDos
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
(2 x) 10 x 50 x 1.0 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
(2 x) 10 x 50 x 1.0 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2 x) 10 x 80 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [máx.]
(2 x) 10 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Módulo de la placa deSolo agujero
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2 x) 10 x 80 x 1.0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
2 x (50 x 10)
2 x (80 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble agujero
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [min.]
60 x 10 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (80 x 10 mm)
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
