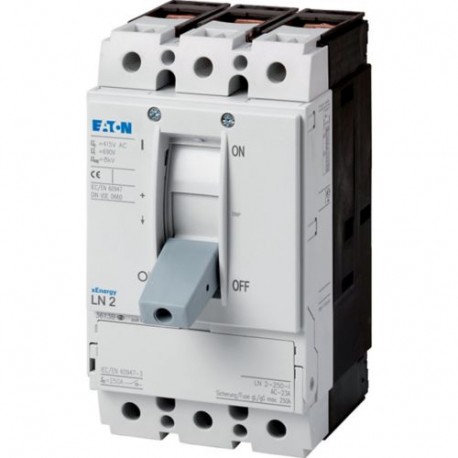

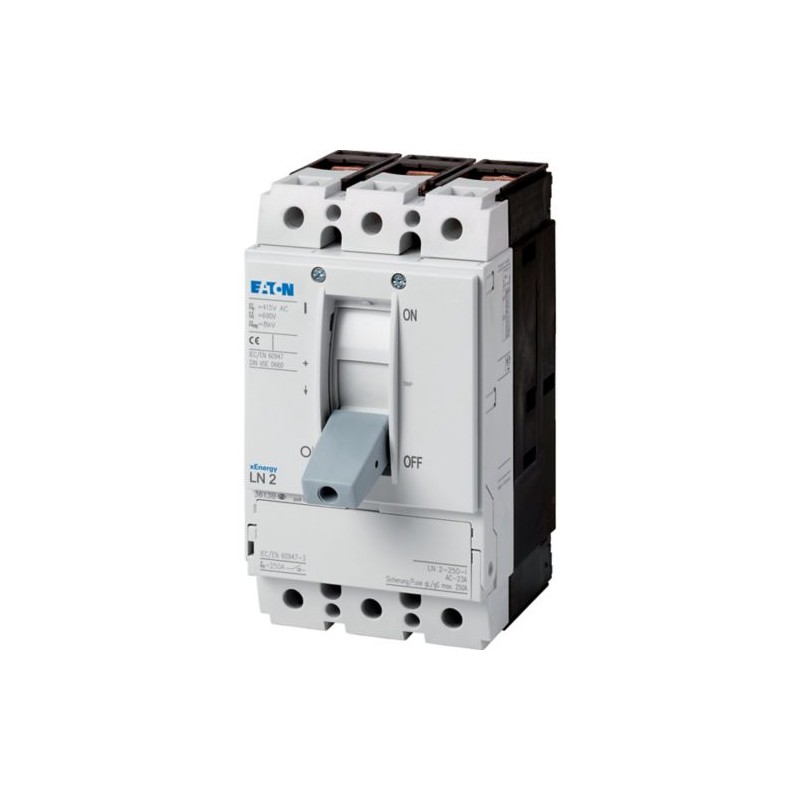

Interruptores-seccionadores
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Frecuencia nominal de funcionamiento [f]
50/60 Hz
Corriente nominal = corriente ininterrumpida nominal [In= You]
Doscientos
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 690 V
Nominal de corto circuito de la capacidad de fabricación [Icm]
690 V 50/60 H [Ic]
5.5 kA
Nominal de corta duración corriente asignada
Nominal condicional de la corriente de cortocircuito [kA]
Con fusible
PN2(N2)-160...250: 250 a gG/gL
Con aguas abajo del fusible
PN2(N2)-160...250: 250 a gG/gL
Clasificados de decisiones y la capacidad de romper
Corriente de operación nominal [Ie]415 V [Ie]
250 Un
Corriente de operación nominal [Ie]690 V [Ie]
250 Un
Corriente de operación nominal [Ie]415 V [Ie]
250 Un
Corriente de operación nominal [Ie]690 V [Ie]
250 Un
La esperanza de vida, mecánica [Operaciones]
Veinte mil
Max. frecuencia de operación
120 operaciones/h
La esperanza de vida, eléctricos
400 V, 50/60 Hz [Operaciones]
Diez mil
415 V 50/60 Hz [Operaciones]
Diez mil
690 V 50/60 Hz [Operaciones]
Siete mil quinientos
400 V, 50/60 Hz [Operaciones]
Siete mil quinientos
415 V 50/60 Hz [Operaciones]
Siete mil quinientos
690 V 50/60 Hz [Operaciones]
Cinco mil
Total tiempo de descanso en corto-circuito
< 10 ms
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreCaja terminalSólido
1 x (4 - 16)
2 x (4 - 16) mmDos
Ronda de conductor de cobreCaja terminalCadena
1 x (25 - 185)
2 x (25 - 70) mmDos
Ronda de conductor de cobreTúnel terminalSólido
1 x (16 - 185) mmDos
Ronda de conductor de cobreTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x (4 - 16)
2 x (4 - 16) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 185)
2 x (25 - 70) mmDos
Al de los conductores, cable de CuTúnel terminalSólido
1 x 16 mmDos
Al de los conductores, cable de CuTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
2 x 16 x 0.8 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
2 x 9 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
2 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 16 x 0.8 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M8
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
16 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
20 x 5 mm
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
