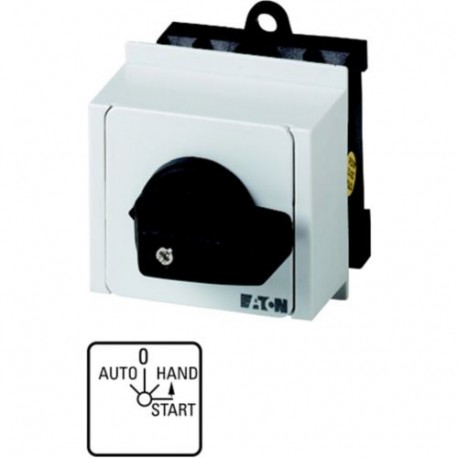

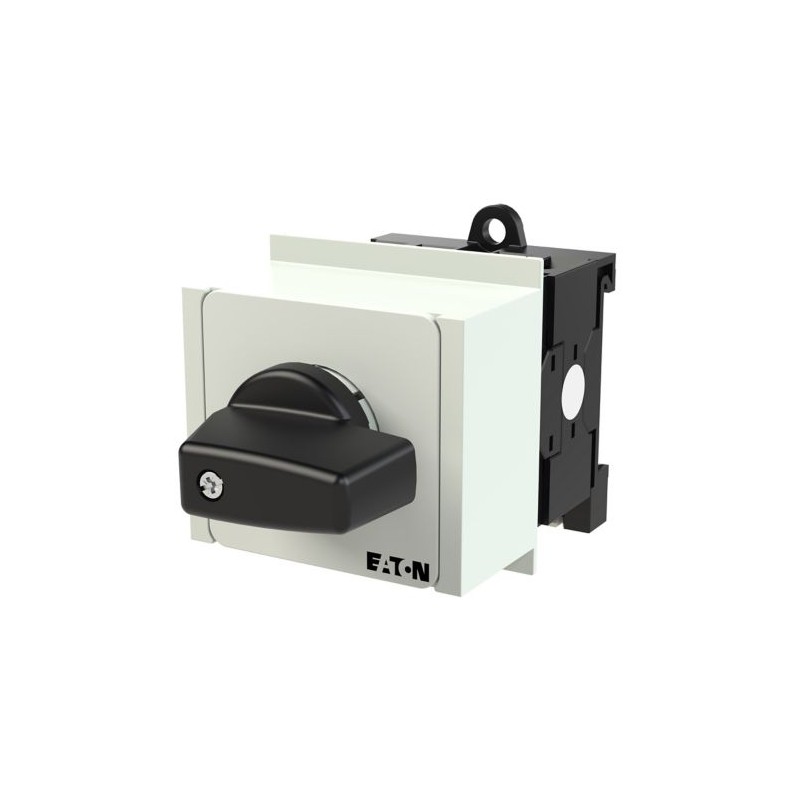

T0-2-15907/IVS 076423 EATON ELECTRIC Interruptor Conmutador 4 polos 20 A Placa indicadora: AUTO-0-Hand START.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T0-2-15907/IVS 076423 EATON ELECTRIC Interruptor Conmutador 4 polos 20 A Placa indicadora: AUTO-0-Hand START..

T0-2-15907/IVS

076423

EATON-MOELLER

Interruptor Conmutador; 4 polos; 20 A; Placa indicadora: AUTO-0-Hand

Interruptor Conmutador 4 polos 20 A Placa indicadora:

Más detalles


Interruptores de baja tensión > Interruptor de control

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $68.00
Precio unitario: $68.00

Cantidad Precio
1+$68.00
2+$63.92
3+$58.29
4+$55.11
6+$52.14
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


el selector de Contactos: 4, la función de pulso de INICIO, 20, etiqueta frontal: AUTO-0-MANO
Interruptor de Rango: unidad de control, de Conformidad con las normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Seccionadores, de alimentación según IEC/EN 60947-3, tipo de Detector: T0, con una palanca negra y placa frontal, Contactos: 4, Función de pulso: con la función pulso de INICIO, Grado de protección: Frontal IP30, construcción: integrados y sistemas de distribución, modular, el Ángulo de operación de 45 °, una Característica de interruptor: pulso/permanente con 0 posiciones, con retorno MANUAL, 2 Unidades de construcción/e nominal de Corriente ininterrumpida: Ui= 20 A, etiqueta frontal: AUTO-0-MANO
Interruptor de Rango: unidad de control, de Conformidad con las normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Seccionadores, de alimentación según IEC/EN 60947-3, tipo de Detector: T0, con una palanca negra y placa frontal, Contactos: 4, Función de pulso: con la función pulso de INICIO, Grado de protección: Frontal IP30, construcción: integrados y sistemas de distribución, modular, el Ángulo de operación de 45 °, una Característica de interruptor: pulso/permanente con 0 posiciones, con retorno MANUAL, 2 Unidades de construcción/e nominal de Corriente ininterrumpida: Ui= 20 A, etiqueta frontal: AUTO-0-MANO

Programa de entrega

Surtido
unidad de control
Tipo de Detector
T0
La función básica de
interruptor de
con la palanca negra y placa frontal
Contactos
Cuatro
La función pulso
con la función pulso de INICIO
Grado de protección
Frontal IP30
Diseño
Integrado en los sistemas de distribución-modular
000Z082
Símbolo del circuito
115S325-2
Ángulo de la maniobra
45 °
Función de conmutación
impulso/permanente
con la posición " 0"
con el retorno a la MANUAL
Código de diseño
Quince mil novecientos siete
No. la placa frontal
115K030
la placa frontal
AUTO-0-MANO<INICIO
La potencia nominal de utilización AC-23A, 50 - 60 Hz [P]
400 V [P]
5.5 kW
Nominal de corriente ininterrumpida [Iu]
20 A
Nota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
Número de unidades de construcción
2 diseño de la Unidad/y

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Los seccionadores, de alimentación según IEC/EN 60947-3
Adecuación a los climas
Calor húmedo, constante, según IEC 60068-2-78
El calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteun día
-25 - +50 °C
Temperatura ambienteen caso de que
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal soportada de impulso [Uimp]
6000 V AC
Resistencia a los golpes
15 g
Posición de montaje
opcional
Contactos de relé
Parámetros eléctricosTensión nominal [Uy]
690 V CA
Parámetros eléctricosNominal de corriente ininterrumpida [Iu]
20 A
Parámetros eléctricosNota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
La función de carga es intermitente, de la Clase 12A PARTIR DE 25 % Y
2 x Ely
La función de carga es intermitente, de la Clase 12A PARTIR DE 40 % Y
1.6 x Ely
La función de carga es intermitente, de la Clase 12A PARTIR DE 60 % Y
1.3 x Ely
La resistencia a cortocircuitocon los fusibles de carga máx.
20 a gG/gL
La resistencia a corto tiempo actual (Actual 1-s) [Icw]
Trescientos veintela eff
Nota sobre la corriente admisible de corta-corriente de tiempo de Icw
El actual 1 segundo
Corriente de corto-circuito [Iq]
6 kA
El poder
Nominal de cierre cos ϕ de acuerdo con IEC 60947-3
Ciento treinta
Interrupción nominal cos ϕ IEC 60947-3230 V
100 A
Interrupción nominal cos ϕ IEC 60947-3400/415 V
110 A
Interrupción nominal cos ϕ IEC 60947-3500 V
80 A
Interrupción nominal cos ϕ IEC 60947-3690 V
60 A
Segmentación de datos segura según EN 61140entre los contactos
440 V AC
Segmentación de datos segura según EN 61140Las pérdidas por el efecto joule por el contacto con Lay
0.6 W
Segmentación de datos segura según EN 61140La disipación de calor para el circuito auxiliar con Ely(AC-15/230 V)
0.6 W
Vida mecánica [Operaciones]
>0,4 x 10Seis
Frecuencia de conmutación máxima [Ops/h]
Mil doscientos
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]220 V 230 V [P]
3 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]230 V star-delta [P]
5.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]400 V 415 V [P]
5.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]400 V star-delta [P]
7.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]500 V [P]
5.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]500 V star-delta [P]
7.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]690 V [P]
4 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]690 V star-delta [P]
5.5 kW
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores230 V [Iy]
11.5
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores230 V star-delta [Iy]
20 A
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores400 V 415 V [Iy]
11.5
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores400 V star-delta [Iy]
20 A
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores500 V [Iy]
Nueve
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores500 V star-delta [Iy]
15.6 A
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores690 V [Iy]
4.9
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores690 V star-delta [Iy]
8.5 A
El voltaje de caAC-21ALa corriente nominal de uso de interruptores de alimentación440 V [Iy]
20 A
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]230 V [P]
3 kW
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]500 V [P]
7.5 kW
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]690 V [P]
5.5 kW
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores230 V [Iy]
13.3 Para
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores400 V 415 V [Iy]
13.3 Para
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores500 V [Iy]
13.3 Para
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores690 V [Iy]
7.6 A
El voltaje de DcDC-1, Interruptores de L/R = 1 msNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-1, Interruptores de L/R = 1 msVoltaje en cada contacto para insertar en serie
60 V
El voltaje de DcDC-21A [LAy]Nominal de la corriente de funcionamiento [Lay]
1 A
El voltaje de DcDC-21A [LAy]Contactos
1 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms24 VNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms24 VContactos
1 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms48 VNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms48 VContactos
2 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms60 VNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms60 VContactos
3 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms120 VNominal de la corriente de funcionamiento [Lay]
5 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms120 VContactos
3 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms240 VNominal de la corriente de funcionamiento [Lay]
5 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms240 VContactos
5 Número de
El voltaje de DcDC-13, Interruptores de control L/R = 50 msNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-13, Interruptores de control L/R = 50 msVoltaje en cada contacto para insertar en serie
32 V
La fiabilidad de los contactos de 24 V CC, 10 mA [Probabilidad de incumplimiento]
<10-5,< 1 errores por cada 100.000 operaciones de conmutación HF
Secciones de conexión
rígido o semi-rígido
1 x (1 - 2,5)
2 x (1 - 2,5) mmDos
Flexible con férula según DIN 46228
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDos
Tornillo de conexión
M3,5
Par de apriete de la conexión del tornillo
1 Nm
Parámetros técnicos de seguridad
Notas
B10dLos valores de acuerdo a la norma EN ISO 13849-1, tabla C1
Los datos de potencia aprobado
Contactos de reléTensión nominal [Uy]
600 V AC
Contactos de reléClasificación de corriente continua máx.Circuito principalDe uso General
16 A
Contactos de reléClasificación de corriente continua máx.Contactos auxiliaresDe Uso General [IU]
10 A
Contactos de reléClasificación de corriente continua máx.Contactos auxiliaresServicio De Piloto
Seiscientos
P 300
El poderPotencia máxima del motorde una sola fase120 V CA
0.5 HP
El poderPotencia máxima del motorde una sola fase200 V CA
1 HP
El poderPotencia máxima del motorde una sola fase240 V AC
1.5 HP
El poderPotencia máxima del motorde tres fases200 V CA
3 HP
El poderPotencia máxima del motorde tres fases240 V AC
3 HP
El poderPotencia máxima del motorde tres fases480 V CA
7.5 HP
El poderPotencia máxima del motorde tres fases600 V AC
7.5 HP
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notación
5 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
50 A
La Corriente De Corto Circuito De ClasificaciónDefecto alto rating
10 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
20, De La Clase J
Secciones de conexiónrígido o flexible con el casquillo
18 - 14 AWG
Secciones de conexiónTornillo de conexión
M3,5
Secciones de conexiónPar de apriete
8.8 lb-en

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
20 A
Disipación por polo, como una función de la corriente [Pvid]
0.6 W
La disipación del dispositivo, como una función de la corriente [Pvid]
0 W
Estática de la disipación, independiente de la corriente [Pvs]
0 W
Disipación de potencia [Pve]
0 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+50 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).

Datos técnicos de acuerdo a ETIM 7.0

el equipo eléctrico en baja tensión (EG000017) / interruptor de control (EC002611)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Canalización de / en Tecnología, de Bajo Voltaje Interruptor / Interruptor de Carga, interruptor de Desconexión, Interruptor de Control / interruptor de Control ([email protected] [ACN998011])
la ejecución del interruptor
interruptor de
número de polos
Dos
max. tensión de funcionamiento nominal Ue a CA
690 V
nominal de corriente continua de Iu
20 A
número de posiciones de conmutación
Cuatro
con la posición cero
sí
con el retorno a la posición cero
no
el tipo de construcción del dispositivo
luminaria empotrable
la anchura en las unidades de la subdivisión
Cuatro
adecuado para la fijación al suelo
sí
adecuado para la cara de montaje
no
adecuado para el montaje en el distribuidor
sí
apto para la construcción de intermedio
no
completa del dispositivo en el caso
no
la ejecución de la unidad de elemento
el acelerador
el tamaño de la placa en la parte delantera
otros
grado de protección (IP), frente
IP30
tipo de protección NEMA, frente
otros

Aprobaciones

Normas De Producto
UL 60947-4-1;CSA - C22.2 Nº 60947-4-1-14; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
Sí, con una alternativa frente a la placa y/o terminal de marcas a las del tipo IEC, en combinación con el "+NA" (105864)
Adecuado para
Circuitos, adecuado, ya que el motor se desconecte
Grado de Protección
IEC: IP30; UL/CSA Tipo: –

Tamaño

115X139
115X088
① Distancias de Montaje a y b: 4 mm
② Parte accesible conductor (metal)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
