> >>TM-3-8233/EZ 015630 ELECTRIC Interruptor de escalones 6 polos 10 A Placa indicadora: 1-6 60 ° Montaje ..
Anterior producto Siguiente producto

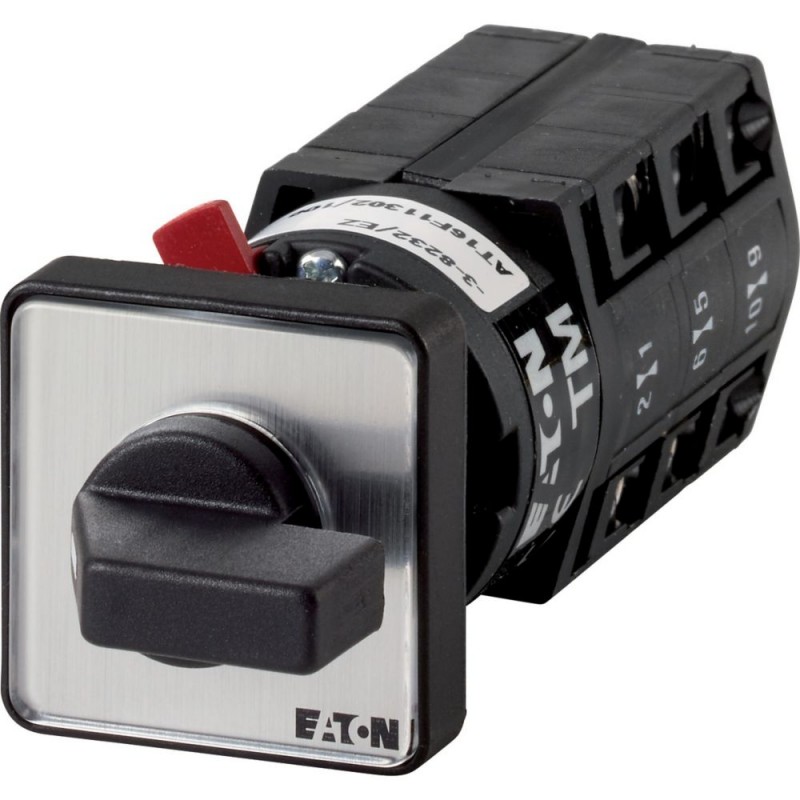

TM-3-8233/EZ 015630 EATON ELECTRIC Interruptor de escalones 6 polos 10 A Placa indicadora: 1-6 60 ° Montaje .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

TM-3-8233/EZ 015630 EATON ELECTRIC Interruptor de escalones 6 polos 10 A Placa indicadora: 1-6 60 ° Montaje ..

TM-3-8233/EZ

015630

EATON-MOELLER

Interruptor de escalones; 6 polos; 10 A; Placa indicadora: 1-6; 60 °; Montaje empotrado con fijación central

Interruptor de escalones 6 polos 10 A Placa indicadora: 1-6 60 °

Interruptores paso a paso, TM, 10 A, montaje central, 3 unidades de contacto, Contactos: 6, 60°, mantenidos, Sin posición 0 (Off), 1-6, Número de diseño 8233

Más detalles


Interruptores de baja tensión > Interruptor de control

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $95.40
Precio unitario: $95.40

Cantidad Precio
1+$95.40
2+$82.88
3+$76.55
4+$73.14
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptores de pasos, los Contactos: 6, 10, etiqueta frontal: 1-6, 60 °, 6 pasos, 60° sin interruptor de corriente, permanente, empotrada a la central de montaje
Cambiar a las escaleras, Rango: unidad de control, de Conformidad con las normas: IEC/EN 60947, VDE 0660, CSA, UL, Interruptores de control de acuerdo a la norma IEC/EN 60947-5-1, Seccionador de auxiliares de acuerdo a la norma IEC/EN 60947-5-1, tipo de Detector: TM, con palanca negra y placa frontal, Contactos: 6, Número de pasos: 6 pasos, 60° sin interruptor actual, Grado de protección: Frontal IP65, de montaje: montaje empotrado en una central, Ángulo de operación de 60 °, Característica de conmutación: permanente, Sin el 0-posición, 3 Unidades de construcción/e nominal de Corriente ininterrumpida: Ui= 10 a, etiqueta frontal: 1-6

Programa de entrega

Surtido
unidad de control
Tipo de Detector
TM
La función básica de
Interruptores pasos
con la palanca negra y placa frontal
Contactos
Seis
Número de pasos
6 pasos, 60° sin interruptor de corriente
Grado de protección
Frontal IP65
Diseño
empotrables fijación central
000Z081
Símbolo del circuito
115S284-2
Ángulo de la maniobra
60 °
Función de conmutación
permanente
Sin el 0-posición
Código de diseño
Ocho mil doscientos treinta y tres
No. la placa frontal
115K184
la placa frontal
1-6
La potencia nominal de utilización AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Nominal de corriente ininterrumpida [Iu]
10 A
Nota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
Número de unidades de construcción
3 Unidades de construcción/y

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947, VDE 0660, CSA, UL
Los interruptores de Control de acuerdo a la norma IEC/EN 60947-5-1
Desconecte el auxiliar según IEC/EN 60947-5-1
Adecuación a los climas
Calor húmedo, constante, según IEC 60068-2-78
El calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteun día
-25 - +50 °C
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal soportada de impulso [Uimp]
4000 V AC
Posición de montaje
opcional
Contactos de relé
Parámetros eléctricosTensión nominal [Uy]
500 V AC
Parámetros eléctricosNominal de corriente ininterrumpida [Iu]
10 A
Parámetros eléctricosNota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
La resistencia a cortocircuitocon los fusibles de carga máx.
10 a gG/gL
El poder
Segmentación de datos segura según EN 61140Las pérdidas por el efecto joule por el contacto con Lay
0,15 W
Segmentación de datos segura según EN 61140La disipación de calor para el circuito auxiliar con Ely(AC-15/230 V)
0,15 W
Vida mecánica [Operaciones]
>1 x 10Seis
Frecuencia de conmutación máxima [Ops/h]
Mil doscientos
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
3 kW
La fiabilidad de los contactos de 24 V CC, 10 mA [Probabilidad de incumplimiento]
<10-5,< 1 errores por cada 100.000 operaciones de conmutación HF
Secciones de conexión
rígido o semi-rígido
1 x 1,5
2 x 1,5 mmDos
Flexible con férula según DIN 46228
1 x 1.0
2 x 1.0 mmDos
flexible
1 x 1,5
2 x 1,5 mmDos
Tornillo de conexión
M2,5
Par de apriete de la conexión del tornillo
0.4 Nm
Los datos de potencia aprobado
Contactos de reléTensión nominal [Uy]
300 V AC
Contactos de reléClasificación de corriente continua máx.Circuito principalDe uso General
10 A
Contactos de reléClasificación de corriente continua máx.Contactos auxiliaresDe Uso General [IU]
10 A
Contactos de reléClasificación de corriente continua máx.Contactos auxiliaresServicio De Piloto
Trescientos
El poderPotencia máxima del motorde una sola fase120 V CA
0.33 HP
El poderPotencia máxima del motorde una sola fase240 V AC
0.75 HP
El poderPotencia máxima del motorde una sola fase277 V AC
0.75 HP
El poderPotencia máxima del motorde tres fases120 V CA
0.75 HP
El poderPotencia máxima del motorde tres fases240 V AC
1 HP
Secciones de conexiónrígido o flexible con el casquillo
14 AWG
Secciones de conexiónTornillo de conexión
M2,5
Secciones de conexiónPar de apriete
3.5 lb-in

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
10 A
Disipación por polo, como una función de la corriente [Pvid]
0,15 W
La disipación del dispositivo, como una función de la corriente [Pvid]
0 W
Estática de la disipación, independiente de la corriente [Pvs]
0 W
Disipación de potencia [Pve]
0 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+50 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Resistencia a los rayos UV sólo en combinación con un techo de protección.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).

Datos técnicos de acuerdo a ETIM 7.0

el equipo eléctrico en baja tensión (EG000017) / interruptor de control (EC002611)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Canalización de / en Tecnología, de Bajo Voltaje Interruptor / Interruptor de Carga, interruptor de Desconexión, Interruptor de Control / interruptor de Control ([email protected] [ACN998011])
la ejecución del interruptor
interruptor de etapas
número de polos
Uno
max. tensión de funcionamiento nominal Ue a CA
500 V
nominal de corriente continua de Iu
10 A
número de posiciones de conmutación
Seis
con la posición cero
no
con el retorno a la posición cero
no
el tipo de construcción del dispositivo
luminaria empotrable
la anchura en las unidades de la subdivisión
Cero
adecuado para la fijación al suelo
no
adecuado para la cara de montaje
sí
adecuado para el montaje en el distribuidor
no
apto para la construcción de intermedio
no
completa del dispositivo en el caso
no
la ejecución de la unidad de elemento
el acelerador
el tamaño de la placa en la parte delantera
30×30 mm
grado de protección (IP), frente
IP65
tipo de protección NEMA, frente
otros

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Grado de Protección
IEC: IP65; UL/CSA Tipo: –

Tamaño

115X343
115X351
Tecla de control de
115X073
La perforación de la puerta
Agujeros opcional: 16,2 mm = sin reducción de ≙ RMQ16; 22.3 mm = con la reducción de ≙ de agua de LLUVIA-Titan

Datasheet - PDF

▲
