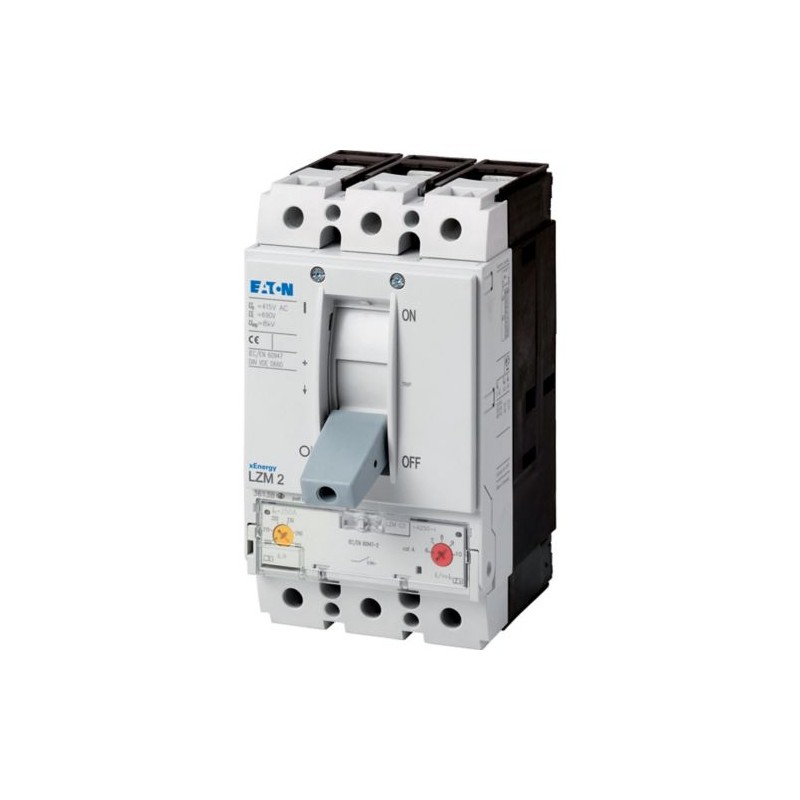

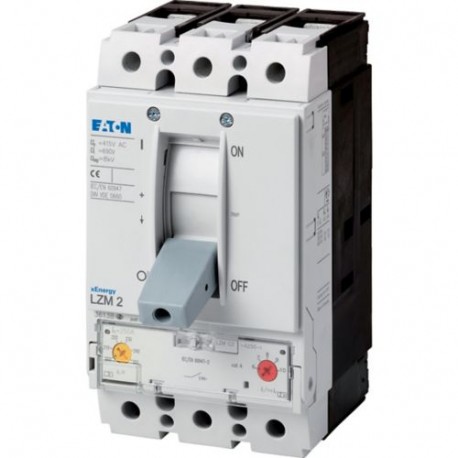

LZMB2-A250-I
111924
EATON-MOELLER
1
Interruptores Automáticos Caja Moldeada LZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gama de productos | Disyuntor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Función de protección | Sistema y la protección de los cables | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Norma/Autorización | IEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tipo de instalación | Fijo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sistema de liberación | Thermomagnetic liberación | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tamaño de construcción | LZM2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Número de polos | De 3 polos | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Equipo estándar | Tornillo de conexión | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Capacidad de conmutación | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
400/415 V 50 Hz | Yocu | kA | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corriente nominal = corriente ininterrumpida nominal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 250 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rango de ajuste | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Disparo de sobrecarga | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
General | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Normas | IEC/EN 60947, VDE 0660 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Protección contra los contactos directos | El dedo y la parte posterior de la mano la prueba VDE 0106 parte 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-78 El calor húmedo, cíclico, IEC 60068-2-30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27 | g | 20 (media sinusoidal de choque de 20 ms) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aislamiento de seguridad según EN 61140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Entre contactos auxiliares y contactos principales | V AC | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
entre los contactos auxiliares | V AC | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peso | kg | 2.35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Posición de montaje |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ronda de conductor de cobre | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caja terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x (4 - 16) 2 x (4 - 16) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (25 - 185) 2 x (25 - 70) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Túnel terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (25 - 185) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directo en el interruptor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x (4 - 16) 2 x (4 - 16) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (25 - 185) 2 x (25 - 70) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Al de los conductores, cable de Cu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (25 - 185) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | min. | mm | 2 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | max. | mm | 10 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cu tira (número de segmentos x ancho x segmento de espesor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caja terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
min. | mm | 2 x 9 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
max. | mm | 10 x 16 x 0.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | min. | mm | 2 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | max. | mm | 10 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cobre embarrado (ancho x espesor) | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tornillo de conexión | M8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directo en el interruptor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
min. | mm | 16 x 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
max. | mm | 20 x 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Los cables de Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 1.5) |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 250 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 58.125 |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010]) | |||
Calificación permanente de la actual Iu | Un | 250 | |
Tensión nominal | V | 690 - 690 | |
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz | kA | 25 | |
La sobrecarga de liberación de la configuración actual | Un | 200 - 250 | |
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación | Un | 0 - 0 | |
Rango de ajuste de undelayed corto-circuito de la liberación | Un | 1500 - 2500 | |
Integrado de protección contra fallos a tierra | No | ||
Tipo de conexión eléctrica del circuito principal | Tornillo de conexión | ||
Dispositivo de construcción | Integrado en el dispositivo fijo integrado en la técnica | ||
Adecuado para carril DIN (rieles de perfil de sombrero) montaje | No | ||
Riel DIN (rieles de perfil de sombrero) de montaje opcional | Sí | ||
Número de contactos auxiliares como contacto normalmente cerrado | 0 | ||
Número de contactos auxiliares como contacto normalmente abierto | 0 | ||
Número de contactos auxiliares como de cambio de contacto | 0 | ||
Desactivado indicador disponible | No | ||
Con bajo voltaje de liberación | No | ||
Número de polos | 3 | ||
La posición de conexión para circuito de corriente principal | Lado frontal | ||
Tipo de elemento de control | Eje de balancín de la palanca de | ||
Dispositivo completo con unidad de protección | Sí | ||
La unidad de Motor integrado | No | ||
La unidad de Motor opcional | Sí | ||
Grado de protección (IP) | IP20 |
