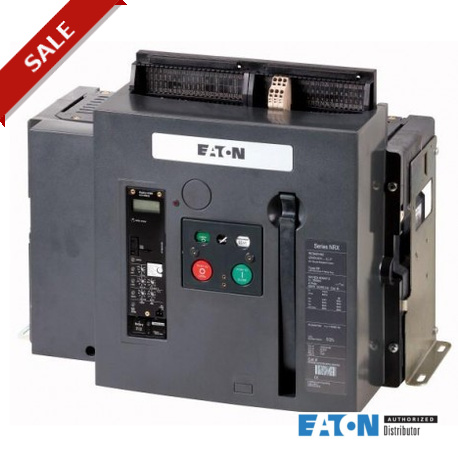

RESC404BM2RNMNN2MN1X Interruptor automático,4P,4000A,fijo
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gama de productos | Aire interruptores/interruptores-seccionadores | ||
Gama de productos | Abrir interruptores de circuito | ||
Rango De Corriente | Hasta 4000 a | ||
Función de protección | Universal de protección de | ||
Tipo de instalación | Fijo | ||
Tamaño de construcción | IZMX40 | ||
Sistema de liberación | Electrónica de liberación | ||
Norma/Autorización | IEC | ||
Número de polos | 4 polos | ||
Grado de Protección | IP20, IP55 con tapa protectora, IP41 puerta de sellado marco | ||
adecuado para la zona de selectividad adecuado para la comunicación sistema integrado de monitor y de 4 caracteres de la pantalla opcionalmente fittable por el usuario con la gama completa de accesorios | |||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 4000 |
Capacidad de ruptura de la Icu = Ics a 440 V 50/60 Hz | Yocu | kA | 105 |
Capacidad de ruptura de Ics a 440 V 50/60 Hz | Yocs | kA | 105 |
La sobrecarga de la liberación, min. | Yor | Un | 2000 |
La sobrecarga de la liberación, max. | Yor | Un | 4000 |
No demorados | Yoyo= Yonna de na | 2 - 12, FUERA de | |
Retraso | Yosd= Yorna de na | 2 - 10 | |
Notasna de na Principales terminales no incluidos, se deben solicitar por separado. |
General | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Almacenamiento | na de na | °C | -25 - +70 (aparato con display LCD -20 - +70) |
Operativo (abierto) | °C | -25 - +70 (aparato con display LCD -20 - +70) | |
Posición de montaje | > | ||
> | |||
Categoría de utilización | B | ||
Grado de Protección | IP20, IP55 con tapa protectora, IP41 puerta de sellado marco | ||
La dirección de la entrada de suministro de | como se requiere | ||
Principal la realización de rutas de | |||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 4000 |
Nominal de corriente ininterrumpida a 50 °C | You | Un | 4000 |
Nominal de corriente ininterrumpida a 60 °C | You | Un | 3650 |
Nominal de corriente ininterrumpida a 70 °C | You | Un | 3500 |
Nominal soportada de impulso de voltaje | Uimp | V AC | 12000 |
Voltaje de operación nominal | Ue | V AC | 690 |
Uso en redes de energía eléctrica de hasta U = 440 V | YoES | kA | 57.6 |
Categoría de sobretensión/grado de contaminación | III/3 | ||
Tensión nominal de aislamiento | Uyo | V | 1000 |
Capacidad de conmutación | |||
Nominal de corto circuito de la capacidad de fabricación de | Yocm | ||
hasta 440 V 50/60 Hz | Yocm | kA | 231 |
hasta 690 V 50/60 Hz | Yocm | kA | 166 |
Nominal de corto tiempo de resistencia de corriente, 50/60 Hz | |||
t = 1 s | Yocw | kA | 85 |
t = 3 s | Yocw | kA | 66 |
Nominal de corte en cortocircuito de la capacidad de Icn | Yocn | ||
IEC/EN 60947 secuencia de operación IcuO-t-CO | |||
hasta 240 V, 50/60 Hz | Yocu | kA | 105 |
hasta 440 V 50/60 Hz | Yocu | kA | 105 |
hasta 690 V 50/60 Hz | Yocu | kA | 75 |
IEC/EN 60947 secuencia de operación IcsO-t-CO-t-CO | |||
hasta 240 V, 50/60 Hz | Yocs | kA | 105 |
hasta 440 V 50/60 Hz | Yocs | kA | 105 |
hasta 690 V 50/60 Hz | Yocs | kA | 75 |
Los tiempos de operación de | |||
El cierre de demora a través de resorte | ms | 35 | |
Total de retardo de apertura a través de disparador shunt de apertura | ms | 22 | |
Total de retardo de apertura a través de disparador de mínima tensión | ms | 37 | |
Total de retardo de apertura en la no-retraso de corto-circuito de liberación (hasta la completa extinción del arco) | ms | 45 | |
Frecuencia de operación máxima | Operaciones/h | 60 | |
La disipación de calor a la corriente nominal In | |||
Montaje fijo | W | 600 | |
Peso | |||
Montaje fijo | |||
3-polo | kg | 43 | |
4-polos | kg | 56 | |
Terminal de capacidades | |||
Barra de cobre | |||
Montaje fijo | |||
Negro | mm | 4 x 100 x 10 | |
Estos son los valores utilizados en celdas separadas. Los valores reales dependerá de la temperatura de todo el circuito de potencia, la cual es influenciada por la temperatura ambiente, el grado de protección (IP), la altura de montaje de las particiones, y cualquier ventilación externa. Dependiendo del diseño de la celda, esto puede resultar en la reducción de potencia, que puede ser compensada por el aumento del área de sección transversal. Aumento de la temperatura de las pruebas en el específico de la celda puede proporcionar información específica y detallada. | |||
na de na na de na Con vertical de conexión universal. |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 4000 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 600 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010]) | |||
Calificación permanente de la actual Iu | Un | 4000 | |
Tensión nominal | V | 690 - 690 | |
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz | kA | 105 | |
La sobrecarga de liberación de la configuración actual | Un | 2000 - 4000 | |
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación | Un | 8000 - 40000 | |
Rango de ajuste de undelayed corto-circuito de la liberación | Un | 8000 - 48000 | |
Integrado de protección contra fallos a tierra | No | ||
Tipo de conexión eléctrica del circuito principal | La conexión ferroviaria | ||
Dispositivo de construcción | Integrado en el dispositivo fijo integrado en la técnica | ||
Adecuado para carril DIN (rieles de perfil de sombrero) montaje | No | ||
Riel DIN (rieles de perfil de sombrero) de montaje opcional | No | ||
Número de contactos auxiliares como contacto normalmente cerrado | 0 | ||
Número de contactos auxiliares como contacto normalmente abierto | 0 | ||
Número de contactos auxiliares como de cambio de contacto | 2 | ||
Desactivado indicador disponible | Sí | ||
Con bajo voltaje de liberación | No | ||
Número de polos | 4 | ||
La posición de conexión para circuito de corriente principal | Lado posterior | ||
Tipo de elemento de control | Botón pulsador | ||
Dispositivo completo con unidad de protección | Sí | ||
La unidad de Motor integrado | No | ||
La unidad de Motor opcional | Sí | ||
Grado de protección (IP) | IP20 |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGUE EATON EN.pdf | 51 Mbytes | |
Int.auto.,4P,4000A,fijo - EATON - IZMX40H4-U40F - 149940 | 249 Kbytes |
