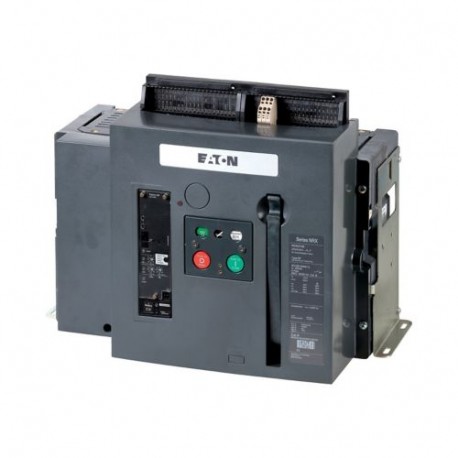

IZMX40N4-A12F 149887 RES8134B22-NMNN2MN1X EATON ELECTRIC RES8134B22-NMNN2MN1X Interruptor automático,4P,1250.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IZMX40N4-A12F 149887 RES8134B22-NMNN2MN1X EATON ELECTRIC RES8134B22-NMNN2MN1X Interruptor automático,4P,1250..

IZMX40N4-A12F

149887

RES8134B22-NMNN2MN1X

EATON-MOELLER

RES8134B22-NMNN2MN1X Interruptor automático,4P,1250A,fijo

Más detalles


Inicio > EATON - MOELLER series

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
Gama de productos
 Aire interruptores/interruptores-seccionadores
Gama de productos
 Abrir interruptores de circuito
Rango De Corriente
 Hasta 4000 a
Función de protección
 Sistema de protección
Tipo de instalación
 Fijo
Tamaño de construcción
 IZMX40
Sistema de liberación
 Electrónica de liberación
Norma/Autorización
 IEC
Número de polos
 4 polos
Grado de Protección
 IP20, IP55 con tapa protectora, IP41 puerta de sellado marco
opcionalmente fittable por el usuario con la gama completa de accesorios
Corriente nominal = corriente ininterrumpida nominal
 Yon= You Un 1250
Capacidad de ruptura de la Icu = Ics a 440 V 50/60 Hz
 Yocu kA 85
Capacidad de ruptura de Ics a 440 V 50/60 Hz
 Yocs kA 85
La sobrecarga de la liberación, min.
 Yor Un 625
La sobrecarga de la liberación, max.
 Yor Un 1250
No demorados
 Yoyo= Yonna de na 2 - 12
Notasna de na

Principales terminales debe ser ordenado por separado.

Datos técnicos
General
Normas
 IEC/EN 60947
Temperatura ambiente
Almacenamiento
 ϑ °C -40 - +70
Operativo (abierto)
 °C -25 - +70
Posición de montaje
 >
>
Categoría de utilización
 B
Grado de Protección
 IP20, IP55 con tapa protectora, IP41 puerta de sellado marco
La dirección de la entrada de suministro de
 como se requiere
Principal la realización de rutas de
Corriente nominal = corriente ininterrumpida nominal
 Yon= You Un 1250
Nominal de corriente ininterrumpida a 50 °C
 You Un 1250
Nominal de corriente ininterrumpida a 60 °C
 You Un 1250
Nominal de corriente ininterrumpida a 70 °C
 You Un 1250
Nominal soportada de impulso de voltaje
 Uimp V AC 12000
Voltaje de operación nominal
 Ue V AC 690
Uso en redes de energía eléctrica de hasta U = 440 V
 YoES kA 57.6
Categoría de sobretensión/grado de contaminación
 III/3
Tensión nominal de aislamiento
 Uyo V 1000
Capacidad de conmutación
Nominal de corto circuito de la capacidad de fabricación de
 Yocm
hasta 440 V 50/60 Hz
 Yocm kA 187
hasta 690 V 50/60 Hz
 Yocm kA 166
Nominal de corto tiempo de resistencia de corriente, 50/60 Hz
t = 1 s
 Yocw kA 85
t = 3 s
 Yocw kA 66
Nominal de corte en cortocircuito de la capacidad de Icn
 Yocn
IEC/EN 60947 secuencia de operación IcuO-t-CO
hasta 240 V, 50/60 Hz
 Yocu kA 85
hasta 440 V 50/60 Hz
 Yocu kA 85
hasta 690 V 50/60 Hz
 Yocu kA 75
IEC/EN 60947 secuencia de operación IcsO-t-CO-t-CO
hasta 240 V, 50/60 Hz
 Yocs kA 85
hasta 440 V 50/60 Hz
 Yocs kA 85
hasta 690 V 50/60 Hz
 Yocs kA 75
Los tiempos de operación de
El cierre de demora a través de resorte
 ms 35
Total de retardo de apertura a través de disparador shunt de apertura
 ms 22
Total de retardo de apertura a través de disparador de mínima tensión
 ms 37
Total de retardo de apertura en la no-retraso de corto-circuito de liberación (hasta la completa extinción del arco)
 ms 45
Frecuencia de operación máxima
 Operaciones/h 60
La disipación de calor a la corriente nominal In
Montaje fijo
 W 60
Peso
Montaje fijo
3-polo
 kg 43
4-polos
 kg 56
Terminal de capacidades
Barra de cobre
Montaje fijo
Negro
 mm 1 x 60 x 10
Estos son los valores utilizados en celdas separadas. Los valores reales dependerá de la temperatura de todo el circuito de potencia, la cual es influenciada por la temperatura ambiente, el grado de protección (IP), la altura de montaje de las particiones, y cualquier ventilación externa. Dependiendo del diseño de la celda, esto puede resultar en la reducción de potencia, que puede ser compensada por el aumento del área de sección transversal. Aumento de la temperatura de las pruebas en el específico de la celda puede proporcionar información específica y detallada.
na de na

na de na
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 1250
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 60
Temperatura ambiente de operación min.
 °C -25
Ambiente de funcionamiento temperatura máx.
 °C 70
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un 1250
Tensión nominal
 V 690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA 85
La sobrecarga de liberación de la configuración actual
 Un 625 - 1250
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un 0 - 0
Rango de ajuste de undelayed corto-circuito de la liberación
 Un 2500 - 15000
Integrado de protección contra fallos a tierra
 No
Tipo de conexión eléctrica del circuito principal
 La conexión ferroviaria
Dispositivo de construcción
 Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
 No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
 No
Número de contactos auxiliares como contacto normalmente cerrado
 0
Número de contactos auxiliares como contacto normalmente abierto
 0
Número de contactos auxiliares como de cambio de contacto
 2
Desactivado indicador disponible
 Sí
Con bajo voltaje de liberación
 No
Número de polos
 4
La posición de conexión para circuito de corriente principal
 Lado posterior
Tipo de elemento de control
 Botón pulsador
Dispositivo completo con unidad de protección
 Sí
La unidad de Motor integrado
 No
La unidad de Motor opcional
 Sí
Grado de protección (IP)
 IP20

Datasheet - PDF

▲
