> >>FAZT-B20/1 240796 ELECTRIC Int. magnetotérmico FAZT, 20A, 1P, curva B
Anterior producto Siguiente producto

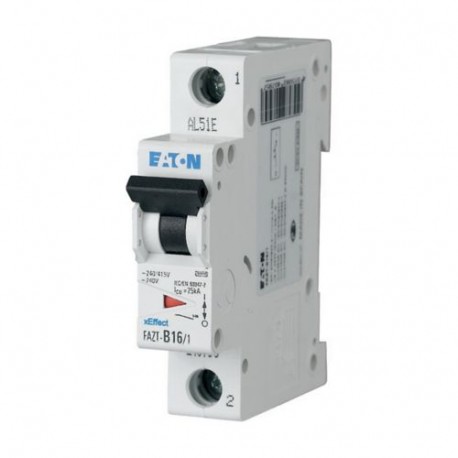

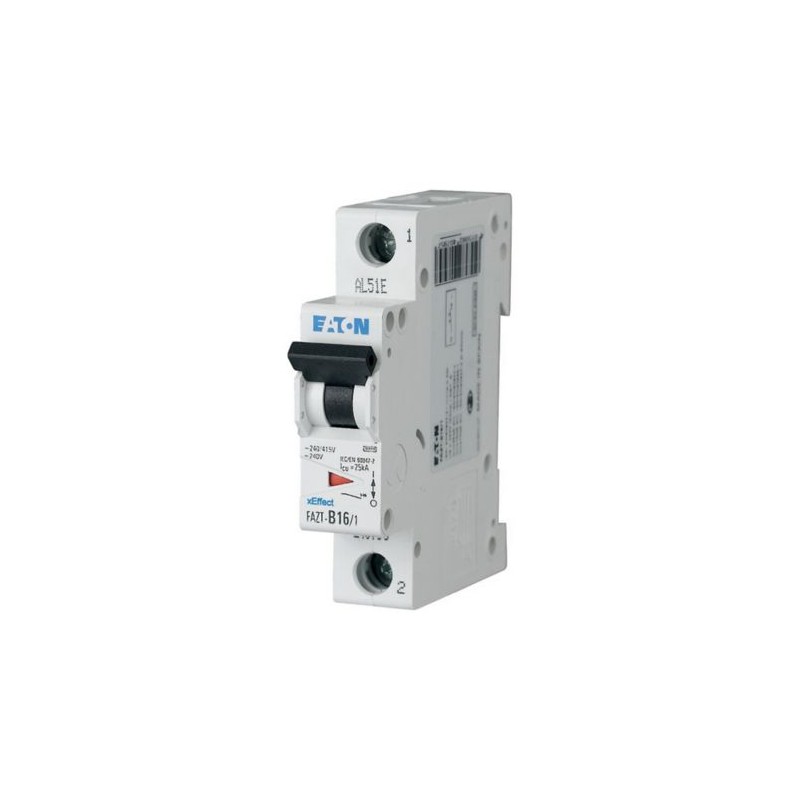

FAZT-B20/1 240796 EATON ELECTRIC Int. magnetotérmico FAZT, 20A, 1P, curva B Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FAZT-B20/1 240796 EATON ELECTRIC Int. magnetotérmico FAZT, 20A, 1P, curva B

FAZT-B20/1

240796

EATON-MOELLER

Int. magnetotérmico FAZT, 20A, 1P, curva B

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Aparamenta Modular – Industrial

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $65.51
Precio unitario: $65.51

Cantidad Precio
1+$65.51
2+$58.29
3+$53.59
4+$50.93
5+$50.23
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
La función básica de
 Disyuntores miniatura
Polo
 1 polo
Característica de disparo
 B
Aplicación
 El dispositivo de conmutación para aplicaciones industriales y comerciales
Corriente nominal
 Yon Un 20
Nominal capacidad de conmutación acc. IEC/EN 60947-2
 kA 25
Gama de productos
 FAZ-T
Datos técnicos
Eléctrica
Normas
 IEC/EN 60947-2
Tensión nominal
 V 240/415
Frecuencia nominal
 f Hz 50/60
Nominal capacidad de conmutación
 kA 25
Característica
 B, C, D
La esperanza de vida
 Las operaciones de 20000
La dirección de la entrada de suministro de
 como se requiere
Mecánica
Estándar en la parte delantera de la dimensión
 mm 45
La altura del recinto
 mm 80
Anchura de montaje por polo
 mm 17.5
Montaje
 Conexión rápida con 3 pestillo de posiciones para el top-hat ferrocarril IEC/EN 60715
Grado de Protección
 IP20
Terminales superior e inferior
 De doble propósito terminales
Protección del Terminal
 De los dedos y la parte posterior de la mano la prueba según BGV A3, ÖVE-EN 6
Terminal de capacidades
 mm2 1 - 25
Par de apriete
 Nm 2 - 2.4
Espesor de material de embarrado
 mm 0.8 (exepto N 0.5 UB)
Posición de montaje
 Como se requiere
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 20
La disipación de calor por polo, dependiente de la corriente
 Pvid W 0
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 3.2
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 0
La disipación de calor de la capacidad
 Pdiss W 0
Temperatura ambiente de operación min.
 °C -25
Ambiente de funcionamiento temperatura máx.
 °C 75
lineal, por +1 °C, los resultados en un 0,5% de reducción de la capacidad de conducción de corriente
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
Los interruptores automáticos y fusibles (EG000020) / disyuntor Miniatura (MCB) (EC000042)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / disyuntor Miniatura sistema (MCB) / disyuntor Miniatura (MCB) ([email protected] [AAB905011])
Liberación de la característica
 B
Número de polos (total)
 1
Número de polos protegidos
 1
Nominal corriente nominal
 Un 20
Nominal tensión nominal
 V 240
Nominal de cortocircuito poder de corte Icn EN 60898 a 230 V
 kA 15
Nominal de cortocircuito poder de corte Icn EN 60898 a 400 V
 kA 15
Nominal de cortocircuito poder de corte Icu IEC 60947-2 a 230 V
 kA 20
Nominal de cortocircuito poder de corte Icu IEC 60947-2 a 400 V
 kA 20
Voltaje de tipo
 CA
Limitación de la corriente de clase
 3
Frecuencia
 Hz 50 - 60
Simultáneamente conmutación N-neutral
 No
Adecuado para montaje empotrado
 No
Categoría de sobretensión
 3
Grado de contaminación
 2
Ancho en el número de separaciones modulares
 1
Construido en profundidad
 mm 70.5
Equipo adicional posible
 Sí
Grado de protección (IP)
 IP20
Características
>
