LZMN3-4-A500/320-I
111976
EATON-MOELLER
1

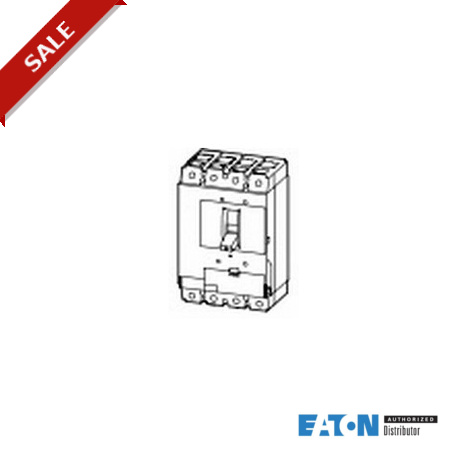

Interruptor magnetotérmico LZM, 4P, 500A, 320A
Interruptores Automáticos Caja Moldeada LZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gama de productos | Disyuntor | ||
Función de protección | Sistema y la protección de los cables | ||
Norma/Autorización | IEC | ||
Tipo de instalación | Fijo | ||
Sistema de liberación | Thermomagnetic liberación | ||
Tamaño de construcción | LZM3 | ||
Descripción | Establezca el valor en el conductor neutro es sincrónico con el valor del set Ir de poste principal. | ||
Número de polos | 4 polos | ||
Equipo estándar | Tornillo de conexión | ||
Capacidad de conmutación | |||
400/415 V 50 Hz | Yocu | kA | 50 |
Corriente nominal = corriente ininterrumpida nominal | |||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 500 |
Conductor neutro | % de conductor de fase | CSA | 60 |
Conductor neutro de protección | Reducción de neutro conductor de protección | ||
Rango de ajuste | |||
Disparo de sobrecarga | |||
Yor | Un | 400 - 500 | |
Principal polo | Yor | Un | 250 - 320 |
Corto-circuito versiones | |||
No demorados | Yoyo= Yon | 6 - 10 |
General | |||||||||||||||
Normas | IEC/EN 60947, VDE 0660 | ||||||||||||||
Protección contra los contactos directos | El dedo y la parte posterior de la mano la prueba VDE 0106 parte 100 | ||||||||||||||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-78 El calor húmedo, cíclico, IEC 60068-2-30 | ||||||||||||||
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27 | g | 20 (media sinusoidal de choque de 20 ms) | |||||||||||||
Aislamiento de seguridad según EN 61140 | |||||||||||||||
Entre contactos auxiliares y contactos principales | V AC | 500 | |||||||||||||
entre los contactos auxiliares | V AC | 300 | |||||||||||||
Peso | kg | 8.4 | |||||||||||||
Posición de montaje |
| ||||||||||||||
La dirección de la entrada de suministro de | como se requiere | ||||||||||||||
Grado de protección | |||||||||||||||
Dispositivo | En el área de los dispositivos HMI: IP20 (basic tipo de protección) | ||||||||||||||
Cerramientos | con aislante de sonido envolvente: IP40with puerta de acoplamiento giratorio de la manija: IP66 | ||||||||||||||
Terminaciones | Túnel terminal: IP10 Fase aislador y la banda terminal: IP00 | ||||||||||||||
Interruptores de circuito | |||||||||||||||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 500 | ||||||||||||
Tensión de impulso admisible la invariabilidad | Uimp | ||||||||||||||
Contactos principales | V | 8000 | |||||||||||||
Contactos auxiliares | V | 6000 | |||||||||||||
Voltaje de operación nominal | Ue | V AC | 690 | ||||||||||||
Categoría de sobretensión/grado de contaminación | III/3 | ||||||||||||||
Tensión nominal de aislamiento | Uyo | V | 1000 | ||||||||||||
Uso en desenterrado los sistemas de abastecimiento de | V | 690 | |||||||||||||
Capacidad de conmutación | |||||||||||||||
Nominal de corto circuito de la capacidad de fabricación de | Yocm | ||||||||||||||
240 V, 50/60 Hz | Yocm | kA | 187 | ||||||||||||
400/415 V 50/60 Hz | Yocm | kA | 105 | ||||||||||||
440 V 50/60 Hz | Yocm | kA | 74 | ||||||||||||
525 V, 50/60 Hz | Yocm | kA | 53 | ||||||||||||
690 V 50/60 H | Ic | kA | 40 | ||||||||||||
Nominal de corte en cortocircuito de la capacidad de Icn | Yocn | ||||||||||||||
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO | La uci | kA | |||||||||||||
240 V, 50/60 Hz | Yocu | kA | 85 | ||||||||||||
400/415 V 50 Hz | Yocu | kA | 50 | ||||||||||||
440 V 50/60 Hz | Yocu | kA | 35 | ||||||||||||
525 V, 50/60 Hz | Yocu | kA | 25 | ||||||||||||
690 V 50/60 Hz | Yocu | kA | 20 | ||||||||||||
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO | Ics | kA | |||||||||||||
230 V, 50/60 Hz | Yocs | kA | 85 | ||||||||||||
400/415 V 50/60 Hz | Yocs | kA | 50 | ||||||||||||
440 V 50/60 Hz | Yocs | kA | 35 | ||||||||||||
525 V, 50/60 Hz | Yocs | kA | 13 | ||||||||||||
690 V 50/60 Hz | Ics | kA | 5 | ||||||||||||
Máximo de back-up de fusibles, si la espera de corrientes de cortocircuito en la ubicación de la instalación exceda la capacidad de conmutación de los interruptores. | |||||||||||||||
Nominal de corta duración corriente asignada | |||||||||||||||
t = 0,3 s | Yocw | kA | 3.3 | ||||||||||||
t = 1 s | Yocw | kA | 3.3 | ||||||||||||
La utilización de la categoría a la norma IEC/EN 60947-2 | Un | ||||||||||||||
Clasificados de decisiones y la capacidad de romper | |||||||||||||||
Corriente de operación nominal | Yoe | Un | |||||||||||||
AC-1 | |||||||||||||||
380 V 400 V | Yoe | Un | 630 | ||||||||||||
415 V | Yoe | Un | 500 | ||||||||||||
690 V | Yoe | Un | 630 | ||||||||||||
CA--3 | |||||||||||||||
380 V 400 V | Yoe | Un | 450 | ||||||||||||
415 V | Yoe | Un | 450 | ||||||||||||
660 V 690 V | Yoe | Un | 450 | ||||||||||||
DC-1 | |||||||||||||||
500 V DC | Yoe | CSA | 500 | ||||||||||||
750 V DC | Yoe | CSA | 500 | ||||||||||||
DC - 3 | |||||||||||||||
500 V DC | Yoe | CSA | 500 | ||||||||||||
750 V DC | Yoe | CSA | 500 | ||||||||||||
La esperanza de vida, mecánica | Las operaciones de | 15000 | |||||||||||||
La esperanza de vida, eléctricos | |||||||||||||||
AC-1 | |||||||||||||||
400 V, 50/60 Hz | Las operaciones de | 5000 | |||||||||||||
415 V 50/60 Hz | Las operaciones de | 5000 | |||||||||||||
690 V 50/60 Hz | Las operaciones de | 3000 | |||||||||||||
AC-2, AC-3 | |||||||||||||||
400 V, 50/60 Hz | Las operaciones de | 2000 | |||||||||||||
415 V 50/60 Hz | Las operaciones de | 2000 | |||||||||||||
690 V 50/60 Hz | Las operaciones de | 2000 | |||||||||||||
DC-1 | |||||||||||||||
500 V DC | Las operaciones de | 5000 | |||||||||||||
750 V DC | Las operaciones de | 5000 | |||||||||||||
DC - 3 | |||||||||||||||
500 V DC | Las operaciones de | 2000 | |||||||||||||
750 V DC | Las operaciones de | 2000 | |||||||||||||
Max. frecuencia de operación | Ops/h | 60 | |||||||||||||
Total de tiempo de inactividad en un corto-circuito | ms | < 10 | |||||||||||||
Capacidad del Terminal | |||||||||||||||
Equipo estándar | Tornillo de conexión | ||||||||||||||
Ronda de conductor de cobre | |||||||||||||||
Túnel terminal | |||||||||||||||
Sólido | mm2 | 1 x (16 - 185) | |||||||||||||
Cobre embarrado (ancho x espesor) | mm | ||||||||||||||
Perno de la terminal y del lado posterior de la conexión | |||||||||||||||
Tornillo de conexión | M10 |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 500 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 130.5 |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010]) | |||
Calificación permanente de la actual Iu | Un | 500 | |
Tensión nominal | V | 690 - 690 | |
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz | kA | 50 | |
La sobrecarga de liberación de la configuración actual | Un | 400 - 500 | |
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación | Un | 0 - 0 | |
Rango de ajuste de undelayed corto-circuito de la liberación | Un | 3000 - 5000 | |
Integrado de protección contra fallos a tierra | No | ||
Tipo de conexión eléctrica del circuito principal | Tornillo de conexión | ||
Dispositivo de construcción | Integrado en el dispositivo fijo integrado en la técnica | ||
Adecuado para carril DIN (rieles de perfil de sombrero) montaje | No | ||
Riel DIN (rieles de perfil de sombrero) de montaje opcional | No | ||
Número de contactos auxiliares como contacto normalmente cerrado | 0 | ||
Número de contactos auxiliares como contacto normalmente abierto | 0 | ||
Número de contactos auxiliares como de cambio de contacto | 0 | ||
Desactivado indicador disponible | No | ||
Con bajo voltaje de liberación | No | ||
Número de polos | 4 | ||
La posición de conexión para circuito de corriente principal | Lado frontal | ||
Tipo de elemento de control | Eje de balancín de la palanca de | ||
Dispositivo completo con unidad de protección | Sí | ||
La unidad de Motor integrado | No | ||
La unidad de Motor opcional | Sí | ||
Grado de protección (IP) | IP20 |
