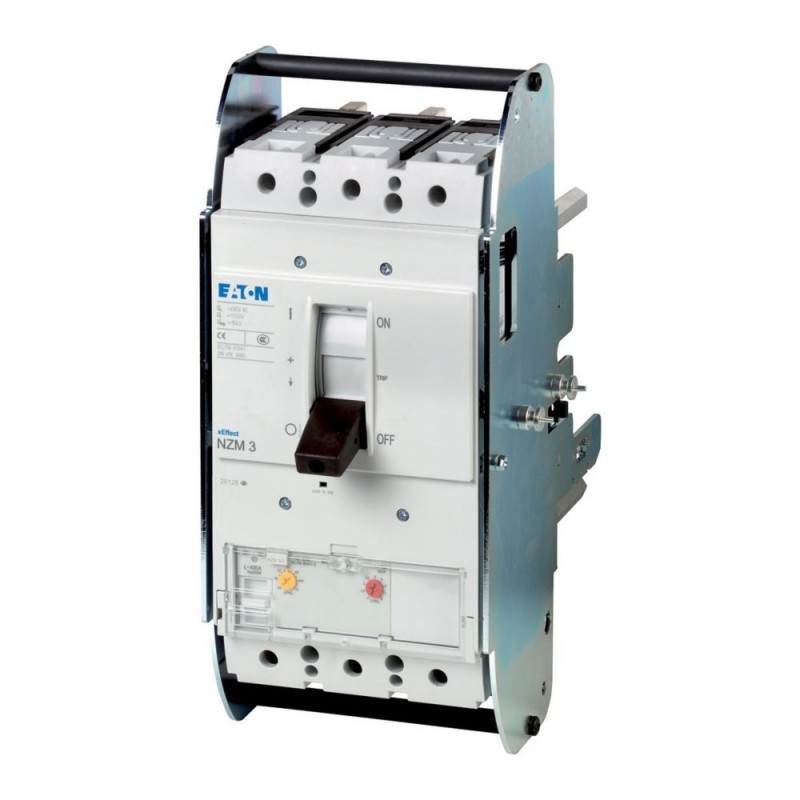

NZMN3-AE630-AVE 110842 EATON MOELLER Interruptor automático , 3P, Iu: 630A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMN3-AE630-AVE 110842 EATON MOELLER Interruptor automático , 3P, Iu: 630A

NZMN3-AE630-AVE

110842

EATON - MOELLER

Disponible

Envío el hoy

Interruptor automático , 3P, Iu: 630A

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

Interruptores automáticos NZM - EATON - MOELLER

Técnica extraíble, NZM3 - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Disyuntor
Función de protección
  Sistema y la protección de los cables
Norma/Autorización
  IEC
Tipo de instalación
  Desmontables
Sistema de liberación
  Electrónica de liberación
Tamaño de construcción
  NZM3
Descripción
  na de na
Número de polos
  De 3 polos
Equipo estándar
  Tornillo de conexión
Capacidad de conmutación

400/415 V 50 Hz
YocukA50
Corriente nominal = corriente ininterrumpida nominal

Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn630
Rango de ajuste

Disparo de sobrecarga

General
Normas
  IEC/EN 60947
Protección contra los contactos directos
  Dedos y el dorso de la mano la prueba VDE 0106 Parte 100
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

La temperatura ambiente, de almacenaje
 °C- 40 - + 80
La operación
 °C-25 - +70
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
 g20 (media sinusoidal de choque de 20 ms)
Aislamiento de seguridad según EN 61140

Entre contactos auxiliares y contactos principales
 V AC500
entre los contactos auxiliares
 V AC300
Peso
 kg6.34
Posición de montaje
  na de na
Vertical y 90° en todas las direcciones

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn630
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW119.07
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C70
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un630
Tensión nominal
 V690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA50
La sobrecarga de liberación de la configuración actual
 Un315 - 630
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un0 - 0
Rango de ajuste de undelayed corto-circuito de la liberación
 Un1260 - 5040
Integrado de protección contra fallos a tierra
  No
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión
Dispositivo de construcción
  Integrado en el dispositivo de la diapositiva en la técnica (extraíble)
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
  No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
  No
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  0
Desactivado indicador disponible
  No
Con bajo voltaje de liberación
  No
Número de polos
  3
La posición de conexión para circuito de corriente principal
  Lado frontal
Tipo de elemento de control
  Eje de balancín de la palanca de
Dispositivo completo con unidad de protección

La unidad de Motor integrado
  No
La unidad de Motor opcional

Grado de protección (IP)
  IP20
Características
>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-Interruptor automatico , 3P, Iu: 630A - EATON - NZMN3-AE630-AVE - 110842English561 Kbytespdf-Interruptor automatico , 3P, Iu: 630A - EATON - NZMN3-AE630-AVE - 110842
