> >>LZMC1-A32-I 111890 ELECTRIC Interruptor magnetotérmico LZM, 3P, 32A
Anterior producto Siguiente producto

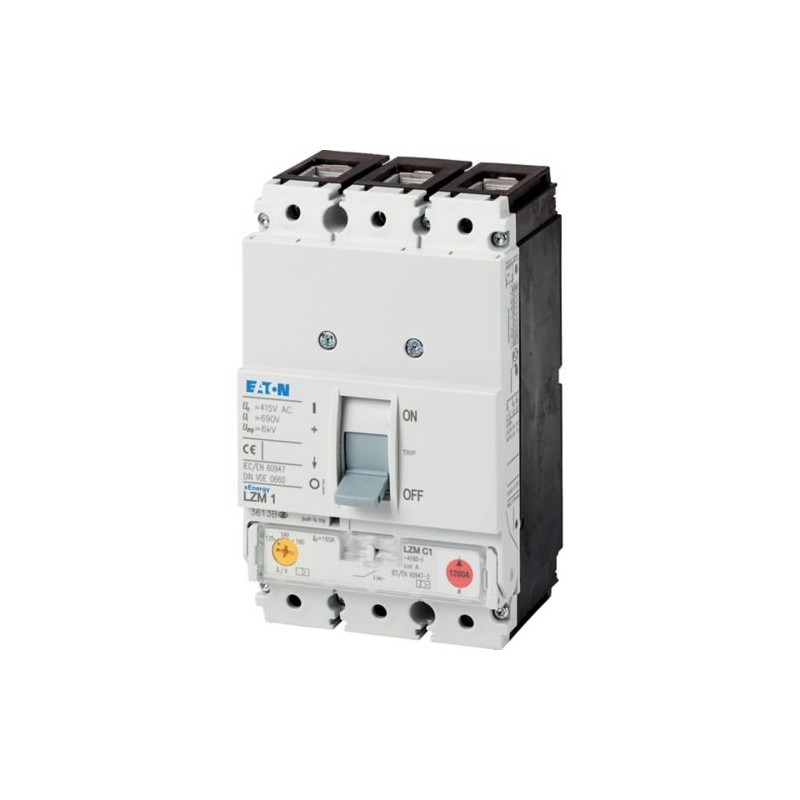

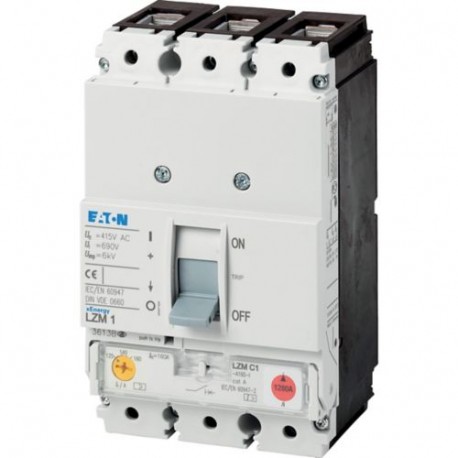

LZMC1-A32-I 111890 EATON ELECTRIC Interruptor magnetotérmico LZM, 3P, 32A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LZMC1-A32-I 111890 EATON ELECTRIC Interruptor magnetotérmico LZM, 3P, 32A

LZMC1-A32-I

111890

EATON-MOELLER

Interruptor magnetotérmico LZM, 3P, 32A

Más detalles


Interruptores Automáticos Caja Moldeada LZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $196.87
Precio unitario: $196.87

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
Gama de productos
 Disyuntor
Función de protección
 Sistema y la protección de los cables
Norma/Autorización
 IEC
Tipo de instalación
 Fijo
Sistema de liberación
 Thermomagnetic liberación
Tamaño de construcción
 LZM1
Número de polos
 De 3 polos
Equipo estándar
 Caja terminal
Capacidad de conmutación
400/415 V 50 Hz
 Yocu kA 36
Corriente nominal = corriente ininterrumpida nominal
Corriente nominal = corriente ininterrumpida nominal
 Yon= You Un 32
Rango de ajuste
Disparo de sobrecarga
General
Normas
 IEC/EN 60947, VDE 0660
Protección contra los contactos directos
 El dedo y la parte posterior de la mano la prueba VDE 0106 parte 100
Climáticas de corrección
 El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
 g 20 (media sinusoidal de choque de 20 ms)
Aislamiento de seguridad según EN 61140
Entre contactos auxiliares y contactos principales
 V AC 500
entre los contactos auxiliares
 V AC 300
Peso
 kg 1.05
Posición de montaje
Vertical y 90° en todas las direcciones
El equipo básico de
Caja terminal - - -
Tornillo de conexión -
accesorio de consideración
Caja de terminales - ● ● -
Tornillo de conexión - -
Túnel terminal ● ●
de conexión en la parte posterior
Tira de terminales - - -
Ronda de conductor de cobre
Caja terminal
Sólido
 mm2 1 x (10 - 16)
2 x (6 - 16)
Cadena
 mm2 1 x (25 - 70)
2 x 25
Túnel terminal
Sólido
 mm2 1 x (16 - 95)
Cadena
 mm2
Cadena
 mm2 1 x (25 - 95)
Perno de la terminal y del lado posterior de la conexión
Directo en el interruptor
Sólido
 mm2 1 x (10 - 16)
2 x (6 - 16)
Cadena
 mm2 1 x (25 - 70)
2 x 25
Al de los conductores, cable de Cu
Sólido
 mm2 1 x 16
Cadena
 mm2
Cadena
 mm2 1 x (25 - 95)
Cu tira (número de segmentos x ancho x segmento de espesor)
Caja terminal
min. mm 2 x 9 x 0,8
max. mm 9 x 9 x 0,8
Cobre embarrado (ancho x espesor)
 mm
Perno de la terminal y del lado posterior de la conexión
Tornillo de conexión
 M8
Directo en el interruptor
min. mm 12 x 5
max. mm 16 x 5
Los cables de Control
mm2 1 x (0.75 - 2.5)
2 x (0.75 - 1.5)
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 32
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 9.30816
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un 32
Tensión nominal
 V 690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA 36
La sobrecarga de liberación de la configuración actual
 Un 25 - 32
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un 0 - 0
Rango de ajuste de undelayed corto-circuito de la liberación
 Un 350 - 350
Integrado de protección contra fallos a tierra
 No
Tipo de conexión eléctrica del circuito principal
 Marco de la abrazadera
Dispositivo de construcción
 Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
 No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
 Sí
Número de contactos auxiliares como contacto normalmente cerrado
 0
Número de contactos auxiliares como contacto normalmente abierto
 0
Número de contactos auxiliares como de cambio de contacto
 0
Desactivado indicador disponible
 No
Con bajo voltaje de liberación
 No
Número de polos
 3
La posición de conexión para circuito de corriente principal
 Lado frontal
Tipo de elemento de control
 Eje de balancín de la palanca de
Dispositivo completo con unidad de protección
 Sí
La unidad de Motor integrado
 No
La unidad de Motor opcional
 No
Grado de protección (IP)
 IP20
Características
IL01203007Z disyuntor LZM.1(-4), interruptor-seccionador de LN1
>>

Datasheet - PDF

▲
