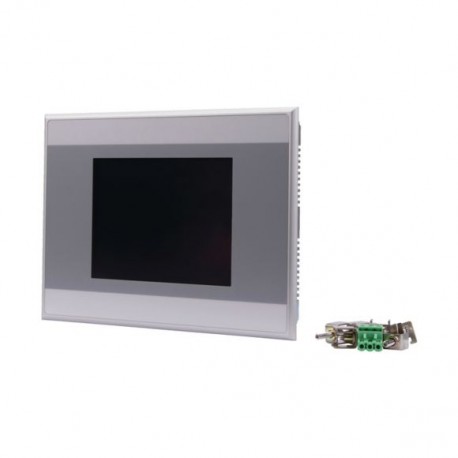

Pantalla - Tipo De
Pantalla a Color TFT
Diagonal de la pantalla
De 5,7 Pulgadas
Resolución
VGA
640 x 480 Píxeles
Área Visible de la pantalla
115 x 86 mm
Número de colores
64 k Colores
Relación de contraste (Normalmente)
Normalmente 300:1
Brillo
Normalmente de 250 cd/mDos
Iluminación
LED
regulable a través de software
La vida de servicio de iluminación
Normalmente 40000 h
Táctil resistiva pantalla protectora
Sensor de contacto (de vidrio con papel de aluminio)
La tecnología
Resistente Al Toque
4 hilos
Sensor de contacto
De vidrio con película
Procesador
RISC CPU de 32 Bits, 400 MHz
La memoria interna
DRAM (sistema operativo, Programa y memoria de datos): 64 Mb
NAND-Flash (puede ser usado para copia de seguridad de datos): aprox. 64 Mbytes disponibles
NVRAM (Conservar los datos): 125 kb
NI-Flash: 2 Mb
Memoria externa
De Memoria SD la Ranura de la Tarjeta: SDA Especificación 1.00
Refrigeración
Sin ventilador de la CPU y el sistema de enfriamiento, de convección natural-base de refrigeración pasiva
Respaldo del reloj en tiempo realDe la batería (ciclo de vida)
no reemplazable CR2032 soldado en
Respaldo del reloj en tiempo realCopia de seguridad (tiempo cero de tensión)
Normalmente 10 años
El software de visualización
GALILEO
EPAM
XSOFT-CODESYS-2
XSOFT-CODESYS-3
PLC-Programación de software
XSOFT-CODESYS-2
XSOFT-CODESYS-3
De destino y en la web de visualización
Sí
PLC-licencia
PLC de licencia incluido
Sistema operativo
Windows CE 5.0 (licencia incl.)
Interfaces de comunicación
construido-en las interfaces
1 x Ethernet 10/100 Mbps
1 x RS485
1 x USB host 2.0
1 x USB dispositivo
1 x PROFIBUS/MPI
1 x SmartWire-DT
Dispositivo USB
USB 2.0, no galvánicamente aislado
Ranuras
para la tarjeta SD: 1
Ethernet
100Base-TX/10Base-T
Voltaje Nominal
24 V CC SELV (safety extra low voltage)
de voltaje permitido
Vigencia: 19.2-30.0 V DC (voltaje nominal de operación -20%/+25%)
Absoluta con ondulación: 18,0-31,2 V DC
Batería: 18,0-31,2 V DC (voltaje nominal de funcionamiento -25%/+30%)
35 V DC para una duración de < 100 ms
De huecos de tensión
≤ 10 ms de voltaje (24 V DC)
5 ms de subtensión (19.2 V DC) ms
El consumo de energía [Pmax.]
7 W
Nota en el consumo de energía
Dispositivo básico
Esclavo USB a Host USB: 2.5
Total: 9.5
La disipación de calor
9.5 W
Nota sobre la disipación de calor
La disipación de calor con el consumo de energía de 24 V
7 W para el dispositivo básico + 2.5 W para el módulo USB
Consumo de corriente [I]
Corriente continua = 0.4 (24 V DC), UN
Siemens MPI, (opcional)
sí
Tipo de fusible
Sí (fusible no accesible)
Potencial de aislamiento
sin posibilidad de aislamiento
Material de la carcasa
Metal anodizado
El tipo de delantero
Estándar de la frente con el estándar de la membrana (completamente cerrado)
Dimensiones (W x H x D)
212 x 198 x 54 mm
montaje empotrado
Despacho: W x H x D ≥ 30 mm (1.18")
Inclinación respecto a la vertical: ±45° (si utiliza la convección natural)
Grado de protección (IEC/EN 60529, EN50178, VBG 4)
IP65 (en el frente), IP20 (en la parte trasera)
Tipo de carcasa 4X (sólo para uso en Interiores)
AprobacionesAprobaciones
cUL (UL508)
AprobacionesProtección contra explosión (ATEX 94/9/CE)
II 3D Ex II T70°C IP5x: Zona 22, Categoría 3D
Aprobacionesenvío de clasificación
DNV GL
Aplica las normas y directivasEMC
(en relación a la CE)
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Aplica las normas y directivasNormas de producto
EN 50178
EN 61131-2
Aplica las normas y directivasSeguridad
EN 60950
UL 60950
Normas
Protección contra explosión (relevante para la CE)
ATEX 94/9/EG: Zona 22, Categoría 3D (II 3D Ex tc IIIC T70°C IP6x):
IEC/EN 60079-0
IEC/EN 61241-0
IEC/EN 61241-1
Seguridad:
IEC/EN 60950
UL 508
Normas de producto:
EN 50178
IEC/EN 61131-2
EMC /relevante para la CE):
IEC/EN 61000-6-2
IEC/EN 61000-6-4
IEC/EN 61131-2
IEC/EN 61000-6-3
Mecánica de resistencia a los golpes
de acuerdo con IEC 60068-2-27 g
La vibración
de acuerdo a la norma IEC/EN 60068-2-6
Las condiciones ambientales
Condiciones climáticas ambientalesLa presión de aire (funcionamiento)
795 - 1080 hPa
La temperaturaAlmacenamiento / Transporte [ϑ]
-20 - +60 °C
La temperaturaTemperatura ambiente de operación min.
0 °C
La temperaturaAmbiente de funcionamiento temperatura máx.
+50 °C
Humedad relativaHumedad relativa
IEC/EN 50178
10 - 95%, sin condensación
Tensión de alimentación UAux
Tensión nominal [UAux]
24 V DC (-20/+25%) V
Ondulación Residual de la tensión de entrada
≦ 5 %
Protección contra inversión de polaridad
Sí
Nota
Si contactores con un consumo de energía total > 3 están conectados a un alimentador de energía módulo de EU5C-SWD-PF1/2 tiene que ser utilizado.
Clasificación de cortocircuito
no, fusible externo FAZ Z3
Potencial de aislamiento
No
Voltaje nominal de operación de 24-V-DC esclavos
typ. UAux- 0.2 V
Tensión de alimentación UPow
Tensión de alimentación [UPow]
24 DC -20 % + 25 % V
De entrada tensión de ondulación
≦ 5 %
Siemens MPI, (opcional)
sí
Corriente nominal [I]
0,7 a
La prueba de sobrecarga
sí
Corriente de irrupción y la duración
12,5/6 ms
La disipación de calor en 24 V DC
1.0 W
Potencial de aislamiento entre UPowy 15 V SmartWire-DT tensión de alimentación
No
Puenteo de caídas de tensión
10 ms
La tasa de repetición de
1 s
Indicación del estado de
sí LED
SmartWire-DT tensión de alimentación
Voltaje nominal de funcionamiento [Ue]
14,5 ± 3 % V
Nota
Si SmartWire-DT módulos con un total de consumo de energía > 0,7 a están conectados a un alimentador de energía módulo de EU5C-SWD-PF2 tiene que ser utilizado.
Clasificación de cortocircuito
Sí
Conexión de tensiones de alimentación
Tipo de conexión
Empuje en las terminales
Flexible con el casquillo
0.25 - 1.5 (AWG 24 - 16) mmDos
UL/CSA sólido o trenzado
24 - 16 AWG
Tipo de estación
SmartWire-DT master
Número de SmartWire-DT esclavos
Noventa y nueve
Las Tasas De Baudios
Cien veinticinco
250 kBd
La asignación de direcciones
automático
Indicación del estado de
SmartWire-DT master LED: rojo/verde
Configuraciones de LED: LED rojo/verde
Conexiones
Plug de 8 polos
Conector
Hoja terminal SWD4-8MF2
