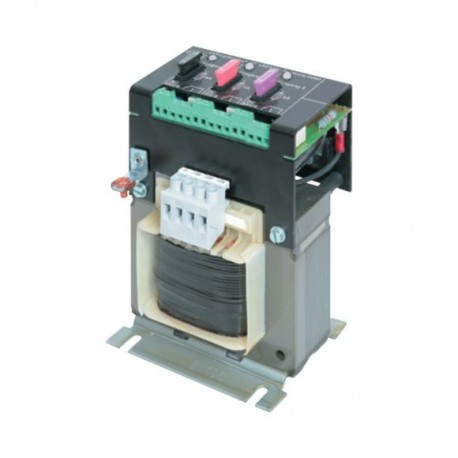

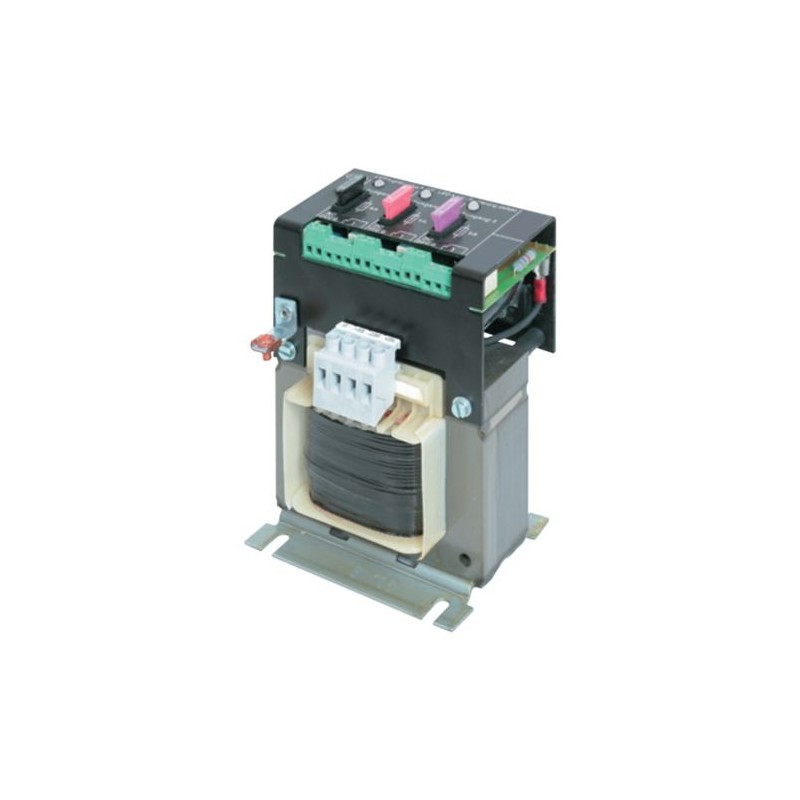

AING8 269517 EATON ELECTRIC Fuente de Alimentación Monofásica 192 V A Primario: 230 V AC Secundario: 24 V AC..
AING8
269517
EATON-MOELLER
Fuente de Alimentación; Monofásica; 192 V A; Primario: 230 V AC; Secundario: 24 V AC; 24 V DC; 10 V DC
Fuente de Alimentación Monofásica 192 V A Primario: 230 V AC
Controladores industriales (PLC) > Fuente de alimentación para sistema PLC
Transformadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Unidad de fuente de alimentación, 1p, 192VA, prim 230VAC, sec. 24 V AC, 24 V DC, 10 V DC
Fuente de alimentación Universal de la unidad de una sola fase, transformador de seguridad IEC/EN 61558-2-2, 2-6, VDE 0570 Parte 2-2, 2-6. potencia nominal 192VA, un fusible por voltaje de salida de un contacto de conmutación para el seguimiento y la anunciación, de entrada nominal tensión de 230V +- 5%, el voltaje de salida nominal: 24V AC / 8A, 10V DC / 1A DC, 24V DC / 3A
Programa de entrega
Gama de productos
Fuente de alimentación Universal de la unidad de AING
La función básica de
Alimentación monofásica
Cada voltaje de salida de un fusible, un LED y un contacto de conmutación para el seguimiento y la anunciación
No estándar tensiones sobre demanda
Tensión nominal de entrada tensión de
230± 5 % V
Tensión nominal de salida
24 VCA, 10 DC, 24 V DC
Potencia nominal
0.192 kVA
Max. la corriente de salida
Ocho
Uno
Tres
Uno
Tres
Cu factor de
3,60 kg
Notas
- Diagrama de circuito:
Los contactos de señal
Tensión de conmutación máx. 250 V AC/110 V DC
max. 1
Servicio de conmutación 62 VA/30 W
La indicación del LED
- Salida de tensión: LED = verde
- Fusible falla/falta: LED = rojo
Tamaño/part no. FK2 de utilizar fusibles.
Datos técnicos
General
NormasConstruido y probado para
Transformador de seguridad para
IEC/EN 61558-2-2/2-6
VDE 0570 parte 2-2/2-6
IEC/EN 61558-2-2/2-6
VDE 0570 parte 2-2/2-6
NormasConveniente para el uso a
IEC/EN 60204-1
VDE 0113
VDE 0113
Temperatura ambiente
-25 - 40
Características
Terminaciones
●
Clase de aislamiento
B
Frecuencia nominal
50 - 60 Hz
Primaria tocar
± 5 %
Grado de Protección
IP20
Devanados separados
●
Totalmente vacío impregnado
●
Aislamiento reforzado
●
Deber de calificación del factor de
100 % DF
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
50 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / PLC del sistema de suministro de energía (EC000599)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS sistema de fuente de alimentación ([email protected] [AKE532014])
Voltaje de entrada AC 50 Hz
230 - 230 V
Voltaje de entrada AC 60 Hz
230 - 230 V
Voltaje de entrada en DC
0 - 0 V
El tipo de voltaje (voltaje de entrada)
CA
Max. la corriente de entrada de CA de 50 Hz
0.83 Un
Max. la corriente de entrada de CA de 60 Hz
0.83 Un
Max. la corriente de entrada DC
0 Un
Tipo de voltaje de salida
AC/DC
Tensión de salida de CA de 50 Hz
24 - 24 V
Tensión de salida de CA de 60 Hz
24 - 24 V
Tensión de salida DC
24 - 24 V
Max. la corriente de salida de CA de 50 Hz
8 Un
Max. la corriente de salida de CA de 60 Hz
8 Un
Max. la corriente de salida DC
Tres
Potencia de salida
192 W
La redundancia
No
Adecuado para las funciones de seguridad
Sí
Ancho
110 mm
Altura
155 mm
Profundidad
90 mm
Dimensiones
