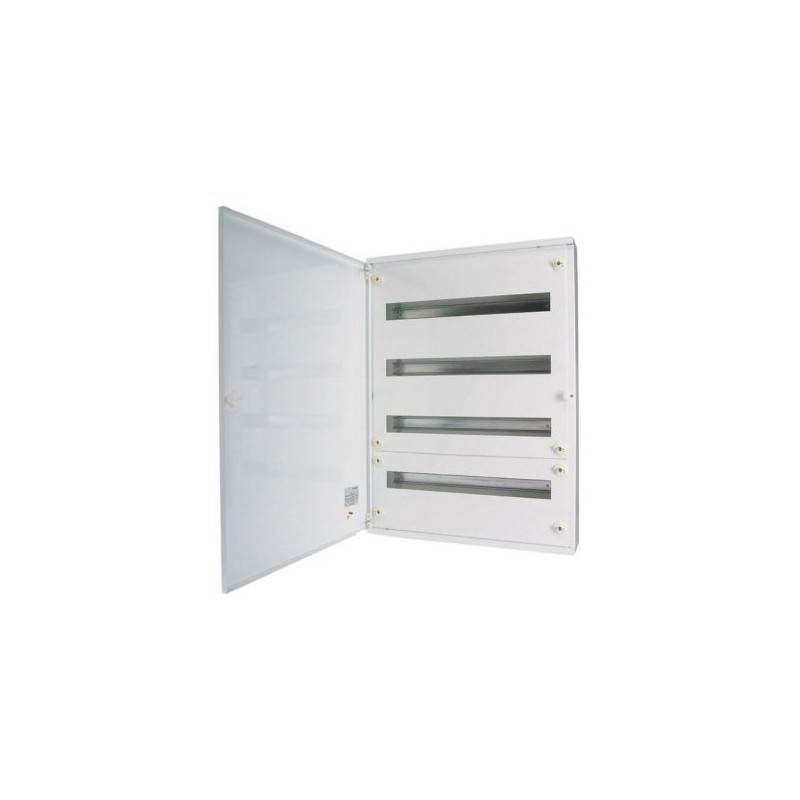

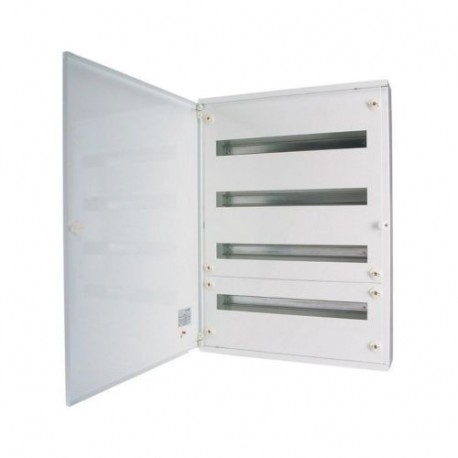

BF-O-2/48-A 240732 EATON ELECTRIC Flat BF-O / BF-U Basic Enclosure
BF-O-2/48-A
240732
EATON-MOELLER
Flat BF-O / BF-U Basic Enclosure
Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Entrega de programa
La función básica de | Dispositivo básico | ||
La función del producto | Instalación de tableros de distribución | ||
Gama de productos | BF plana DBO | ||
Diseño | Montaje en superficie | ||
En el sitio de instalación | Interior | ||
Tipo de instalación | Montaje en superficie | ||
La Puerta/De La Solapa | Blanco | ||
Grado de Protección | IP30 | ||
Color | Blanco | ||
Módulo de rack | Rail-marco | ||
Cubierta de protección contra el contacto accidental | Metal | ||
Filas | Contar | 2 | |
Módulo de unidades por fila | 24 | ||
Descripción | IP30 Clase De Protección I Hoja de acero de la carcasa de color blanco (RAL 9016) | ||
Entradas de Cable | Las entradas de cables en la parte superior e inferior | ||
PE y N terminales de diseño | Terminales de tornillo | ||
PE y N terminales | Número x de área de sección transversal | mm2 | N: 2 x 25 + 9 x 16 PE: 2 x 25 + 27 x 16 |
Los equipos suministrados | Recinto Puerta con tres puntos de cierre con giro de Montaje en riel DIN marco Glándula de Cable de la placa de inserciones (parte superior) Placas frontales Neutro y conductor de protección terminal |
Datos técnicos
| General | |||
Normas | IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208 | ||
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo) | conforme | ||
Temperatura ambiente | °C | -5 - +40 | |
Grado de Protección | IP30 | ||
Clase de protección | I (puesta a tierra) | ||
Voltaje de operación nominal | Ue | V AC | 415 |
Frecuencia nominal | f | Hz | 50/60 |
| Características de los materiales | |||
Material | Hoja de acero con recubrimiento en polvo | ||
Color | blanco (RAL 9016) | ||
| Propiedades de los materiales | |||
Mecánica | |||
Resistencia a los impactos | IK07 | ||
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño | |||
La disipación de calor, a una temperatura ambiente de 35°C, delta T: 20 grados, calculado según la norma IEC 60890 | |||
Recinto Individual para montaje en la pared | PV | CO | 37 |
A partir carcasa para montaje en pared | PV | CO | 36 |
Medio gabinete para montaje en la pared | PV | CO | 34 |
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados, calculado según la norma IEC 60890 | |||
Recinto Individual para montaje en la pared | PV | CO | 75 |
A partir carcasa para montaje en pared | PV | CO | 72 |
Medio gabinete para montaje en la pared | PV | CO | 69 |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | No es relevante para instalaciones interiores. | ||
10.2.5 de Elevación | No se aplica a los cerramientos sin levantar el sida. | ||
10.2.6 impacto Mecánico | IK07 | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | IP30 | ||
10.4 Separaciones y distancias de fuga | Es el panel del generador de la responsabilidad. | ||
10.5 Protección contra descargas eléctricas | na de na | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | Es el panel del generador de la responsabilidad. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Uyo= 415 V AC | ||
10.9.3 tensión soportada de Impulso | No se aplica a entornos básicos como se define en la norma en 62208. | ||
10.9.4 Pruebas de cajas de material aislante | No se aplica a las cubiertas de metal. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. | ||
10.13 función Mecánica | Cumple con la norma de producto. |
Datos técnicos ETIM 6.0
| Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387008]) | |||
El método de montaje | Montaje en superficie | ||
Número de filas | 2 | ||
Ancho en el número de separaciones modulares | 24 | ||
Tipo de cubierta | Puerta | ||
Modelo de portada | Cerrado | ||
Transparente de la cubierta/de la puerta | No | ||
Material de la carcasa | De acero | ||
Altura | mm | 450 | |
Ancho | mm | 543 | |
Profundidad | mm | 140 | |
Construido en profundidad | mm | 140 | |
De la profundidad interior | mm | 131 | |
En riel DIN | Sí | ||
Con placa de montaje | No | ||
Extensión posible | No | ||
EMC-versión | No | ||
Color | Blanco | ||
RAL-número de | 9016 | ||
Grado de protección (IP) | IP30 | ||
Con bloqueo | No | ||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
