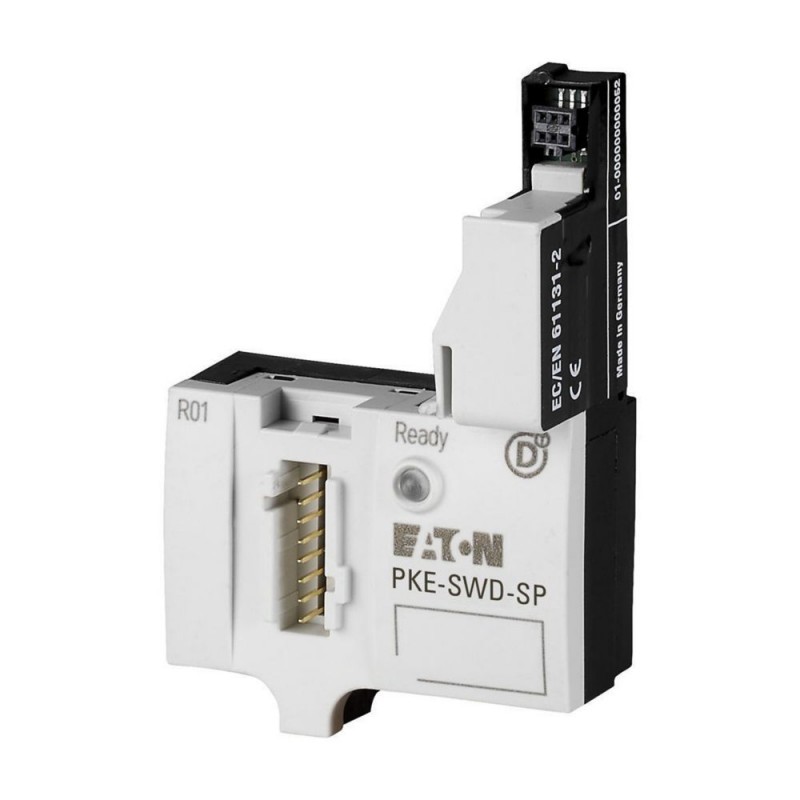

PKE-SWD-SP 150614 EATON ELECTRIC Elemento de función SmartWire-DT Para PKE12/32
PKE-SWD-SP
150614
EATON-MOELLER
Elemento de función SmartWire-DT; Para PKE12/32
Interruptores de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Interruptores Protectores de Motor Electrónicos
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲productos relacionados
▲Más Información
▲La función de elemento, SmartWire-DT, PKE / XTPE
La función de elemento de Conexión SmartWire-DT: sí, Para uso con: PKE12, PKE32, PKE65
Programa de entrega
Gama de productos
SmartWire-DT esclavo
Subrango
SmartWire DT PKE módulo para la protección del motor interruptor de
La función básica de
La protección del Motor
La protección del Motor de arranque duro deber
La protección del Motor de arranque duro deber
Gama de productos
Accesorios
Accesorios
SmartWire-DT PKE (protección del motor disyuntor)
La función
Para la conexión de la protección del motor disyuntor con la PKE-XTU(W)A-... viaje de bloques(protección del motor) para SmartWire-DT
Descripción
Montado en PKE de protección del motor, interruptor de
Mensajes
Contactor de estado PKE
La corriente del Motor en %
Térmica del motor de imagen en %
Viaje indicaciones (Sobrecarga, cortocircuito,...)
Valor de ajuste de la sobrecarga de versiones
Establezca el tiempo de retraso (CLASE)
Parte no. de viaje bloque
La corriente del Motor en %
Térmica del motor de imagen en %
Viaje indicaciones (Sobrecarga, cortocircuito,...)
Valor de ajuste de la sobrecarga de versiones
Establezca el tiempo de retraso (CLASE)
Parte no. de viaje bloque
Comandos
Remoto de desconexión de motor-circuito de protección con interruptor de
Para el uso con
PKE12
PKE32
PKE65
PKE32
PKE65
Conexión SmartWire-DT
sí
Datos técnicos
General
Normas
IEC/EN 61131-2
Dimensiones (W x H x D)
45 x 46.8 x 70.3 mm
Peso
0,02 kg
Montaje
en PKE12/32/65
Posición de montaje
como PKE12/35/65
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 61131-2:2008)Amplitud constante de 3,5 mm
5 - 8,4 Hz
Vibraciones (IEC/EN 61131-2:2008)La aceleración constante 1 g
8.4 - 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
9 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Compatibilidad electromagnética (EMC)
Categoría de sobretensión
II
Grado de contaminación
Dos
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de aire (Nivel 3)
8 kV
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de contacto (Nivel 2)
4 kV
Los campos electromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Radio supresión de interferencia de SmartWire-DTSupresión de interferencia de Radio
EN 55011 Clase a
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)SmartWire-DT cablesLas líneas de señal de
1 kV
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)PUEDE/DP-cable de busSmartWire-DT cables
1 kV
Irradiaba RFI (IEC/EN 61131-2:2008, Nivel 3)
10 V
Condiciones climáticas ambientales
Temperatura ambiente de operación (IEC 60068-2)Temperatura ambiente
-25 - +60 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento [ϑ]
-30 - +70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
SmartWire-DT de la red
Tipo de estación
SmartWire-DT esclavo
La asignación de direcciones
automático
Estado de SmartWire-DT
LED verde
Conexiones
Plug de 8 polos
Conexión
Dispositivo externo plug SWD4-8SF2-5
Consumo de corriente15-V-SWD suministro
35 mA
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0,5 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Accesorios para baja tensión interruptor de la tecnología (EC002498)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de los Componentes de bajo voltaje interruptor de la tecnología (accesorios) ([email protected] [AKN570013])
Tipo de accesorio
Técnica de conexión
Aprobaciones
Normas De Producto
UL508; CSA-C22.2 Nº 14; IEC60847-4-1; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Dimensiones
SmartWire-DT PKE (protección del motor disyuntor)
