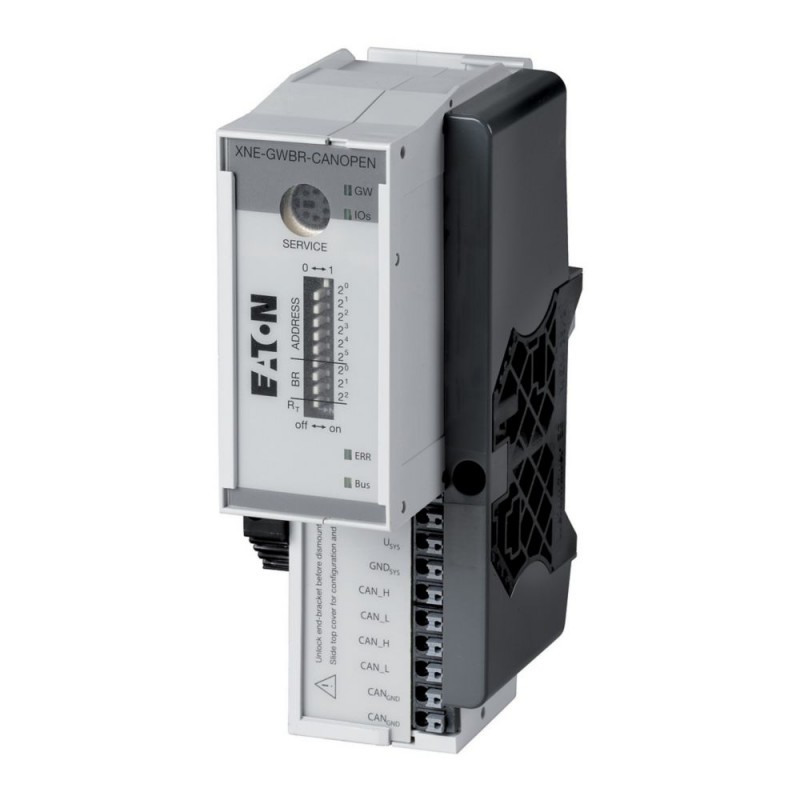

XNE-GWBR-CANOPEN 140044 4520000 EATON ELECTRIC Gateway XION ECO CANopen
XNE-GWBR-CANOPEN
140044
4520000
EATON-MOELLER
Gateway XION ECO; CANopen
Pasarela ECO para sistema de E/S XI/ON, integrada
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
Módulos E/S Remotas XION
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más Información
▲El ECO de la puerta de enlace para la XI/ON de e/S del sistema, integrado
El XI/ON de e/S estándar del sistema agrega el costo y el espacio optimizado módulos de e/S y puertas de entrada a la XI/ON de e/S del sistema. El ECO de los módulos no necesitan módulos base y son totalmente compatibles con el estándar de XI/ON del sistema. El canal de alta densidad (hasta 16 DI/DO en 13 mm), push-en la primavera-jaula de terminales, 8 o 16 canales por módulo. El ECO de puertas de enlace de apoyo a los sistemas de bus CANopen Profibus DP y Ethernet.
Programa de entrega
La función
XI/EN ECO puertas de enlace
Técnica de conexión
Empujar-en la primavera-jaula terminal
La función
XNE-Puerta de enlace con suministro integrada
Breve Descripción
soporta hasta 62 disco-tipo de módulos (XN, XNE)
Conjunto de direcciones con el interruptor DIP
Rango de direcciones: 1 – 63 (dec.)
Conjunto de direcciones con el interruptor DIP
Rango de direcciones: 1 – 63 (dec.)
De bus de campo conexión
CANopen®
Capacidad del Terminal (bus de campo/voltaje de la fuente)
La primavera-jaula de terminales
Interfaz de servicio de
PS/2 toma
Velocidad de transferencia de datos
1000 Kbit/s
800 Kbit/s
500 Kbit/s
250 Kbit/s
125 kbit/s
50 Kbit/s
20 Kbit/s
800 Kbit/s
500 Kbit/s
250 Kbit/s
125 kbit/s
50 Kbit/s
20 Kbit/s
Instrucciones
Autobús refrescante módulo ya está integrado.
La información acerca de los equipos suministrados
El paquete de entrega para todas las puertas de enlace incluye: 2 x soporte de extremo XN-CME-32/2-SW, 1 x placa final XN-ABPL
Datos técnicos
General
Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
AprobacionesAprobaciones
CE, cULus
EAC
EAC
Potencial de aislamiento
Sí, a través de un optoacoplador
Temperatura ambiente
0 - +55 °C
Almacenamiento [ϑ]
-25 - +85 °C
Humedad relativa
5 - 95 % (interior), Nivel RH-2, sin condensación (almacenamiento a 45°C)
Gases nocivos
ASÍDos: 10 (rel. humedad < 75%, sin condensación)
HDosS: 1.0 (rel. humedad < 75 %,sin condensación) ppm
HDosS: 1.0 (rel. humedad < 75 %,sin condensación) ppm
La vibración
de acuerdo a la norma IEC/EN 60068-2-6
Mecánica de resistencia a los golpes
de acuerdo con IEC 60068-2-27 g
Continua resistencia a los golpes (IEC/EN 60068-2-29)
De acuerdo a la norma IEC 60068-2-29
Caída y derrocar a
De acuerdo a la norma IEC 60068-2-31, caída libre según IEC 60068-2-32
Grado de Protección
IP20
Compatibilidad electromagnética (EMC)ESD [Aire/descarga de contacto]
EN 61000-4-2 kV
Compatibilidad electromagnética (EMC)Los campos electromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
EN 61100-4-2 V/m
Compatibilidad electromagnética (EMC)Ráfaga
EN 61100-4-4
Compatibilidad electromagnética (EMC)Sobretensiones
EN 61100-4-5
Compatibilidad electromagnética (EMC)Irradiaba RFI
EN 61100-4-6 V
Compatibilidad electromagnética (EMC)Emite interferencias radiadas, de alta frecuencia) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilidad electromagnética (EMC)Las fluctuaciones de tensión/de huecos de tensión
EN 61131-2
Compatibilidad electromagnética (EMC)Tipo de prueba
a EN 61131-2
Aprobaciones
CE, cULus
EAC
EAC
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
6 W
Otros datos técnicos (hoja de catálogo)
Terminaciones
Clasificados de datos
de acuerdo a VDE 0611 Parte 1/8.92/IEC/EN 60947-7-1
El diseño de la conexión en la dirección SUPERIOR
Empujar-En la primavera-jaula de terminales
Pelar longitud
8 mm
Rango de sujeción
max. 0.14 - 1.5 mmDos
Conectable conductoresSólido
0.25 - 1.5 mmDos
Conectable conductoresFlexible sin casquillo
0.25 - 1.5 mmDos
Conectable conductoresFlexible con el casquillo
0.25 - 1.5 mmDos
Conectable conductoresFlexible con el casquillo
0.25 - 0.75 mmDos
Indicador de pin IEC/EN 60947-1
A1
La creación de redes
Autobús
CANopen®
Bus protocolo
CANopen®
La máxima configuración de la estación de
62 tarjetas (XN, XNE) de la parte de diseño o max. la longitud de la estación: 1 m
Sistema de suministro [Usys]
24 /5 V DC
Coordinación tipo "2" [Usys]
4.7...5.3 V DC
La coordinación de tipo "1" [Usys]
18...30 V DC
La tensión de campo [UL]
24 V DC
Margen admisible
18-30 V DC
Ondulación Residual
Según EN 61131-2 %
Interfaz de servicio de
PS/2 toma
El diseño de la conexión de bus de campo
Empujar-En la primavera-jaula de terminales
Velocidad de transferencia de datos
20, 50, 125, 250, 500, 800, 1000 kBit/s
Velocidad de transferencia de datos de configuración
A través de interruptor DIP o automáticamente
Abordar
Interruptores DIP
Campo de terminación de bus
A través de interruptor DIP
Rango de direcciones
1 - 63 decimal
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
6 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Grado de Protección
IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / Bus de campo, decentr. periferia - módulo de comunicación (EC001604)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - módulo de comunicaciones ([email protected] [BAA073013])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
18 - 30 V
Voltaje tipo de tensión de alimentación
DC
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
El apoyo de protocolo para SERCOS
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
Grado de protección (IP)
IP20
Con separación de potencial
No
Conexión al bus de campo separados de acoplador de bus posible
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
No
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
33.5 mm
Altura
129 mm
Profundidad
75 mm
Aprobaciones
Normas De Producto
IEC/EN 6113-2; marcado CE
América Del Norte Certificación
Petición presentada por UL y CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Dimensiones
Enlace a la hoja de catálogo
Datasheet - PDF
