> >>BPZ-KB-10/175-ALU 102707 1243565 ELECTRIC Bloque distribuidor 1P, 175A, 10 terminales salida, ALU
Anterior producto Siguiente producto

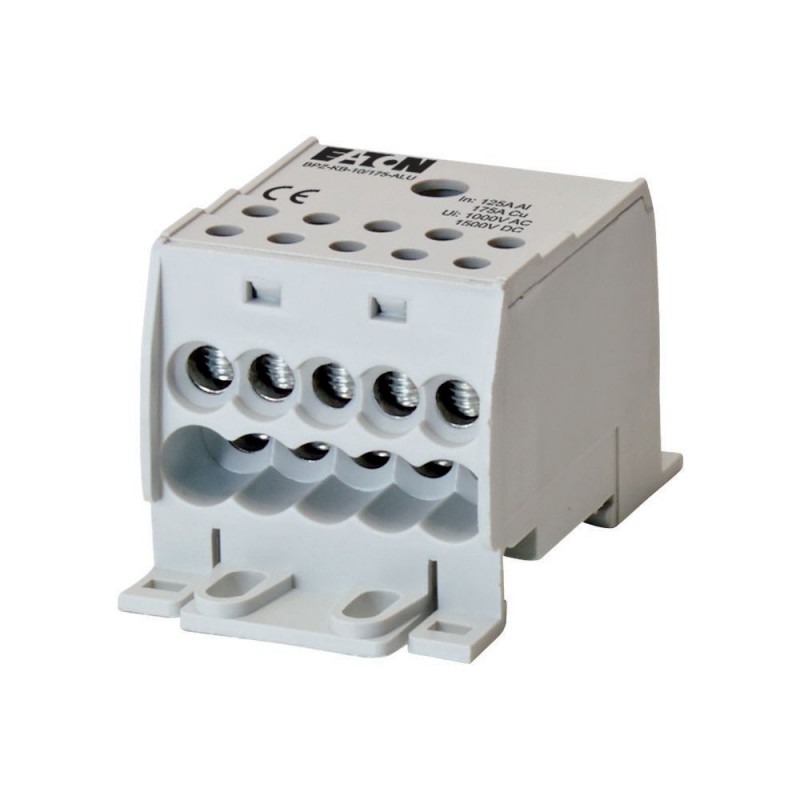

BPZ-KB-10/175-ALU 102707 1243565 EATON ELECTRIC Bloque distribuidor 1P, 175A, 10 terminales salida, ALU Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPZ-KB-10/175-ALU 102707 1243565 EATON ELECTRIC Bloque distribuidor 1P, 175A, 10 terminales salida, ALU

BPZ-KB-10/175-ALU

102707

1243565

EATON-MOELLER

Bloque distribuidor 1P, 175A, 10 terminales salida, ALU

Bloque de terminales, 1 polo, 175 A, 10 terminales de salida, ALU

Más detalles


Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución

Cajas y armarios industriales

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $58.74
Precio unitario: $58.74

Cantidad Precio
1+$58.74
2+$55.05
3+$50.15
4+$47.37
6+$45.03
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Bloque de terminales 1 polo, 175A, 10 terminales de salida, ALU
1-polo bloque de terminales, BPZ-KB-...-ALUMINIO, aluminio de la construcción, la corriente de operación nominal de 175 a, montaje en riel DIN o placa de montaje, en la lista UL, cableado menos tiempo, ca. 80% menos de espacio que se requiere.El diseño del módulo 1-polos 4-polos sistemas puede ser montado por el uso de varios bloques. Grado de protección IP20, max. voltaje de funcionamiento 1000 V AC , 1500 VCC. Equipo suministrado: 1 de 1 polo del bloque de terminales

Programa de entrega

Tipo de montaje
Planta permanente de la placa de distribución
Montaje en superficie
Montaje empotrado
Material
De aluminio
Grado de Protección
IP20
Posición de montaje
universal
Número de polos
1 polo
Ancho
45 mm
Profundidad
43 mm
Altura
71 mm
Número de unidades de sujeción por polo
Once
Nominal del dispositivo actual
Cien setenta y cinco

Datos técnicos

General
Normas
IEC 60 947 -7 -1
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura de deflexión
100 °C
UL 94 llama la clasificación
V-0
Comparativa índice de seguimiento de
600 V
Grado de Protección
IP20
Detalle de montaje
Hace clic en riel DIN o en la placa de la base.
Ahorrar tiempo en el cableado.
Ahorrar hasta un 80% de espacio utilizado.
La construcción Modular, 1-4 polo se pueden construir Sistemas con varios bloques.
Importante
Este Bloque de Distribución de Potencia es adecuado para ALUMINIO y conductores de CU.
Por favor, preste atención a la gestión común pautas a la hora de conectar los conductores de Aluminio.
Limpiar y cepillar las superficies de contacto y lubricar con una grasa apropiada.
Como medida de precaución las conexiones debe obtener de apretar con regularidad.
Eléctrica
IECMax. carga eléctrica / Al
Cien veinticinco
IECMax. carga eléctrica / Cu
Cien setenta y cinco
IECMax. voltaje de funcionamiento / Al
1000 V AC
IECMax. voltaje de funcionamiento / Al
1500 V DC
IECMax. voltaje de funcionamiento / Cu
1000 V AC
IECMax. voltaje de funcionamiento / Cu
1500 V DC
Valor de cresta de la corriente admisible [Ipk]
30 kA
Nominal de corta duración de la corriente admisible (t=1s) [Icw]
11 kA
Características de los materiales
MaterialSujeción del cuerpo
Latón
MaterialLa vivienda
PA66
MaterialHueca hexagonal tornillo de ajuste
De acero
El acabado de la superficieSujeción del cuerpo
Niquelado
El acabado de la superficieHueca hexagonal tornillo de ajuste
Zn-Plateado
ColorLa vivienda
gris, RAL 7035
Capacidad del Terminal
Incomerun solo cable/alambre multi
16 - 70 mm2
Incomerun solo cable/alambre multi
6 - 2/0 AWG
Incomeralambre fino (con funda)
16 - 50 mm2
Incomeralambre fino (con funda)
6 - 1 AWG
IncomerPar
6 - 10 N/m
IncomerPar
53.1 - 88.5 lbf
Gastosun solo cable/alambre multi
2.5 - 16 mm2
Gastosun solo cable/alambre multi
14 - 6 AWG
Gastosalambre fino (con funda)
2.5 - 10 mm2
Gastosalambre fino (con funda)
14 - 8 AWG
GastosPar
3 - 4 N/m
GastosPar
7 - 13.2 lbf

Datos técnicos ETIM 7.0

Sistemas de distribución de energía (EG000015) / Distribuidor de montaje de los bloques de terminales (EC001894)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / aislamiento Eléctrico y la conexión de material / sistema de distribución de Energía / Distribuidor de montaje de los bloques de terminales ([email protected] [ACO381011])
Altura
71 mm
Ancho
45 mm
Profundidad
43 mm
Max. corriente nominal
Cien setenta y cinco
Número de polos
Uno
Conductor de sección transversal flexible (hilo fino) con el cable de la final de la manga
2.5 - 70 mm2
Conductor de sección transversal maciza (sólida, cadena)
2.5 - 70 mm2
Número de abrazadera de posiciones por polo
Once
Con PE-rail
No
Con N-rail
No

Dimensiones

mas_BPZ_KB_10_175_alu

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
