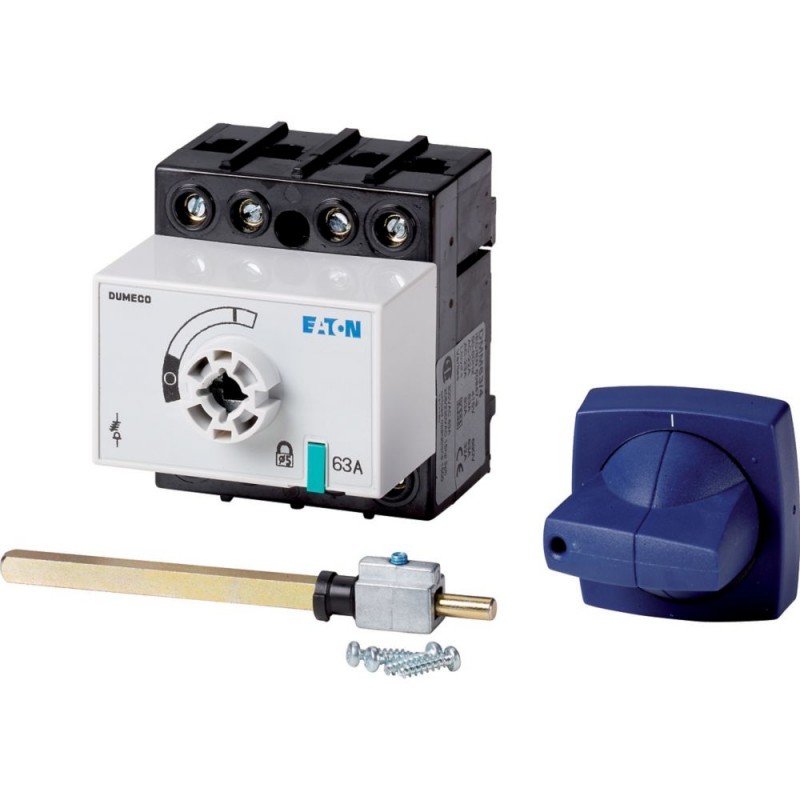

DMM63/4 +SK 1314160 EATON MOELLER DUMECO DMM 63/4 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DMM63/4 +SK 1314160 EATON MOELLER DUMECO DMM 63/4

DMM63/4 +SK

1314160

EATON - MOELLER

Disponible

Envío el hoy

DUMECO DMM 63/4

Más detalles


Interruptores Seccionadores Electricos Potencia

Interruptores seccionadores DUMECO - EATON - MOELLER

Interruptores seccionadores DUMECO - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+$114.88
2+$111.67
4+$109.07
5+$108.34
7+$107.57
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Interruptor-seccionador
Interruptor principal
interruptor de mantenimiento
Parte del grupo de referencia
  DMM

  Con azul de manilla giratoria (Tipo C) y el eje de accionamiento
La información acerca de los equipos suministrados
  contacto auxiliar provisto por el usuario.
Número de polos
  4 polos
Contactos auxiliares


 N/S0

 N/C0
Notas
  1 candado, >
Contacto secuencia
  >
Nominal de corriente ininterrumpida
YouUn63
Técnica de conexión
  Conexión Vertical
Datos técnicos
General
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Interruptor-seccionador según IEC/EN 60947-3
Certificaciones
  CE, RoHs, KEMA, GOST-R, Lloyds
Temperatura ambiente

La operación
na de na°C-25 - +55
Almacenamiento
na de na°C-30 - +80
Categoría de sobretensión/grado de contaminación
  III/3
Nominal soportada de impulso de voltaje
UimpkV6
Tensión nominal de aislamiento
UyoV1000
Posición de montaje
  Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
  El dedo y la parte posterior de la mano a prueba de
Contactos
Mecánica variables

Número de polos
  4 polos
Contactos auxiliares


 N/S0

 N/C0
Características eléctricas

Voltaje de operación nominal
UeV AC690
Nominal de corriente ininterrumpida
YouUn63
Nota sobre el nominal de corriente ininterrumpida !u
  Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Clasificación de cortocircuito

fusible
  80/50
Nominal condicional de la corriente de cortocircuito
IqkAEn = 80: 50
En = 50: 100
Corriente de
 kAEn = 80: 9.7
En = 50: 9.6
max. vamos-a través de la energía
 kA2sEn = 80: 44
En = 50: 10
Nominal de corta duración corriente asignada (1 s actual)
YocwUnrms1500
Nota sobre el nominal de corta duración corriente asignada lcw
  De corriente durante un tiempo de 1 segundo
Capacidad de conmutación
na de na
 Un
400/415 V
 Un504
500 V
 Un264
690 V
 Un200
Aislamiento de seguridad según EN 61140

Actual de la pérdida de calor por contacto en la Ie
 W6
La esperanza de vida, mecánica
Las operaciones de 8500
CA

AC-21A

Corriente de operación nominal del interruptor

400 V 415 V
YoeUn63
500 V
YoeUn63
690 V
YoeUn63
AC-22A

Corriente de operación nominal del interruptor

400 V 415 V
YoeUn63
500 V
YoeUn63
690 V
YoeUn63
AC-23A

Corriente de operación nominal del interruptor

400 V 415 V
YoeUn63
500 V
YoeUn33
690 V
YoeUn25
Potencia de Motor AC-23A, 50 - 60 Hz
PkW
400 V 415 V
PkW30
500 V
PkW22
690 V
PkW22
Terminal de capacidades
Sólido
 mm22.5 - 16
Flexible con férulas según DIN 46228
 mm2
flexible
 mm21.5 - 25
Max. par de apriete
 Nm3
Técnico de seguridad de parámetros:
Notas
  B10dvalores según la EN ISO 13849-1, tabla C1
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn63
La disipación de calor por polo, dependiente de la corriente
PvidW6
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060010])
Versión como interruptor principal
  No
Versión de mantenimiento/servicio interruptor de
  No
Versión como interruptor de seguridad
  No
La versión de parada de emergencia de la instalación
  No
Versión como interruptor inversor
  No
Max. nominal tensión de funcionamiento de la Ue CA
 V690
Voltaje nominal de operación
 V690 - 690
Calificación permanente de la actual Iu
 Un63
Calificación permanente de la corriente en AC-21, 400 V
 Un63
El funcionamiento nominal de alimentación en AC-3 A 400 V
 kW0
Nominal de corta duración corriente asignada lcw
 kA1.5
El funcionamiento nominal de alimentación en AC-23, 400 V
 kW30
De conmutación de potencia a 400 V
 kW0
Acondicionado nominal de corriente de corto circuito Ci
 kA100
Número de polos
  4
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  0
La unidad de Motor opcional
  No
La unidad de Motor integrado
  No
Liberación de tensión opcional
  No
Dispositivo de construcción
  Integrado en el dispositivo fijo integrado en la técnica
Adecuado para la planta de montaje

Adecuado para montaje frontal 4-agujero
  No
Adecuado para montaje delantero centro
  No
Adecuado para la placa de distribución de la instalación

Adecuado para el intermedio de montaje
  No
Color del elemento de control
  -
Tipo de elemento de control
  Alternar
Interlockable
  No
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión
Grado de protección (IP), frente
  IP20
Dimensiones
>

Datasheet - PDF

Title:Language:Size:Type:
pdf-DUMECO DMM 63/4 - EATON - DMM-63/4SK - 1314160English247 Kbytespdf-DUMECO DMM 63/4 - EATON - DMM-63/4SK - 1314160
