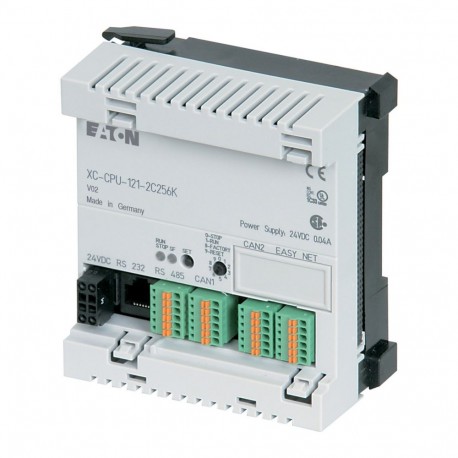

Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Almacenamiento [ϑ]
-25 - +70 °C
Posición de montaje
Horizontal
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
10 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Resistencia a la vibración
Frecuencia de 5 a 9 Hz; amplitud de 3.5 mm
9 - 150 Hz; 1,0 g de aceleración constante
Mecánica de resistencia a los golpes
Quince
Duración de la descarga, 11 ms g
Categoría de sobretensión/grado de contaminación
II/2
Tensión nominal de aislamiento [Uyo]
500 V
Emite interferencias
EN 61000-6-4
Inmunidad a interferencias
EN 61000-6-2
Copia de seguridad (tiempo cero de tensión)
min. 72 horas
Tensión de alimentación conexión deTipo de conexión
-
Tensión de alimentación conexión deCapacidad del Terminal
0.14 - 1 (AWG28-18) mmDos
La interfaz COM1Tipo de conexión
RJ45
COM2, CAN1, CAN2 interfazTipo de conexión
Resorte del bloque de terminales, de 6 polos
COM2, CAN1, CAN2 interfazCapacidad del Terminal
0.14 - 0.5 (AWG28-20) mmDos
Voltaje de entrada
24 V DC
Margen admisible
EL 20,4 - 28,8 V DC
El consumo de energía
max. 1.44 W
La corriente de entrada
60 mA
Ondulación Residual
≦ 5 %
La máxima pérdida de potencia (sin local I/O) [Pv]
6 W
Nota sobre la disipación de calor
Sin e/S locales
Protección de la sobretensión
Sí
Protección contra inversión de polaridad
Sí
Corriente de irrupción
Ninguna limitación (limitado sólo por arriba de 24 V DC fuente de alimentación de la unidad) x In
Tiempo de retención en el suministro de deserciónLa duración de la inmersión
10 ms
Tiempo de retención en el suministro de deserciónLa tasa de repetición de
1 s
Suministro externo de filtro
Tipo: XT-FIL-1, →#285316
Abastecimiento interno de filtro
Sí
Procesador
Infineon XC161
Código de programa y datos del programa
256/244 kByte
Marcador de Entrada/Salida y Conservar los datos
16/4/4/8 KByte
El tiempo de ciclo de 1 k de instrucciones (Bit, Byte)
< 0.3 ms
Interfaz serie (RS232) sin líneas de apretón de manosVelocidad de transferencia de datos
Programación
(Formato de carácter: 8 bits de datos, sin paridad, 1 bit de parada)
19.2, 38.4 (por defecto), un 57,6 kBit/s
Interfaz serie (RS232) sin líneas de apretón de manosTécnica de conexión
RJ45
Interfaz serie (RS232) sin líneas de apretón de manosPotencial de aislamiento
No
en el modo transparenteVelocidad de transferencia de datos
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 KBit/s
en el modo transparentePotencial de aislamiento
-
en el modo transparenteFormatos de caracteres
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
en el modo transparenteNúmero de bytes enviados en cada bloque
Cien noventa
en el modo transparenteNúmero de Recibir bytes de cada bloque
Cien noventa
en el modo transparenteConexión
-
COM2 (RS232/RS485) sin líneas de apretón de manosVelocidad de transferencia de datos
De modo transparente
(establecido a través de bloques de función)
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 KBit/s
COM2 (RS232/RS485) sin líneas de apretón de manosFormatos de caracteres
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
(establecido a través de bloques de función)
COM2 (RS232/RS485) sin líneas de apretón de manosPotencial de aislamiento
No
COM2 (RS232/RS485) sin líneas de apretón de manosLa terminación de Bus
Externa, para RS485
CAN1/CAN2 interfazVelocidad en baudios
10 - 500 kBit/s
CAN1/CAN2 interfazPotencial de aislamiento
No
CAN1/CAN2 interfazLa estación de
Cien veintiséis
CAN1/CAN2 interfazLa terminación de Bus
Seleccionable para cada interfaz (CAN1/CAN2)
CAN1/CAN2 interfazPDO tipo
Asyn., cyc., acyc.
Fuente de alimentación de locales de entradas/salidas (24 VQ/0 VQ)
Voltaje de entrada
24 V DC
Rango de tensión de
19.2 - 30, tenga en cuenta la polaridad V DC
Potencial de aislamientoFuente de alimentación contra la CPU de voltaje
Sí
Protección de la sobretensión
Sí
Protección contra inversión de polaridad
Sí
La corriente de entrada por canal a tensión nominal
- mA
La pérdida de potencia por canal
-
Nivel de tensión IEC/EN 61131-2Valor límite de tipo 1
-
Retrasar la entrada deOff → On
- ms
Retrasar la entrada deOn → Off
- ms
Los canales con el mismo potencial de referencia
0 Cant.
Indicación del estado de
-
La pérdida de potencia por canal
- W
De retardo de la salidaOff → On
-
De retardo de la salidaOn → Off
-
Los canales con el mismo potencial de referencia
0 Cant.
Indicación del estado de
-
Capacidad de conmutación
-
El factor de utilización
0 g
