DILAC-31(*VDC)

276493

EATON-MOELLER

10

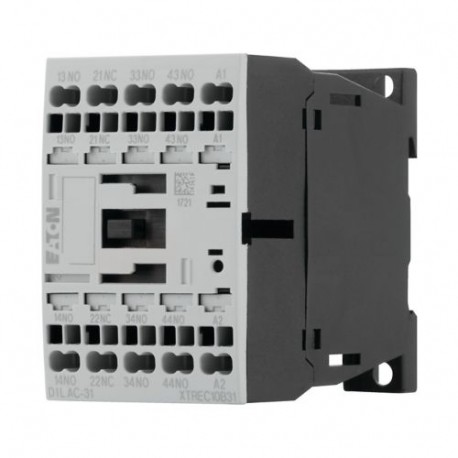

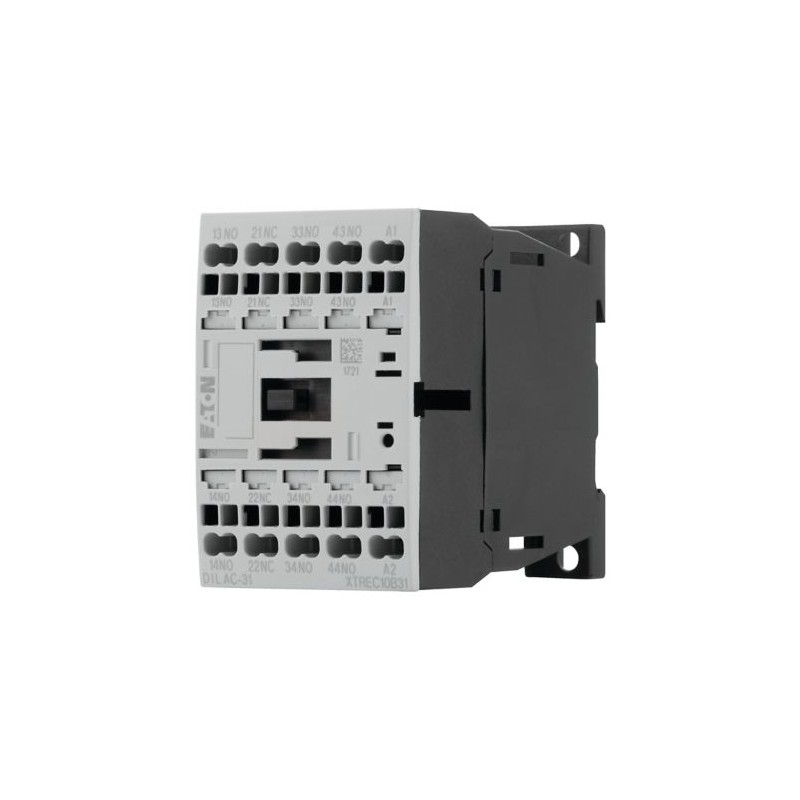

Contactor Auxiliar; 3 NO + 1 NC; Conexión a presión; * VDC

Relé de contactor, *V DC, 3 N/O, 1 NC, terminales accionados por resorte, funcionamiento DC

Más detalles


Interruptores de baja tensión > Contactor, relé

Contactores hasta 170A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Contactor relé, *V DC, N/S = Normalmente abierto: 3 N/S, N/C = Normalmente cerrado: 1 NC, bornes elásticos, la operación de DC
Contactor relé, gama de Producto: DILA relés de Aplicación: Contactor de relés Descripción: dispositivos Básicos con un resultado positivo de la operación de los contactos, técnica de Conexión: bornes elásticos, corriente de operación Nominal AC-15 220 V 230 V 240 V, Ie= 4 a, 380 V 400 V 415 V: Ie= 4, Contactos N/O = Normalmente abierto: 3 N/S, Contactos N/C = Normalmente cerrado: 1 NC, número de Código y la versión de combinación Distintiva número: 31E, Puede ser combinado con contacto auxiliar módulo: DILA-XHIC(V)..., de Accionamiento tensión: *V DC, Tensión AC/DC: DC funcionamiento, Grado de Protección: IP20, Instrucciones: números de Contacto EN 50011, el terminal de Bobina marcas EN 50005, integrado en el circuito supresor de', las Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Programa de entrega

Gama de productos
DILA relés
Aplicación
Contactor de relés
Descripción
Dispositivos básicos con un resultado positivo de la operación de los contactos
Técnica de conexión
Bornes elásticos
Corriente de operación nominal
AC-15220 V 230 V 240 V [Ie]
4 Un
AC-15380 V 400 V 415 V [Ie]
4 Un
Contactos
N/S = Normalmente abierto
3 N/S
N/C = Normalmente cerrado
1 NC
Contacto secuencia
210S015
El número de código y la versión de combinación
Distintivo número
31E
Puede ser combinado con contacto auxiliar, módulo de
DILA-XHIC(V)...
Accionamiento de tensión
*V DC
Voltaje de AC/DC
La operación de DC
Supresor de circuito
construido-en
Conexión SmartWire-DT
no
Instrucciones
Los números de contacto para ES 50011
El terminal de bobina marcas EN 50005
integrado en el circuito supresor de'
Integrado varistor supresor de circuito.
Nota sobre los equipos suministrados
Cantidad de orden mínima 10 elementos (unidad de embalaje)

Datos técnicos

General
Normas
IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
La esperanza de vida, mecánicaDC operado [Operaciones]
20 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Nueve mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - 80 °C
Posición de montajePosición de montaje
210N017210N018
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo deN/S de contacto
7 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo deN/C contacto
5 g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
PesoCC operada
0.294 kg
Terminal de capacidadesBornes elásticosSólido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesBornes elásticosFlexible con o sin casquillo DIN 46228
1 x (0,75 - 1.5)
2 x (0,75 a 1,5) mmDos
Terminal de capacidadesBornes elásticosSólido o trenzado
18 - 14 AWG
Terminal de capacidadesBornes elásticosPelar longitud
10 mm
Terminal de capacidadesBornes elásticosDestornillador estándar
0,6 x 3,5 mm
Contactos
Operativo positivo contactos a ZH 1/457, incluyendo el contacto auxiliar, módulo de
Sí
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
690 V CA
Aislamiento de seguridad según EN 61140entre bobina y contactos auxiliares
400 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
400 V AC
Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloAbiertoa 60 °C [Ith=Yoe]
16 Un
Corriente de operación nominalAC-15220 V 230 V 240 V [Ie]
4 Un
Corriente de operación nominalAC-15380 V 400 V 415 V [Ie]
4 Un
Corriente de operación nominalAC-15500 V [Ie]
1.5 Una
Corriente de operación nominalLa corriente de DCNotas
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:1 [24 V]
10 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:1 [60 V]
6 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:2 [60 V]
10 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:1 [110 V]
Tres
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:3 [110 V]
6 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:1 [220 V]
Uno
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:3 [220 V]
5 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 50 msContactos en serie:3 [24 V]
4 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 50 msContactos en serie:3 [60 V]
4 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 50 msContactos en serie:3 [110 V]
2 Un
Corriente de operación nominalLa corriente de DCDC L/R ≦ 50 msContactos en serie:3 [220 V]
Uno
Corriente de operación nominalCircuito de Control de la fiabilidad [tasa de fallos]
<10-8, < un fallo en 100 millones de operaciones
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Clasificación de cortocircuito sin soldaduraMáxima del dispositivo de protección contra sobrecorriente220 V 230 V 240 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraMáxima del dispositivo de protección contra sobrecorriente380 V 400 V 415 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
10 a gG/gL
Actual de la pérdida de calor en la IthCC operada
0.85 W
Imán de los sistemas de
Tolerancia de tensiónCC operadaNotas
Alisado DC, trifásico de puente de rectificadores o alisado de doble rectificación de onda
Tolerancia de tensiónCC operadaPick-up de voltaje
0.81.1
Tolerancia de tensiónCC operadaa las 24 V: sin contacto auxiliar componente (40 °C) [Pick-up]
0.7 - 1.3 x Uc
El consumo de energíaLa operación de DCDC operado [Pull-in = sellado]
3 W
factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)DC operado el cierre de retrasoTiempos de conexión, CC operada, max. el cierre de retraso
31 ms
El tiempo de cambio en el 100 % de US(valor recomendado)DC operado N/S de contacto de retardo de aperturaTiempos de conmutación, DC accionado hacer contacto con retardo de Apertura, max.
12 ms
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
15 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
Uno

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
15.5 Una
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.8 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Contactor relé (EC000196)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / Contactor relé ([email protected] [AAB716014])
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
12 - 250 V
Voltaje tipo de accionamiento
DC
Nominal de corriente de operación es decir, 400 V
4 Un
Tipo de conexión del circuito auxiliar
La abrazadera de la primavera de conexión
El método de montaje
En riel DIN/tornillo
Interfaz
No
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Número de contactos auxiliares como contacto normalmente abierto
Tres
Número de contactos auxiliares como contacto normalmente cerrado, el retraso de conmutación
Cero
Número de contactos auxiliares como contacto normalmente abierto, líder
Cero
Con la indicación del LED
No
Número de contactos auxiliares como de cambio de contacto
Cero
Manual de operación posible
No

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 508; CSA-C22.2 Nº 14-05; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

210O133
Accesorios
1: Supresor de
2: contacto Auxiliar, módulo de
Curva característica
210U161
Vida útil de los componentes (operaciones)
Yoe= corriente de operación nominal
Curva característica
210U159
Vida útil de los componentes (operaciones)
Yoe= corriente de operación nominal
Tres contactos en serie

Dimensiones

210X201
Contactor con contactos auxiliares módulo
210T013

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
