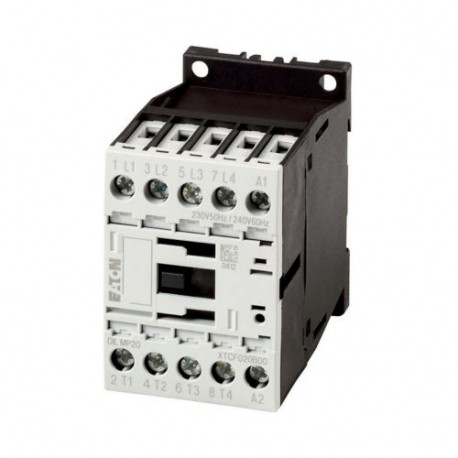

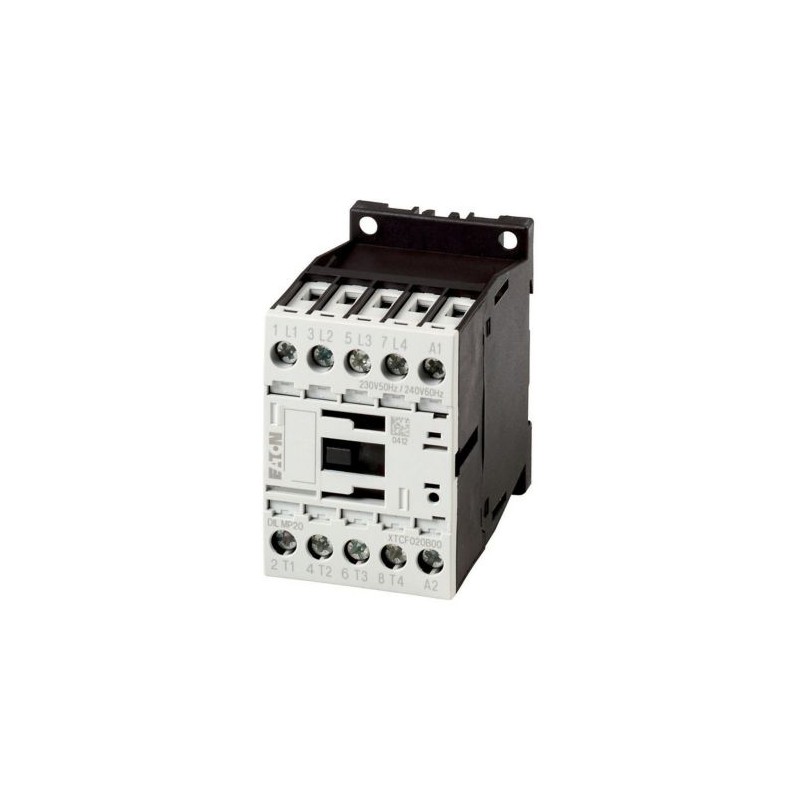

DILMP20(*V50HZ) 276982 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos 20 A AC-1 * V 50 Hz Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILMP20(*V50HZ) 276982 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos 20 A AC-1 * V 50 Hz

DILMP20(*V50HZ)

276982

-

EATON-MOELLER

10

Contactor de potencia; Conexión a tornillo; 4 polos; 20 A; AC-1; * V 50 Hz

Contactor, 4 polos, 22 A, *V 50 Hz, funcionamiento en CA

Más detalles


Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Contactor, 4 polos, 22 a, *V, 50 Hz, corriente ALTERNA
Contactor de Aplicación: los Contactores de 4 polos eléctricos de los consumidores, los Contactores de hasta 200 a, 4 polos, categoría de Utilización: AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia, NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento, técnica de Conexión: terminales de Tornillo, Número de polos: 4 polos, 380 V 400 V: Ie= 12, libres Convencional térmica del aire actual, de 3 polos, 50 - 60 Hz Abierto a 40 °C: Ith =Ie= 22, cerrado: Ith= 18, libres Convencional térmica del aire actual, 1 polo abierto: Ith= 60 a, cerrado: Ith= 54 A, 220 V, 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6,5 kW, Instrucciones: Contactos EN 50 012., Tensión AC/DC: corriente ALTERNA

Programa de entrega

Gama de productos
Contactores
Aplicación
Contactores para 4 polos eléctricos de los consumidores
Subrango
Contactores de hasta 200 a, 4 polos
Categoría de utilización
AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
Técnica de conexión
Terminales de tornillo
Número de polos
4 polos
Corriente de operación nominal
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hza 40 °C [Ith=Yoe]
22 Un
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hza 50 °C [Ith=Yoe]
Veintiuno
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hza 55 °C [Ith=Yoe]
20.5 Un
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hza 60 °C [Ith=Yoe]
20 Un
Contacto secuencia
210S028
Para el uso con
DILM32-XHI(C)...
DILA-XHI(V)(C)...
Accionamiento de tensión
*V 50 Hz
Voltaje de AC/DC
Operación con CA
Conexión SmartWire-DT
no
Instrucciones
Contactos EN 50 012.
Nota sobre los equipos suministrados
Cantidad de orden mínima 10 elementos (unidad de embalaje)

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
La esperanza de vida, mecánicaAC operados [Operaciones]
10 x 10Seis
La esperanza de vida, mecánicaDC operado [Operaciones]
10 x 10Seis
La frecuencia de operación, mecánicaAC operados [Operaciones/h]
Cinco mil
La frecuencia de operación, mecánicaDC operado [Operaciones/h]
Cinco mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Temperatura ambienteAlmacenamiento
- 40 - 80 °C
Posición de montajePosición de montaje
210N017210N018
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos principalesN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/S de contacto
7 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/C contacto
5 g
Grado de Protección
IP20
Altitud
Max. 2000 m
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Pelar longitud
10 mm
Capacidad del Terminal de cable principalSólido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDos
Capacidad del Terminal de cable principalFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Capacidad del Terminal de cable principalSólido o trenzado
18 - 14 AWG
Capacidad del Terminal de cable principalTerminal de tornillo
M3.5
Capacidad del Terminal de cable principalPar de apriete
1.2 Nm
Capacidad del Terminal de cable principalPelar longitud
10 mm
Capacidad del Terminal de circuito de control de cablesSólido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDos
Capacidad del Terminal de circuito de control de cablesFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Capacidad del Terminal de circuito de control de cablesSólido o trenzado
18 - 14 AWG
Capacidad del Terminal de circuito de control de cablesPelar longitud
10 mm
Capacidad del Terminal de circuito de control de cablesTerminal de tornillo
M3.5
Capacidad del Terminal de circuito de control de cablesPar de apriete
1.2 Nm
HerramientaEl cable principalDestornillador Pozidriv
2 Tamaño de la
HerramientaEl cable principalDestornillador estándar
0.8 x 5.5
1 x 6 mm
HerramientaCircuito de Control de cablesDestornillador Pozidriv
2 Tamaño de la
HerramientaCircuito de Control de cablesDestornillador estándar
0.8 x 5.5
1 x 6 mm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
690 V CA
Aislamiento de seguridad según EN 61140entre bobina y contactos
400 V AC
Aislamiento de seguridad según EN 61140entre los contactos
400 V AC
La capacidad de fabricación (cos ϕ) [Hasta 690 V]
Cien cuarenta y cuatro
De acuerdo a la norma IEC/EN 60947 UN
Capacidad de ruptura220 V 230 V
120 Un
Capacidad de ruptura380 V 400 V
120 Un
Capacidad de ruptura500 V
100 Un
Capacidad de ruptura660 V 690 V
70 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "2" coordinación400 V [gG/gL 500 V]
20 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "2" coordinación690 V [gG/gL 690 V]
20 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "1" coordinación400 V [gG/gL 500 V]
Treinta y cinco
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba "1" coordinación690 V [gG/gL 690 V]
25 Un
CA
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 40 °C [Ith=Yoe]
22 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 50 °C [Ith=Yoe]
Veintiuno
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 55 °C [Ith=Yoe]
20.5 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 HzAbiertoa 60 °C [Ith=Yoe]
20 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 - 60 Hzcerrado [Ith]
18 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
60 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
54 Un
AC-1Potencia del Motor [P]220/230 V [P]
8 kW
AC-1Potencia del Motor [P]240 V [P]
9 kW
AC-1Potencia del Motor [P]380/400 V [P]
14 kW
AC-1Potencia del Motor [P]415 V [P]
15 kW
AC-1Potencia del Motor [P]440 V [P]
16 kW
AC-1Potencia del Motor [P]500 V [P]
18 kW
AC-1Potencia del Motor [P]690 V [P]
24 kW
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 HzNotas
A la máxima temperatura ambiente permisible (abrir).
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
12 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
12 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
12 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
12 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440V [Ie]
12 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
10 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
Siete
AC-3Potencia del Motor [P]220 V 230 V [P]
3.5 kW
AC-3Potencia del Motor [P]240V [P]
4 kW
AC-3Potencia del Motor [P]380 V 400 V [P]
5.5 kW
AC-3Potencia del Motor [P]415 V [P]
7 kW
AC-3Potencia del Motor [P]440 V [P]
7.5 kW
AC-3Potencia del Motor [P]500 V [P]
7 kW
AC-3Potencia del Motor [P]660 V 690 V [P]
6.5 kW
DC
Corriente de operación nominal, abrirDC-160 V [Ie]
22 Un
Corriente de operación nominal, abrirDC-1110 V [Ie]
22 Un
Corriente de operación nominal, abrirDC-1220 V [Ie]
6 Un
Actual de la pérdida de calor
3 polos, en la Ith(60°)
3 W
La impedancia por polo
De 2,5 mΩ
Imán de los sistemas de
Tolerancia de tensiónAC operados 50 Hz [Pick-up]
0.8 - 1.1 x Uc
Tolerancia de tensiónAC operados 50/60 Hz
0.8 - 1.1 x Uc
Tolerancia de tensiónCaída de voltaje AC operados [abandono]
0.4 - 0.6 x Uc
El consumo de energía de la bobina en frío y 1.0 x USAC operados 50/60 Hz [Pick-up]
24 VA
El consumo de energía de la bobina en frío y 1.0 x USAC operados 50/60 Hz [Pick-up]
19 W
El consumo de energía de la bobina en frío y 1.0 x USAC operados 50/60 Hz [Sellado]
4 VA
El consumo de energía de la bobina en frío y 1.0 x USAC operados 50/60 Hz [Sellado]
1.4 W
Factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesAC operadosEl cierre de retraso
15 - 21 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesAC operadosRetardo de apertura
9 - 18 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Permisible de corriente residual con la actuación de A1 - A2 por la electrónica (con 0 de la señal).
≦ 1 mA
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónDe uso General
20 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
5 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
45 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
60 Un
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (fusible)
30 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. Fusible
25 Clase RK5 UN
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (fusible)
30 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. Fusible
25 Clase RK5 UN
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)480V 60Hz 3phase, 277V 60Hz 1phase
20 Un
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)600 V 60 hz 3phase, 347V 60Hz 1phase
20 Un
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)480V 60Hz 3phase, 277V 60Hz 1phase
14 Un
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)600 V 60 hz 3phase, 347V 60Hz 1phase
14 Un
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire480V 60Hz 3phase, 277V 60Hz 1phase
20 Un
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire600 V 60 hz 3phase, 347V 60Hz 1phase
20 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 480V 60Hz 3phase
60 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 480V 60Hz 3phase
10 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 600 V 60 hz 3phase
60 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 600 V 60 hz 3phase
10 Un
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
5 HP
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
6.1 Un

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
22 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
1 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
3 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1.4 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / contactor de Potencia, interruptores de corriente ALTERNA (EC000066)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / contactor de Potencia, interruptores de corriente ALTERNA ([email protected] [AAB718015])
Clasificados de control de la tensión de alimentación Us AC 50HZ
24 - 600 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Voltaje tipo de accionamiento
CA
El funcionamiento nominal actual de la Ie en AC-1, 400 V
22 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
12 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
5.5 kW
El funcionamiento nominal actual de la Ie en AC-4, 400 V
10 Un
El funcionamiento nominal de alimentación en AC-4, 400 V
4.5 kW
El funcionamiento nominal de alimentación NEMA
0 kW
Modular versión
No
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos normalmente cerrados como contacto principal
Cero
Número de contactos principales como contacto normalmente abierto
Cuatro

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2411-03, 3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

2110CON-3
Accesorios
1: contacto Auxiliar, módulo de
2: Supresor de
Curva característica
2110DIA-3
Condiciones de conmutación de 4 polos, no cargas de motor
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico

Dimensiones

2110DIM-8
Contactor con contactos auxiliares módulo
2110DIM-9
DILMP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
