> >>EASY-NT-CAB 256286 ELECTRIC Cable de conexión EasyNet 100 m
Anterior producto Siguiente producto

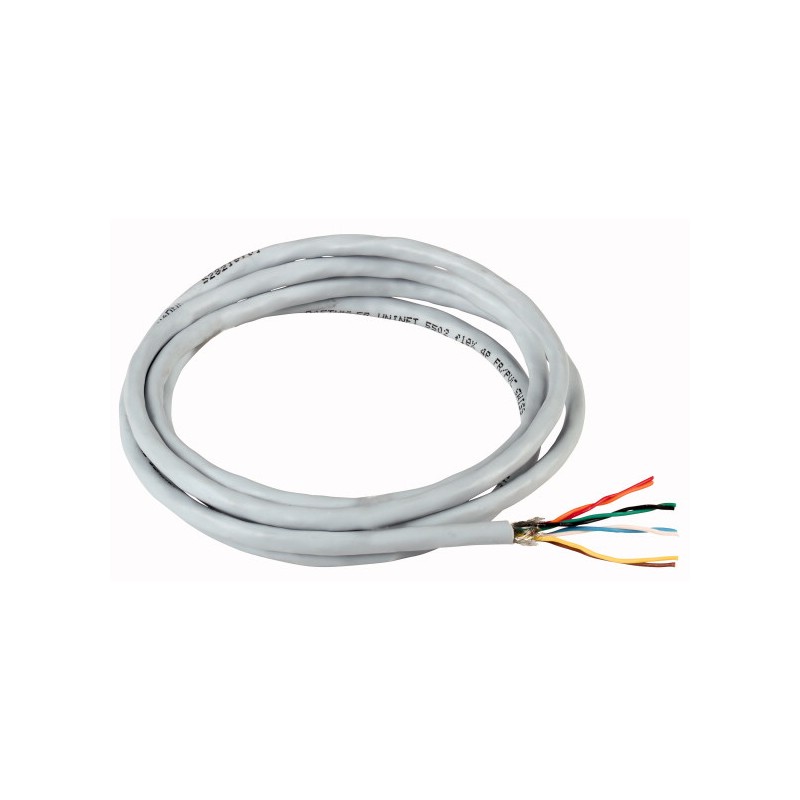

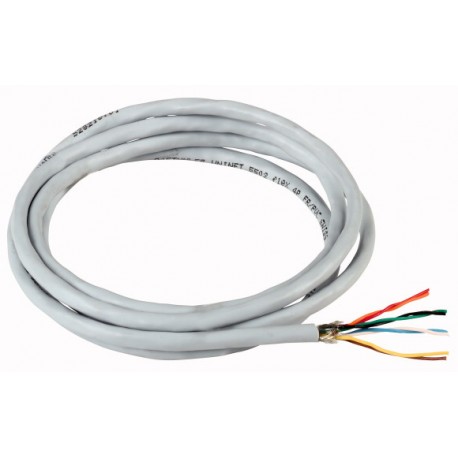

EASY-NT-CAB 256286 EATON ELECTRIC Cable de conexión EasyNet 100 m Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EASY-NT-CAB 256286 EATON ELECTRIC Cable de conexión EasyNet 100 m

EASY-NT-CAB

256286

EATON-MOELLER

Cable de conexión EasyNet; 100 m

Más detalles


Relés programables EASY y pantallas MFD

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Cable de conexión para dispositivos de red a través de easyNet, 100m
El cable de conexión se puede utilizar para easyNet, 100 m, no montado

Programa de entrega

Gama de productos
Relé de Control de easyRelay
Multi-función de pantalla MFD-Titan
Accesorios
easyNet accesorios
Descripción
4 x 0,14 mmDos
par trenzado el cable de
AWG 26
Longitud
100 m
Para el uso con
easyNet
Información relevante para la exportación a América del Norte

UL File No. E135462

UL Categoría de Control No. NRAQ

América del norte Certificación UL

Grado de Protección IEC: IP 20, UL/CSA Tipo: -

Datos técnicos

Parejas 2 x 0,14 mm2
Material Conductor
E-Cu 58 F21 nach DIN 40500 Teil 4
Material Conductor
Max. 0.49 mm (cable de cobre desnudo de 7 x 0.16 mm2)
Core
0.60 mm ±0.10 (dieléctrico de polietileno, libre de halógenos, cada dos núcleos vinculados y twisted: wsbl-bl, wsor-o, wsgn-gn, wsbr-br)
Varamiento
Cuatro pares de
La vaina
4.5 mm ± 0.2 (carcasa de material libre de halógenos, retardante de la llama (FRNC)) mmDos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Cables (EG000001) / Datos y cable de comunicación (cobre) (EC003249)
Superficie de los conductores
Desnudo
Diámetro del conductor
4.5 mm
Sección Nominal del conductor
0,14 mm2
AWG-tamaño
Veintiséis
Categoría de conductores
Clase 2 = cadena
Número de núcleos de
Ocho
Número de varamientos elementos
Dos
Varamiento elemento
Pares
Núcleo de material aislante
Otros
Especificación de aislamiento de núcleo
Núcleo de identificación
Color
La pantalla de los varamientos elemento
Ninguno
Varamiento
La pantalla de los varamientos
Ninguno
Longitudinal de agua bloqueo de cable
Radial de agua bloqueo de cable
Funda de protección
El blindaje
Material de la cubierta exterior
Especificación del material de la cubierta exterior
El color exterior de la vaina
Gris
Reacción al fuego clase a según EN 13501-6
El humo de desarrollo de la clase según EN 13501-6
Euro clase de gotas/partículas en llamas según EN 13501-6
Euro clase de acidez según EN 13501-6
Libre de halógenos (acc. EN 60754-1/2)
Sí
Libre de halógenos (acc. IEC 60754-2)
Retardante de llama
No
Humo bajo (acc. EN 61034-2)
No
Humo bajo (acc. IEC 61034-2)
Sí
Resistente al aceite (acc. EN 60811-404)
Resistente al aceite (acc. IEC 60811-404)
Aislamiento de integridad, de acuerdo con la norma IEC 60331
La integridad del circuito
Diámetro exterior aprox.
4.5 mm
Min. permitido radio de curvatura, se mueve de la aplicación forzada de orientación
mm
Min. permitido radio de curvatura, en movimiento/de aplicación la libre circulación
mm
Min. permitido radio de curvatura, papelería aplicación/instalación permanente
mm
Permitido que el cable exterior de la temperatura durante el montaje y manipulación
-25 - 60 °C
Permitido que el cable exterior de la temperatura después de montar sin vibración
-25 - 60 °C
Categoría
5E
NVP valor
67 %
Instalación subterránea
No
Resistente a los rayos UV

Aprobaciones

UL File No.
E135462
UL Categoría de Control No.
NRAQ
América Del Norte Certificación
UL
Grado de Protección
IEC: IP 20, UL/CSA Tipo: -

Datasheet - PDF

▲
