> >>NZM3-XKA1 271459 0004358873 ELECTRIC Terminal túnel., 3P, 1 lado del interruptor., max. 185mm², NZM3
Anterior producto Siguiente producto

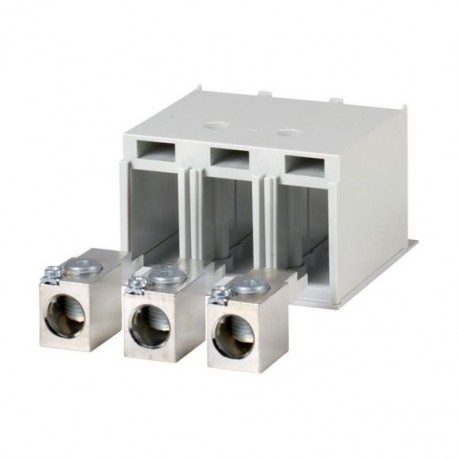

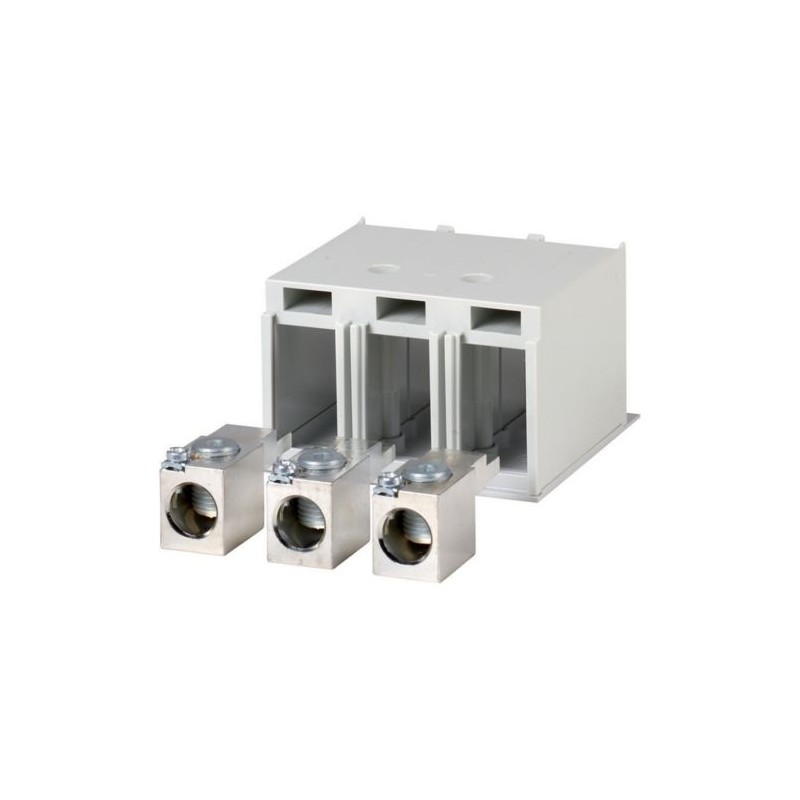

NZM3-XKA1 271459 0004358873 EATON ELECTRIC Terminal túnel., 3P, 1 lado del interruptor., max. 185mm², NZM3 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM3-XKA1 271459 0004358873 EATON ELECTRIC Terminal túnel., 3P, 1 lado del interruptor., max. 185mm², NZM3

NZM3-XKA1

271459

0004358873

EATON-MOELLER

Terminal túnel., 3P, 1 lado del interruptor., max. 185mm², NZM3

Más detalles


Interruptores de baja tensión > Juego de cables para disyuntor

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $126.17
Precio unitario: $126.17

Cantidad Precio
1+$126.17
2+$113.22
3+$107.95
4+$104.96
5+$104.26
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Túnel terminal, 3p, 1 página, max. 185mm2, tamaño 3
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: parte no. contiene piezas para un terminal situado en la parte superior o inferior de 3 o 4 polos de los interruptores. Una norma con la terminal de circuito de control para el 1x0.75-2.5 mm2 (18-14 AWG) o 2x0.75-1.5 mm2 (18-16 AWG) de cobre de los conductores. Monta en el exterior del interruptor de la vivienda de uso de férulas flexibles y altamente conductores flexibles. Max. sección transversal que se muestra sólo puede estar conectado cuando flexibles y sin casquillos. Cubierta NZM3(-4)-XKSA debe estar equipado (incluido de serie). Puede ser utilizado para: NZM3(-4), PN3(-4), N(N/S)3(-4)

Programa de entrega

Norma/Autorización
IEC
Número de conductores
De 3 polos
Accesorios
Túnel terminal
Corriente nominal [In]
≦ 350
Para el uso con
NZM3, PN3, N(S)3
Terminal de capacidades
Tipo de conductorCu/Al cable
Cable de cobre
Al cable
Terminal de capacidadesCadena
1 x de 16 185 mmDos
AWG/kcmil
1 x 6 - 350 mmDos
Notas

Tipo contiene piezas para un terminal situado en la parte superior o inferior de 3 o 4 polos interruptores de circuito.

Una norma con la terminal de circuito de control para 1 x 0.75 - 2.5 mmDos(18 - 14 AWG) o 2 x 0.75 - 1.5 mmDos(18 - 16 AWG) de cobre de los conductores.

Monta en el exterior del interruptor de la vivienda

Uso flexible y altamente conductores flexibles de virolas. Máximo especificado de la sección transversal sólo puede ser conectado al varado y sin casquillos.

Montaje de la cubierta NZM3(-4)-XKSA obligatoria (suministrado).

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Cableado conjunto para poder interruptor de circuito (EC002050)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Cableado conjunto de interruptor de circuito ([email protected] [ACN957011])
Adecuado para el número de polos
Tres
Modelo
Otros

Dimensiones

123X339
