> >>NZM1-4-XKC 267075 ELECTRIC Terminales brida, 4P, hasta 160 A
Anterior producto Siguiente producto

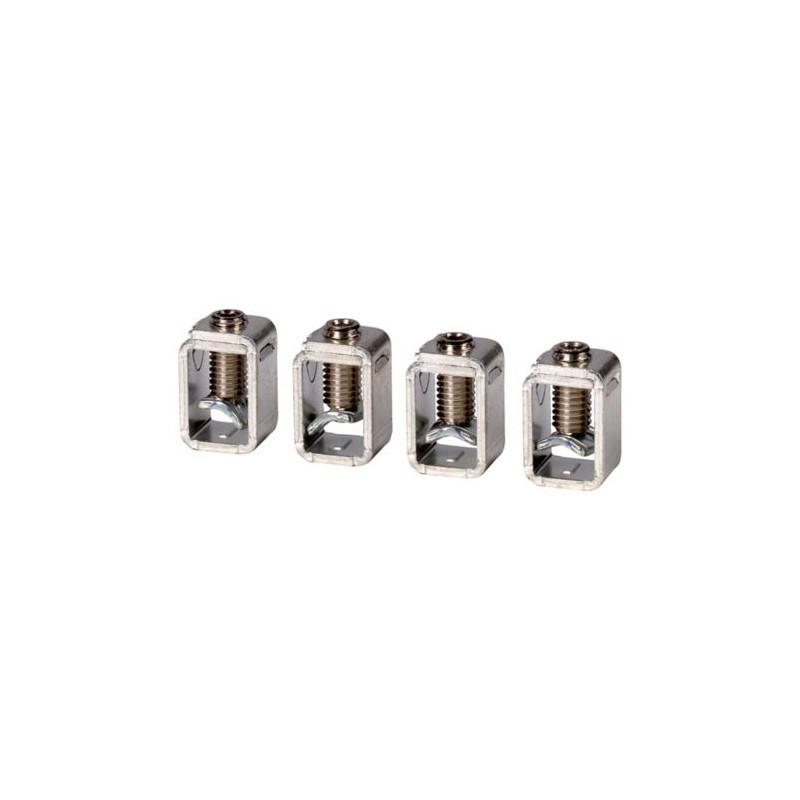

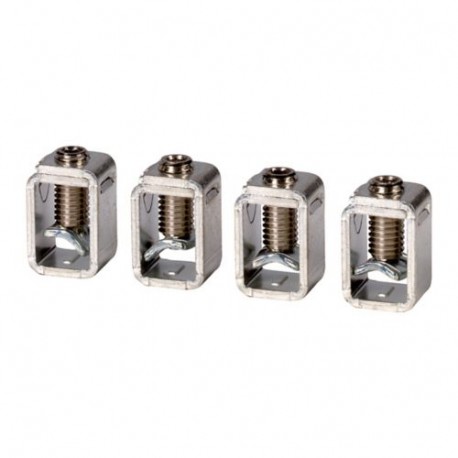

NZM1-4-XKC 267075 EATON ELECTRIC Terminales brida, 4P, hasta 160 A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM1-4-XKC 267075 EATON ELECTRIC Terminales brida, 4P, hasta 160 A

NZM1-4-XKC

267075

EATON-MOELLER

Terminales brida, 4P, hasta 160 A

Más detalles


Interruptores de baja tensión > Juego de cables para disyuntor

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $31.26
Precio unitario: $31.26

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Caja terminal, 4p, hasta 160 a
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: estándar de conexión con todos los NZM1, PN1 y N(N/S)1 interruptores. Kit de conversión para el bréiquer de circuito con conexión de tornillo. Parte no. contiene piezas para un 3 o el interruptor de 4 polos lado. Instalado dentro de la caja del interruptor. El uso de férulas flexibles y altamente conductores flexibles. Max. sección transversal que se muestra sólo puede estar conectado cuando flexibles y sin casquillos. Puede ser utilizado para: NZM1(-4), PN1(-4), N(N/S)1(-4)

Programa de entrega

Número de conductores
4 polos
Accesorios
Caja terminal
Corriente nominal [In]
≦ 160 a
Para el uso con
NZM1(-4), PN1(-4), N(S)1(-4)
Terminal de capacidades
Tipo de conductorCu/Al cable
Cable Cu
Terminal de capacidadesflexible
1 x 10 - 70
2 x 6 - 25 mmDos
AWG/kcmil
1 x 12 - 2/0 mmDos
Terminal de capacidades
Cu tira (número de segmentos x ancho x segmento de espesor)
2 x 9 x 0,8
9 x 9 x 0,8 mmDos
Notas

Conexión estándar con todos los NZM1, PN1 y N(S)1 interruptores.

Kit de conversión para el bréiquer de circuito con conexión de tornillo.

Tipo contiene piezas para un 3 o 4 polos interruptor de lado.

Instalado dentro de la caja del interruptor

El uso de férulas flexibles y altamente conductores flexibles. Max. sección transversal que se muestra sólo puede estar conectado cuando flexibles y sin casquillos.

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Cableado conjunto para poder interruptor de circuito (EC002050)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Cableado conjunto de interruptor de circuito ([email protected] [ACN957011])
Adecuado para el número de polos
Cuatro
Modelo
Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
