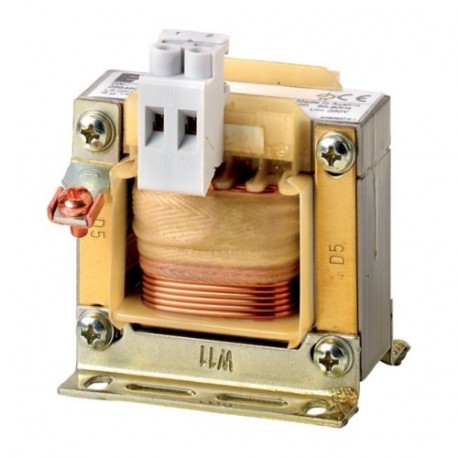

DX-LN1-032 169791 EATON MOELLER Bobina de entrada monofásica Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DX-LN1-032 169791 EATON MOELLER Bobina de entrada monofásica

DX-LN1-032

169791

EATON - MOELLER

Disponible

Envío el hoy

Producto bajo demanda, no admite devolución.

Bobina de entrada monofásica

Más detalles


Variadores Convertidores Frecuencia Velocidad

Convertidores de frecuencia - EATON - MOELLER

Convertidores de frecuencia M-MAX - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+$80.09
3+$76.51
5+$75.20
7+$74.45
9+$74.06
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Accesorios
Accesorios
  La red chokes
Descripción
  De una sola fase
Para el uso con
  DC1
Max. admisible tensión de conexión
 V AC260 V + 0% (50/60 Hz)
Corriente de operación nominal
YoeUn32
Inductancia
LmH0.92
La máxima disipación de calor
PvW24
Datos técnicos
General
Normas
  IEC/EN 61558-2-20-2000, VDE 0570 Parte 2-20/2001-04, UL, CSA
Temperatura de funcionamiento
 °C-25 a +40, hasta el 70 con corrección de corriente (véase la nota)
Temperatura de almacenamiento
ϑ°C-25 - +85
Mecánica de resistencia a los golpes
 g11 ms2/15
3 choques
Resistencia a la vibración
 g1 (0 - 150 Hz)
La vibración
  0.35 mm a 10 - 55 Hz
Altitud
 mna de na
Posición de montaje
  En posición vertical, suspendido horizontalmente
Libre alrededores
 MM< 50
Grado de Protección
  IP20 (terminal)
Deber de calificación del factor de
 % DF100
Peso
 kg3
Datos eléctricos
Voltaje de operación nominal
  1 AC 230 V
Max. tensión de alimentación
 V AC260 V + 0% (50/60 Hz)
Frecuencia de operación
fHz50/60
Clase de aislamiento
  B
Corriente de operación nominal
YoeUn32
Inductancia
LmH0.92
La máxima disipación de calor
PvW24
Voltaje de la sag
Uk%4
Conexión
Terminaciones

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn32
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW24
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C40
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / de la Bobina de bajo voltaje (EC002563)
Ingeniería eléctrica, automatización, control de procesos de ingeniería Electrónica de la bobina y el filtro / Electrónica bobina de choque / Electrónica bobina de choque (sin especificar) ([email protected] [ADJ199004])
Adecuado como supresión de interferencia de la reactancia de la bobina
  No
Adecuado como neto de la reactancia de la bobina

Adecuado como el cálculo de la reactancia de la bobina
  No
Adecuado como el rizado de filtro choke
  No
Adecuado como salida de la reactancia de la bobina
  No
Número de polos, lado primario
  1
Nominal de la frecuencia de reloj
 kHz3
Nominal de la frecuencia de operación
 Hz50 - 60
Max. nominal tensión de funcionamiento de la Ue
 V260
La corriente nominal en AC
 Un32 - 32
Max. corriente nominal (Ith) a la tensión nominal de CC
 Un0
Clasificados de inductancia
 mH0.92
Grado de protección (IP)
  IP20
Relación de corto circuito tensión
 %0
La frecuencia de resonancia
 Hz0

Datasheet - PDF

Title:Language:Size:Type:
pdf-Bobina de red monofásica - EATON - DX-LN1-032 - 169791English217 Kbytespdf-Bobina de red monofásica - EATON - DX-LN1-032 - 169791
