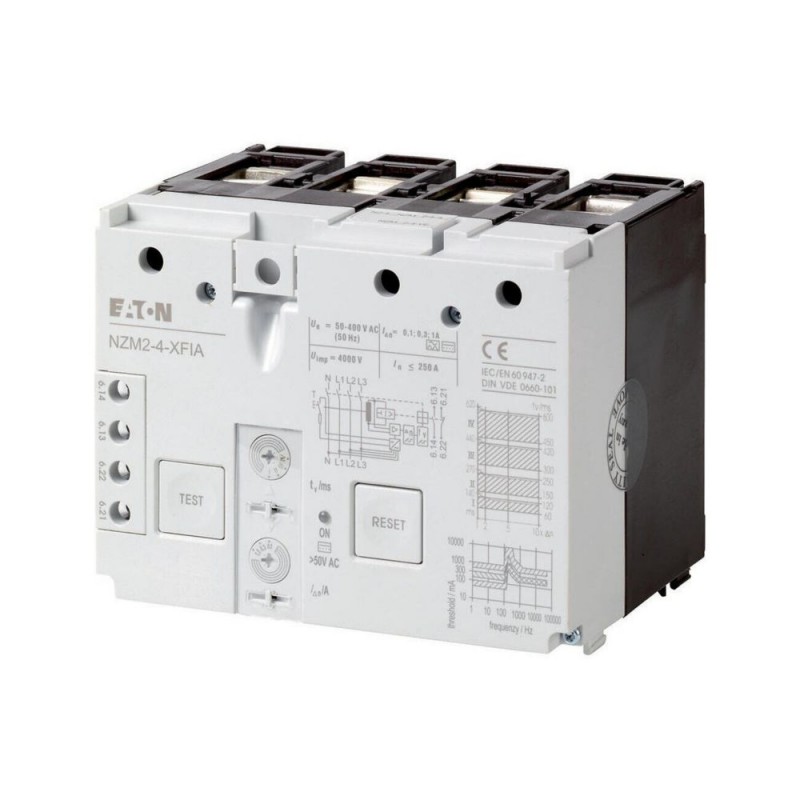

NZM2-4-XFIA 292346 EATON ELECTRIC Detección fallo a tierra, 0.3-1A AC sensitivo DC, 4P
NZM2-4-XFIA
292346
EATON-MOELLER
Detección fallo a tierra, 0.3-1A AC sensitivo DC, 4P
Interruptores de baja tensión > Liberación de corriente residual para disyuntor
Accesorios NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲De defecto a tierra de la liberación, de 0.3-1A AC/DC sensible, 4p
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: AC/DC corriente de sensibilidad de acuerdo con el núcleo del principio de equilibrio (en el rango de 0 ... 100 kHz). Observar el umbral de respuesta de la dependencia en frecuencia! Consulte "respuesta en Frecuencia" de la curva característica. El ajuste de los botones pueden ser sellados. Puede ser utilizado para NZM2-4, N2-4
Programa de entrega
Descripción
Core-principio de equilibrio con AC/DC de la sensibilidad (en el rango de 0 - 100 kHz)
Para 4 polos NZM2-4 interruptores de circuito y N2-4 interruptores-seccionadores
Fuente de alimentación interna Us = 50 - 400 V
Para 4 polos NZM2-4 interruptores de circuito y N2-4 interruptores-seccionadores
Fuente de alimentación interna Us = 50 - 400 V
Contacto secuencia
Contacto secuencia
Para el uso con
Para el uso con
NZM2-4
N2-4
N2-4
Polo
4 polos
Notas
Observar el umbral de respuesta de la dependencia en frecuencia!
Consulte "respuesta en Frecuencia" de la curva característica de
Contactos auxiliares (1 N/S, 1N/C integrado) se restablecen a través del botón de reset.
No en combinación con el plug-in de unidades, con aislamiento de alojamiento o el interruptor principal kit de montaje para el panel lateral de montaje con abrazadera de montaje.
Nominal máxima en cortocircuito capacidad está determinada por el conjunto de los NZM2.
Si un interruptor-seccionador de N2 es aplicado por el fusible para ser utilizado ￫ datos Técnicos.
Datos técnicos
Eléctrica
Normas
IEC/EN 60947-2
IEC/EN 60947-2 anexo B
IEC/EN 60947-2 anexo B
Sensibilidad
Sensible a CA/CC (tipo B)
Min. tensión de funcionamiento [Ue]o la detección de corrientes de defecto de tipo a/AC
0 V independiente de la tensión de red
Min. tensión de funcionamiento [Ue]o la detección de corrientes de defecto de tipo B
50 V (dependiendo de la tensión de la red)
La idoneidad para la aplicación
En tres - y único-sistemas de fase
Tensión nominal [Ue]
50...400 (3~) V AC
Frecuencia nominal [f]
50 Hz
Número de polos
4-polos
Corriente nominal rango de [In]
15...250 a
Nominal de las corrientes de falla [ IΔn]
0.3 0.5......1
Rango de detección de la corriente de falla
con la tensión de CA: 0 - 100 kHz
con pulsos de voltaje de DC: 50 Hz
con pulsos de voltaje de DC: 50 Hz
Nominal máxima de corto circuito de la capacidad de fabricación y la calificación máxima de cortocircuito capacidad de ruptura [IΔm]
= YoCUUn
Mecánica de resistencia a los golpes (IEC 60068-2-27)
20 (media sinusoidal de choque de 20 ms)
Vida útil mecánica (50 % con la corriente de falla) [Operaciones]
≧ 2 000
Mecánica
Estándar en la parte delantera de la dimensión
96 mm
Montaje
Parte inferior
Posición de montaje
Vertical y 90° en todas las direcciones
Suministro de
Parte inferior
Grado de protección
IP20 en el componente operativo de la zona
Temperatura ambiente
-25 - +70
Capacidad de sellado
sí, la configuración de los botones
Capacidad del TerminalFlexible sin casquillo
wie NZM2 Standardanschluss mmDos
Capacidad del Terminalflexible con férulas
Con NZM2 estándar de conexión mmDos
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / corriente Residual de liberación por el poder del disyuntor de circuito (EC001021)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de Falla de interruptor para el circuito de interruptores [email protected] [AKF009013])
Clasificados de control de la tensión de alimentación Us AC 50HZ
50 - 400 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
50 - 400 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Nominal de la corriente de falla
0.3 - 1 Un
Max. el poder sobre el tiempo de retardo
100 ms
Retardo ajustable
Sí
Max. nominal tensión de funcionamiento de la Ue
400 V
Características
Curva característica
Corriente de disparo de respuesta de frecuencia
300 mA
SK parte no.
300 mA
SK parte no.
Curva característica
Corriente de disparo de respuesta de frecuencia
500 mA
SK parte no.
500 mA
SK parte no.
Curva característica
Corriente de disparo de respuesta de frecuencia
1000 mA
SK parte no.
1000 mA
SK parte no.
Dimensiones
