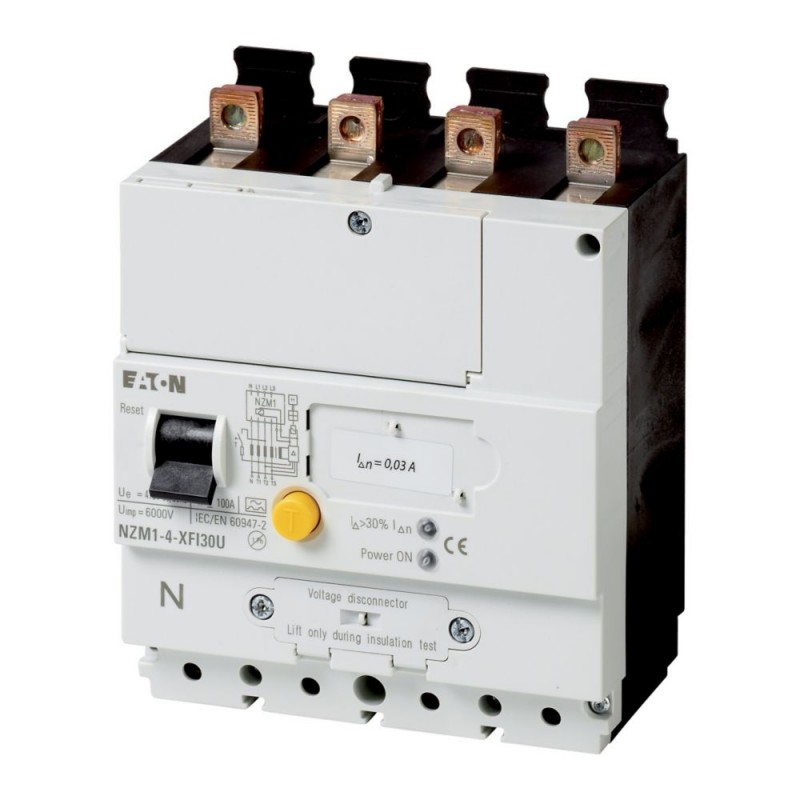

NZM1-4-XFI30U 104612 EATON ELECTRIC Detección fallo a tierra, 30mA, 4P, inferior

NZM1-4-XFI30U

104612

EATON-MOELLER

Detección fallo a tierra, 30mA, 4P, inferior

Más detalles


Interruptores de baja tensión > Liberación de corriente residual para disyuntor

Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $648.24
Precio unitario: $648.24

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



De defecto a tierra de la liberación, 30mA, 4p, parte inferior
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: aprobado según IEC/EN 60947-2 no UL/CSA aprobado. Adecuado para su uso en tres - y único-sistemas de fase. Impulso de corriente sensibles, de acuerdo a las principio de equilibrio. Para el 3 y 4 polos NZM1(-4) interruptores de circuito y los interruptores-seccionadores N1(-4).la tensión de red independiente Ue = 200 .. 415 V 50/60 Hz. En la I △n = 0.03 Un: tiempo de retardo t v siempre ajuste fijo a 10 ms. Mensaje de advertencia > 30% I △n por LED amarillo. Viaje de indicación máx. 2 contactos auxiliares (HIAFI) puede ser instalado por el usuario: N/S = M22-K01, N/C = M22-K10 se restablecen con el botón reset. Si el viaje-que indica el contacto auxiliar de la corriente de falla se utilizan bloques, el N/C contactos opera como un N/S de contacto y la N/C contacto opera como un N/S de contacto. Doble contacto no permitido. No en combinación con el aislamiento del recinto o interruptor principal kit de montaje para el panel lateral de montaje con abrazadera de montaje. NZM1-XFI...R no puede ser utilizado en combinación con la cubierta inferior NZM1-XUSA.NZM1-XFI...U no en combinación con shunt o disparador de mínima tensión, principios de hacer contactos auxiliares. Nominal máxima en cortocircuito capacidad está determinada por equipada NZM1, NS1. Cuando el uso de un interruptor-seccionador de N1, por el fusible para ser utilizado. Ver datos técnicos. Puede ser utilizado para NZM1-4, N1-4

Programa de entrega

Descripción
De defecto a tierra de la liberación a la norma IEC/EN 60947-2
no UL/CSA aprobado
Adecuado para su uso en tres y de una sola fase de los sistemas de
Pulso-sensibilidad a la corriente de tipo a, de acuerdo a las principio de equilibrio de
Para 4 polos NZM1-4 interruptores de circuito y N1-4 interruptores-seccionadores
El suministro de voltaje-dependiente de la Ue = 200 – 415 V 50/60 Hz
Las perillas de Control, sellables.
El montaje de la base de hasta Un 100
Contacto secuencia
123N012
Para el uso con
Para el uso con
NZM1-4
N1-4
Polo
4 polos
Notas

Con La I△n= 0.03 Un: tiempo de retardo tvsiempre ajuste fijo en 10 ms.

Mensaje de alarma > 30 % me△npor el LED amarillo.

Viaje de indicación máx. 2 contactos auxiliares (HIAFI) puede ser instalado por el usuario: N/S = M22-K01, N/C = M22-K10 se restablece a través de la reconfiguración de palanca articulada.

Si el viaje-que indica el contacto auxiliar de la corriente de falla se utilizan bloques, el N/C contactos opera como un N/S de contacto y la N/C contacto opera como un N/S de contacto.

Doble contacto no permitido.

No en combinación con el aislamiento del recinto o interruptor principal kit de montaje para el panel lateral de montaje con soporte de montaje

NZM1-XFI...R no puede ser utilizado en combinación con la cubierta inferior NZM1-XUSA.

NZM1-XFI...U no en combinación con shunt o disparador de mínima tensión, principios de hacer contactos auxiliares.

Nominal máxima en cortocircuito capacidad está determinada por el conjunto de los NZM1, NS1.

Si un interruptor-seccionador de N1 es aplicado por el fusible para ser utilizado → datos Técnicos.

Datos técnicos

Eléctrica
Normas
IEC/EN 60947-2
IEC/EN 60947-2 anexo B
Sensibilidad
Pulso de corriente sensibles como por núcleo principio de equilibrio (tipo a)
Min. tensión de funcionamiento [Ue]o la detección de corrientes de defecto de tipo a/AC
80 V (dependiendo de la tensión de la red)
La idoneidad para la aplicación
en los sistemas de tres fases
Tensión nominal [Ue]
200...415 (3~) V AC
Frecuencia nominal [f]
50/60 Hz
Número de polos
4-polos
Corriente nominal rango de [In]
15...100 a
Nominal de las corrientes de falla [ IΔn]
0.03 Un
Rango de detección de la corriente de falla
50/60 Hz
Nominal máxima de corto circuito de la capacidad de fabricación y la calificación máxima de cortocircuito capacidad de ruptura [IΔm]
= YoCUUn
Mecánica de resistencia a los golpes (IEC 60068-2-27)
20 (media sinusoidal de choque de 20 ms)
Vida útil mecánica (50 % con la corriente de falla) [Operaciones]
Veinte mil
Mecánica
Estándar en la parte delantera de la dimensión
45 mm
Montaje
Parte inferior
Posición de montaje
Vertical y 90° en todas las direcciones
Suministro de
NZM1 desde arriba
Grado de protección
IP20 en el componente operativo de la zona
Temperatura ambiente
-5 - +40
Capacidad del TerminalFlexible sin casquillo
wie NZM1 Standardklemme mmDos
Capacidad del Terminalflexible con férulas
como NZM1 de terminal estándar mmDos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Temperatura ambiente de operación min.
-5 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / corriente Residual de liberación por el poder del disyuntor de circuito (EC001021)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de Falla de interruptor para el circuito de interruptores [email protected] [AKF009013])
Clasificados de control de la tensión de alimentación Us AC 50HZ
200 - 415 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
200 - 415 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Nominal de la corriente de falla
0.03 - 0.03 Un
Max. el poder sobre el tiempo de retardo
30 ms
Retardo ajustable
No
Max. nominal tensión de funcionamiento de la Ue
415 V

Dimensiones

1230DIM-49
