> >>B3.0/2-PKZ4 220220 XTPAXCLKA2D ELECTRIC Peine de conexión trifásico Para 2 PKZ4
Anterior producto Siguiente producto

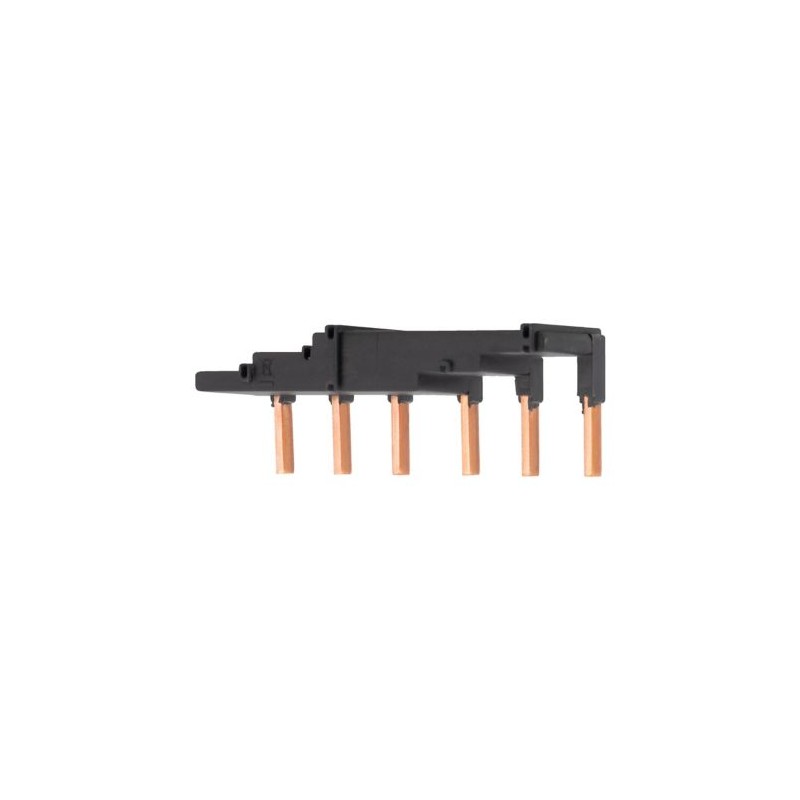

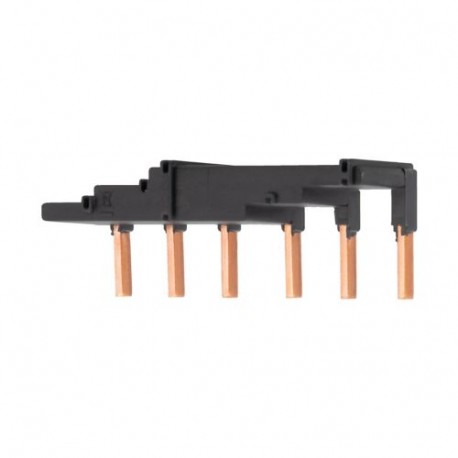

B3.0/2-PKZ4 220220 XTPAXCLKA2D EATON ELECTRIC Peine de conexión trifásico Para 2 PKZ4 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

B3.0/2-PKZ4 220220 XTPAXCLKA2D EATON ELECTRIC Peine de conexión trifásico Para 2 PKZ4

B3.0/2-PKZ4

220220

XTPAXCLKA2D

EATON-MOELLER

Peine de conexión trifásico; Para 2 PKZ4

Más detalles


Interruptores de baja tensión > Barra de fase

Interruptor protector motor PKZ (Accesorios)

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $19.98
Precio unitario: $19.98

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Tres fases de la comunización de enlace, disyuntor: 2, 110 mm
Tres fases de la comunización de enlace de 3 polos para alimentador de unidad de 2 PKZM4-... sin contacto auxiliar o de liberación de tensión integrado en lateralmente, puede ser ampliado mediante la rotación de la instalación, longitud 110mm de protección contra los contactos directos., Ue = 690 V, Ui = 128 A

Programa de entrega

Gama de productos
Accesorios
Accesorios
Tres fases de la comunización enlace
Protegidos contra el contacto accidental, a prueba de cortocircuito, Ue= 690 V, Iu= 128 a
Para PKZM4 sin contacto auxiliar montado o liberación de tensión
Para el uso con
PKZ4 tres fases de la comunización enlace
Disyuntor
2 Número de
Longitud
110 mm
Unidad de anchura
55 mm

Datos técnicos

Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
690 V CA
Nominal de corriente ininterrumpida [Iu]
128 Un

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
128 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
1.9 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
5.7 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Fase de embarrado (EC000215)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / Fase de embarrado ([email protected] [ACN992011])
El número de fases.
Tres
Número de polos
Tres
Adecuado para el número de dispositivos
Dos
Cancha de dimensiones
55 mm
Sección transversal
0 mm2
Longitud
98 mm
Número de separaciones modulares
Cero
Calificación permanente de la actual Iu
128 Un
Tipo de conexión eléctrica
Pin
Aislado
Sí
Tensión de impulso admisible
6 kV
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Max. nominal tensión de funcionamiento de la Ue
690 V
Nominal de corta duración corriente asignada lcw
0 kA
Adecuado para dispositivos con N-embarrado
No
Adecuado para dispositivos con interruptor auxiliar
No

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-4-1; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-06
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Dimensiones

121X061
Tres fases de la comunización enlace

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
